充実のオプション: 3Dデータ作成

概要

3Dプリンターで造形するには3Dデータが必要となりますが、3Dデータをご準備出来ないお客様のためにオプションとして3Dデータ作成サービスをご用意しております。「2DCADのデータしかない」「単純な形状だけど、仕様書やポンチ画しか残っていない」というお客様でもご相談ください。リコーでは3Dプリンターに精通した技術者が、造形物の利用目的を意識した3Dプリンターに最適なデータ修正や設計変更の提案を行います。

【注意事項】

※ 3Dプリンター出力サービスをご発注頂けるお客様限定のオプションサービスです。モデリングのみでは対応致しかねますのでご了承下さい。

※ 当社(リコー)で作成した3Dデータはお渡しできません。お客様にご確認頂く資料は、主として3D PDFにて提出致します。

このような悩みはありませんか?

3Dプリンターで必須となる3Dモデリングに関するこんな悩みにお答え致します。

  • ?

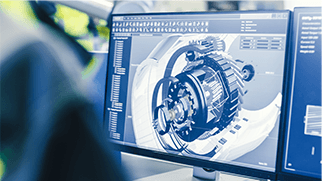

    3Dデータはあるけれど...
    ・3Dプリンターで造形可能な
     形状に修正できない
    ・原寸大だと大きすぎる/小さすぎる
  • ?

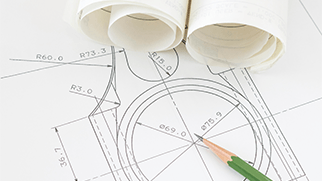

    2D図面はあるけれど...
    ・3D対応のCADが無い
    ・3Dモデリングが出来ない
  • ?

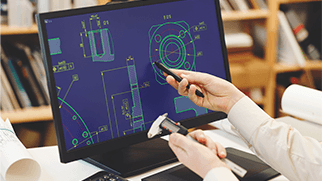

    図面がないのですが...
    ・単純形状なので3Dモデリング
     からやって欲しい
    ・ポンチ画なら書ける

その悩み、3Dプリンターを知り尽くしたリコーの技術者にお任せ下さい!!

実施内容(一例)

3Dデータ作成サービスで対応可能な内容の一例をご紹介します。
基本的には有償のサービスとなります。ご要望の内容により、対応出来ない場合も御座いますので、詳細はお問い合わせ下さい。

3Dモデリング

・2D図データしか準備できないお客様

画像1:3Dモデリング
画像2:3Dモデリング

DXFやDWGなど2DCADのデータのあるお客様は、CADデータをお送り下さい。
寸法公差の指定がある場合でも、基本的には形状線に従いモデリング致します。
2D図の形状線は造形時の狙い中央値にて作画して下さい。(参考: 3Dモデルは必ず中央交差にて設計すること

・CADデータをご準備頂けないお客様

画像3:3Dモデリング
画像4:3Dモデリング

古い図面の画像データ(JPEGやPDFなど)しか無い、ポンチ画や仕様書しか無いというお客様は、それらのデータをお送り下さい。
リコーの設計者がそれらのデータ確認後にヒアリングを実施し、モデリング(3Dデータ作成)から造形、まで対応致します。
なお、基本的には直線・円弧で構成された単純な構造を対象とさせて頂きます。
構造が複雑であったり、自由局面を含む形状には対応出来ない場合がございます。

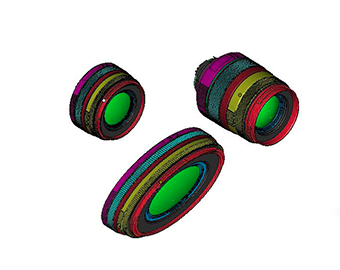

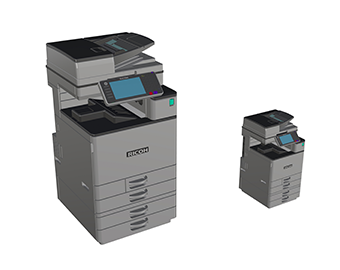

3Dデータの拡大

画像1:3Dデータの拡大
画像2:3Dデータの拡大

3Dデータの拡大に対応致します。全方向に対して同倍率での拡大や、1軸方向のみ拡大するなどもご相談に応じて対応可能な場合がございます。
また、拡大処理に伴い過剰に厚肉化した部位の肉厚補正や中空化処理も致します。

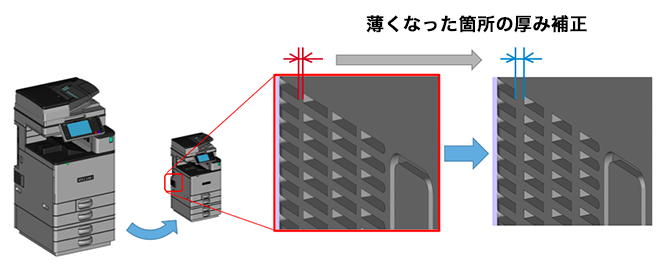

3Dデータの縮小

画像:3Dデータの縮小

3Dデータの縮小に対応致します。全方向に対して同倍率での縮小や、1軸方向のみ縮小するなどもご相談に応じて対応可能な場合がございます。
また、縮小処理に伴い過剰に薄肉化した部位の肉厚補正も致します。

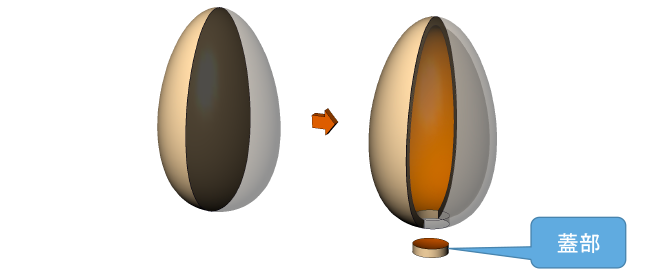

中空化

画像:中空化

軽量化のためや、過剰な厚肉部の材料費の低減のためなど、お客様のご要望に応じて中空化処理に対応致します。
FDM方式以外では、サポート除去のための穴が必要になりますので、ご相談の上、蓋部の3Dモデリング 及び 造形、接着処理も致します。

サーフェイスデータの厚み付け

サーフェイスデータ(厚みの無い面データ)しか準備できないお客様には、サーフェイスへの厚み付け処理に対応致します。
