Markforged X7

  • 1,000万円以上

カーボンファイバー対応のインダストリアルモデル
高強度・耐熱性で高品質な部品をオンデマンド生産

Markforged X7の写真
用途
デザイン確認
試作・機能評価

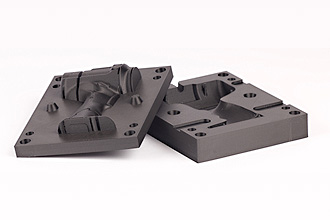

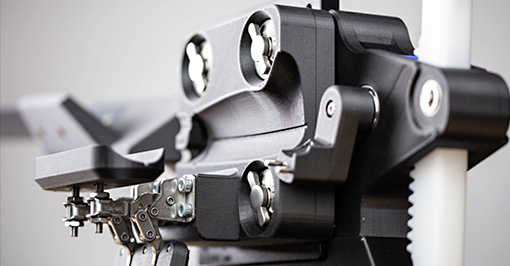

治具・型・生産設備
素材特性
強度
耐熱性
高精細

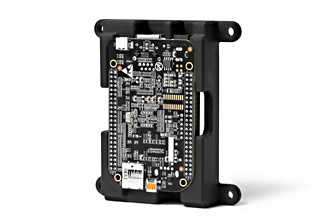

帯電防止材

※薬品の種類によって反応が異なります。

Markforged X7の特長

X7は生産性を重視した産業向けのハイエンドカーボンファイバー3Dプリンタです。造形体積はデスクトップシリーズの約3倍を実現し、ヘッドに内蔵されたレーザーを使用して高精度な造形を可能とします。治具や最終製品を生産する機械として、運用することが可能です。デスクトップシリーズでは対応していない、難燃特性やESD特性を持たせた特殊材料を使用することが出来ます。

他に類を見ない高性能な材料

ナイロンに短繊維のカーボンファイバーを加え強化した「Onyx」をベース材とし、造形物内部に長繊維ファイバーを積層する事で、高強度/高性能な部品を造形する事が可能です。

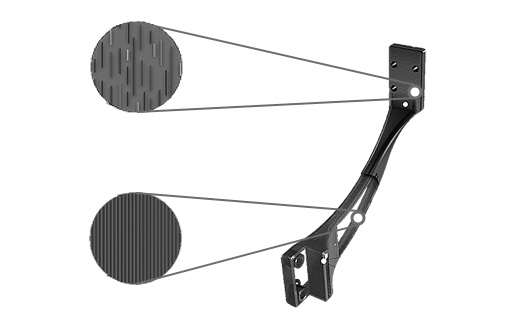

強力なパーツ

短繊維のカーボンファイバーを織り込んだ強化ナイロン樹脂(Onyx)に加え、長繊維のファイバー材を積層し、最大でアルミ並みの曲げ強度を実現します。Markforged(マークフォージド)では、必要な部分に必要な量のファイバー材を積層することが出来る為、効率的にパーツの強化が可能です。

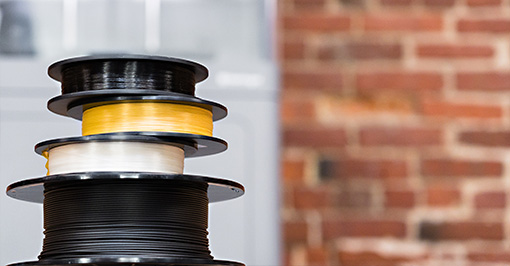

豊富な材料

X7は、プラスチック材料のOnyx以外に、ベース材として難燃性の材料やESD(静電気拡散特性)の材料が使用可能です。ファイバー材料は、カーボンファイバー以外にも、ガラス繊維やアラミド繊維などが使用可能で、様々なシーンに対応します。

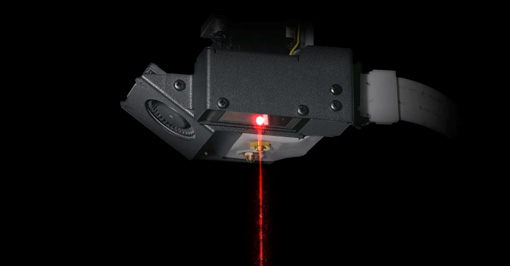

高精度レーザー搭載

X7のプリントヘッドには、レーザーが内蔵されており、レーザーを使用したテーブルの調整が可能です。手動で作業する部分を機械的に実施する事で、安定したパーツを造形する事が可能になり、作業者のバラつきを最小に抑えます。また、造形前にもテーブル全体のスキャニングや高さ確認を実施し、安定した造形を支援します。

最小積層ピッチ50㎛

3Dプリンタで積層する際の厚みが、最小50㎛で造形する事可能で、強力なパーツだけでなく、高精度かつ高精細なパーツの作成が可能です。

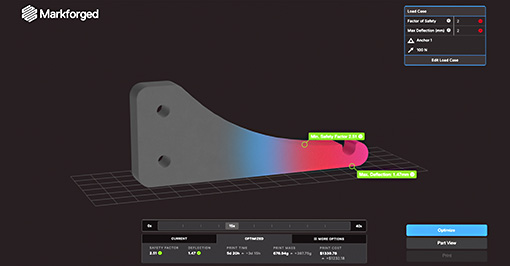

シミュレーション機能

Eiger Softwareのオプション機能である“Eiger Simulation”は、Markforged専用の強度計算シミュレーション機能です。加わる力と方向、固定箇所を指定するだけで、3Dプリンタの異方性を加味して強度計算をします。また、材料コスト/造形時間の観点から指定した条件に合う造形設定を自動的に最適化する事も可能です。

※有償オプション

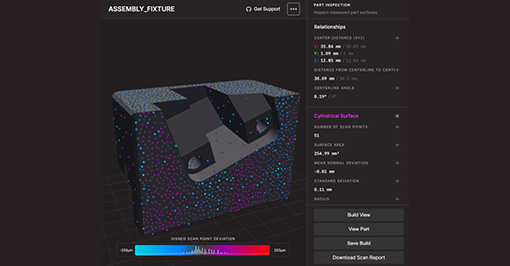

インスペクション機能

インスペクション機能は、X7に内蔵されたレーザーを使用して造形しながら、パーツをレイヤーごとにスキャンするプロセスです。
それにより、スキャンしたデータとインポートしたSTLデータを比較して、造形品の検査を実施することが可能です。
検査結果は、PDF形式でレポートが出力されます。

※有償オプション

造形の仕組み

Markforgedの3Dプリンタは2つの材料を使用して造形をします。ヘッドに2つノズルが装着されており、それぞれプラスチック材料/ファイバー材料が押し出され、積層されます(MEX方式)。プラスチック材料がベースとなり、それを補強する形でファイバー材料を積層し、高強度パーツを作成します。プラスチック材料/ファイバー材料共を用途やシーン合わせて使い分ける事が可能です。また、MEX方式を採用してる為、運用やメンテナンスが手軽に行え、初めて3Dプリンタを購入される方でも、すぐに運用が可能です。

プラスチック材料 Onyx(オニキス)

ナイロン樹脂に、長さ約100㎛の短い炭素繊維(Chopped Carbon)をブレンドし、通常3Dプリンタで使用されるABSやPLAよりも高い強度を実現します。

ファイバー材料 長繊維ファイバー

CFR(連続積層技術)と呼ばれるプロセスで、熱可塑性樹脂でコーティングされた長繊維を部品内部に敷き詰め、さらなる強化を実現します。

Markforged X7の主な造形材料

Markforged X7の主な仕様

Markforged X7
造形方式 MEX / 材料押出
ヘッド数 2個
最大造形サイズ
(x, y, z)
330 × 270 × 200㎜
最小積層ピッチ 0.05㎜
使用材料 Plastics:Onyx、Onyx FR、Onyx ESD、Nylon White、Precise PLA、Smooth TPU 95A
Fibers:Carbon Fiber、Fiberglass、Kevlar®、HSHT Fiberglass
サポートOS Windows 7, 8.1, 10
スライサーソフト Eiger
本体重量 約48㎏
外形寸法
( l, w, h )
584㎜ × 483㎜ × 914㎜
入力電圧 100-240V、50/60Hz
消費電力 最大150W
付属品 プリンター本体
材料ドライボックス
1 TrueBed 造形テーブル
メンテナンスキット

※製品は、改良のため予告なしに、外観・仕様等を変更させていただく場合がございます。
