| スキャン技術 | タイムオブフライト方式のレーザー、ウェーブフォームデジタイジングテクノロジー（WFD）搭載 |
|---|---|
| 3D精度 @10m | 1.9 mm |
| 3D精度 @20m | 2.9 mm |
| 3D精度 @40m | 5.3 mm |
| 距離精度 | 1.0 mm + 10 ppm |
| 測角精度 | 0.87 mm @10m (または18”) |
| スキャン密度 | ３つの設定選択肢 3 / 6 / 12 mm @ 10 m |
| 範囲ノイズ | 0.4 mm @ 10m 0.5 mm @ 20m |
| スキャン範囲 | 360°(水平) / 300°(垂直) |
| 測定範囲 | 0.5～130m |
| データ取得速度 | 最大 2,000,000 点 / 秒 |
| テクスチャなしのスキャン時間 @ 10 m | 1分42秒 @ 3mm スキャン密度 51秒 @ 6mm スキャン密度 26秒 @ 12mm スキャン密度 |
| テクスチャありのスキャン時間 @ 10 m | 2分42秒 @ 3mm スキャン密度 1分51秒 @ 6mm スキャン密度 1分26秒 @ 12mm スキャン密度 |
| 色情報の取得 | 可能（36MP 3カメラ搭載） |
| カメラ | 36MP 3カメラシステムが 360° x 300° 全天球画像に重ね合わせた 432MPx 生データをキャプチャ |
| HDR | 自動/5 ブラケット |
| スキャナ本体 | フルカラータッチスクリーンディスプレイ、指先によるタッチ操作、WVGA (480 x 800 ピクセル) |
| モバイル端末 | iOSおよびAndroidタブレット端末およびスマートフォン用のArtec Remoteアプリ （スキャン機能をリモートで制御/設定の選択/スキャンの開始） |
| リアルタイム レジストレーション | 慣性計測ユニットが組み込まれたVISによる計測点間のスキャナの位置をリアルタイムにトラッキングして自動点群アライメント処理 |
| 移動物体の自動排除 | ダブルスキャンで移動物体のキャプチャデータを削除 |
| VIS（Visual Inertial System） | 直前と現在の機械の相対的位置をリアルタイムに追跡 |
| チルト補正 | IMUベースによる精度: 18"( +/- 10° 以内の傾きで直立または倒立に設置した場合) |
| 位置センサー | Altimeter、Compass、GNSS （Global Navigation Satellite System） |
| 無線 | 無線LAN内蔵（802.11 b/g/n） |
| データ記録媒体 | AS256、256GB、交換可能なUSB 3.0フラッシュドライブ（256GB） |
| レーザー等級 | 1（IEC 60825-1:2014） |
| レーザー波長 | 1550nm (不可視) |
| 本体サイズ (高さ×奥行き×幅) | 120mm×240mm×230mm |
| 本体重量 | 5.35 kg / 11.7 lbs（バッテリーを除く） |
| 動作温度 | -5℃～+40℃ |
| 保管温度 | -40℃～+70℃ |
| 低温での動作温度 | -10℃～+40℃ |
| 防塵および防水 | 外来固形物/液体の進入に対する保護IP54 （IEC 60529） |

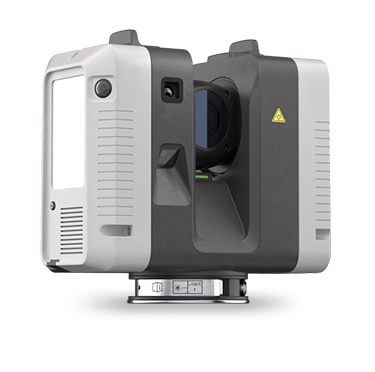

Artec Ray II
- 1,200～1,300万円（税抜・本体価格）
長距離型
高速レーザースキャナー
Artec Ray IIの特長
Artec Ray IIは大型設備を短時間でデジタルツイン化できる高精度・高速・簡単運用の長距離3Dレーザースキャナーです。
130m離れた場所から超大型オブジェクトやエリアを正確に3Dスキャンすることが可能です。工場や発電所や倉庫ビル設備、飛行機や橋などの建造物まであらゆる大型設備を3Dデータ化し、保全計画やレイアウト変更、遠隔監視に活用します。
130m先の大型対象物をスキャン可能
建物、工場、橋梁、大型車両、船舶、航空機などの大型対象物から離れ、安全な場所からスキャンできます。
360°×300°の広大な視野角により、0.5～130m離れたオブジェクトを高精度かつ高品質で柔軟にキャプチャできます。
また、36MPの3つのカメラシステムで色情報の取得が可能。鮮やかなHDRテクスチャで、サーフェスのほんのわずかな凹凸も検出します。
※一部、Artec Ray II メーカー製品情報より抜粋箇所有

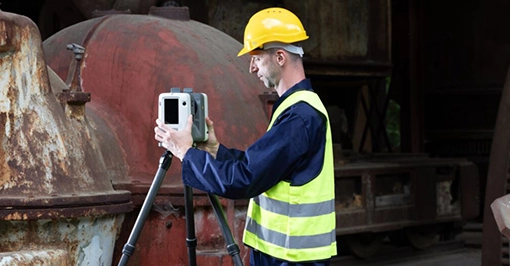

高精度で超高速スキャン
10m距離で1.9mm精度の測定が可能です。測量、設備検査、リバースエンジニアリング、デジタルツイン構築にも対応できます。
スキャン速度は200万点/秒、フルドームスキャン（水平360度・鉛直300度）は高解像度でも2分以内にスキャンでき、現場作業時間を大幅に短縮できます。

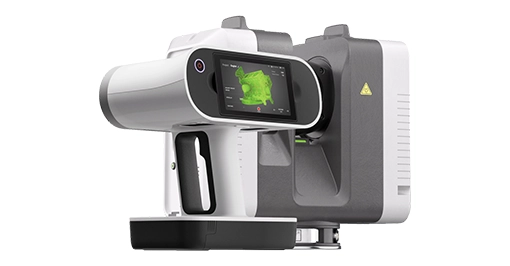

Artec Leoとの併用
Artec RayⅡとArtec Leoを併用することで、Artec RayⅡで広範囲を高速に、Artec Leoで詳細なデータが必要な個所をキャプチャしてデータを作成することが可能です。これにより、様々な対象物に適した3Dスキャンを提供します。
また、全てのArtec 3Dスキャナで取得したデータもArtec RayⅡでキャプチャしたデータと統合できます。
Artec Ray IIはズバリ！大型設備・インフラを、速く・遠く・高精度に3D化できる長距離レーザースキャナです。大型設備の保守管理をより効率的に且つ正確にデジタル化（DX化）するには有効なツールになります。「130m先までをミリ精度でデジタルツイン化」を提案します！
Artec Ray IIの仕様
※一部、Artec Ray II メーカー製品情報より抜粋箇所有
