造形実績
リコーの3Dプリンター出力サービスの造形実績の一例です。豊富な造形材料で、ご要望の造形物を出力します。

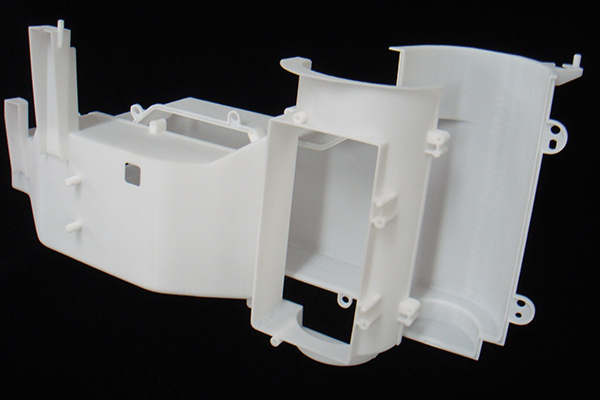

複合機のダクト
![画像:複合機のダクト](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_12.png)
方式:SLS 材料:PA12
社内設計における複合機のダクト造形品で、金型を起こす前の組立確認や評価試験に活用。切削による試作よりも安価に作製ができました。

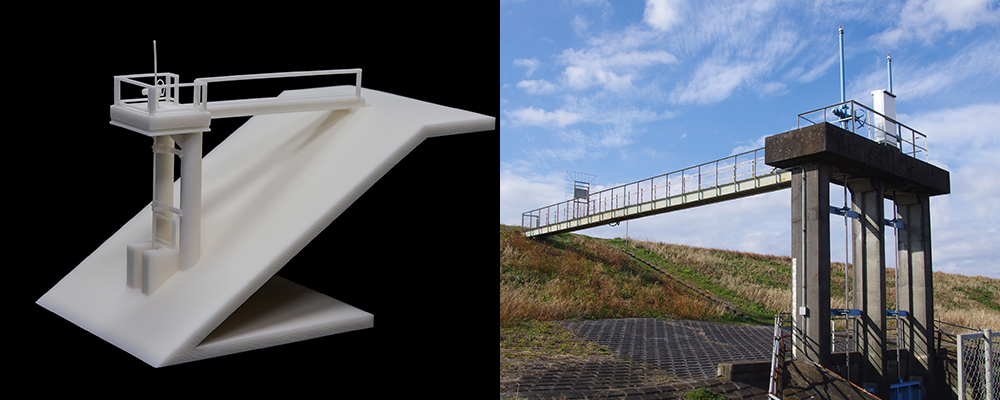

樋門の模型
![画像:樋門の模型](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_17.png)
方式:SLS 材料:PA12
[御依頼主:一般財団法人日本建設情報総合センター(JACIC)様]
粉末焼結積層造形(SLS)装置のRICOH AM S5500Pは、480×480×463mmの大きな造形エリアを活かしました。

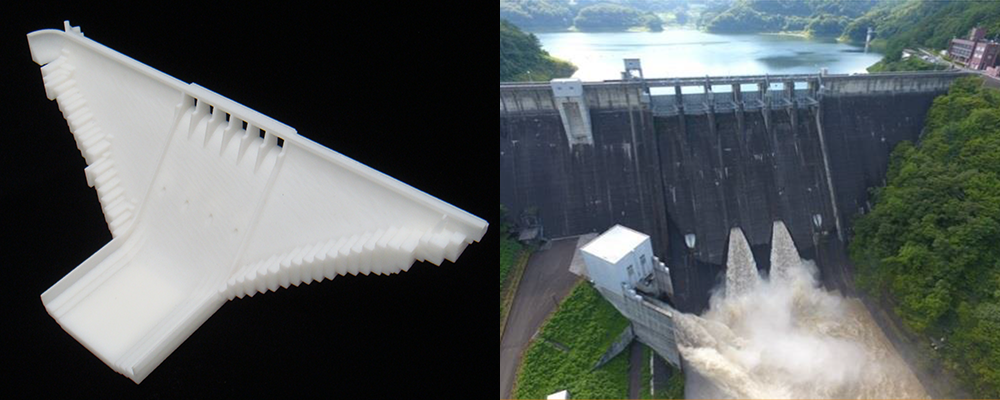

ダムの模型
![画像:ダムの模型](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_19.png)
方式:SLS 材料:PA12
[御依頼主:一般財団法人日本建設情報総合センター(JACIC)様]
岩手県花巻市にある田瀬ダムを再現した模型。幅300mmを超える造形品でも一回で造形が可能です。

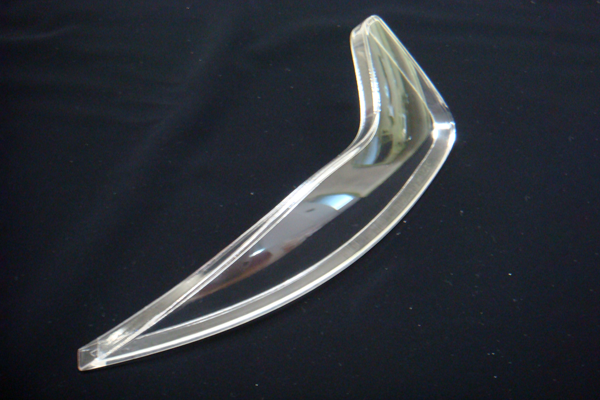

高透明グレード
![画像:高透明グレード](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_08.png)
方式:SLA 材料:Somos®786
光造形では高透明グレードを採用することで、アクリル板のような高い透明性を再現することが可能です。
※表面研磨+クリア塗装が必要となります

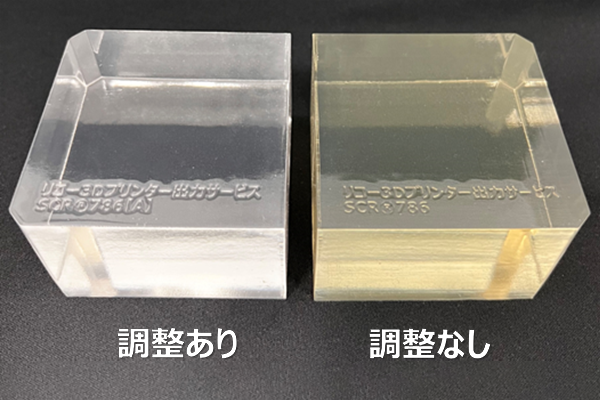

高透明グレード(肉厚モデル)
![高透明グレード(肉厚モデル)](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_28.png?2)
方式:SLA 材料:Somos®786
肉厚なモデルでも透明度に特化させたパラメータ調整を行うことで高い透明性を実現することが可能です。
※形状により対応可否がございますのでご相談ください。

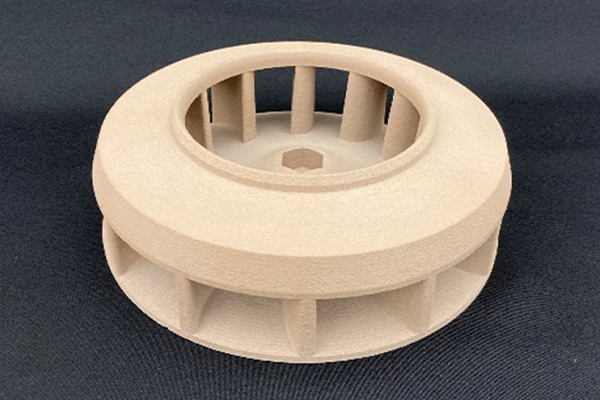

水流ポンプのインペラ
![画像:水流ポンプのインペラ](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_26.png)
方式:SLS 材料:PPS GB
PPS GBの高耐熱水性・高耐薬品性と、高強度を活かして、水、油や薬品などを扱うポンプのインペラやパイプの試作用途での活用が可能です。

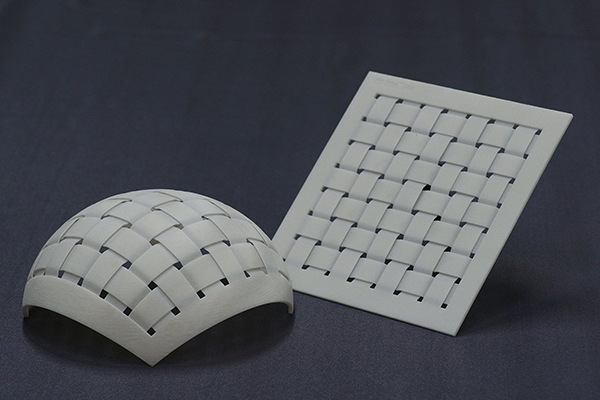

網目状の造形品
![画像:網目状の造形品](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_01.png)
方式:HP MJF 材料:PA12
編み込まれた3D形状も造形段階から再現が可能です。
特殊形状のギア
![画像:特殊形状のギア](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_15.png)
方式:FDM 材料:ABS
特殊なスポーク部分をした3Dモデルでも、可溶性のサポート材が使える材料押出堆積法(FDM)であれば容易に作製可能です。

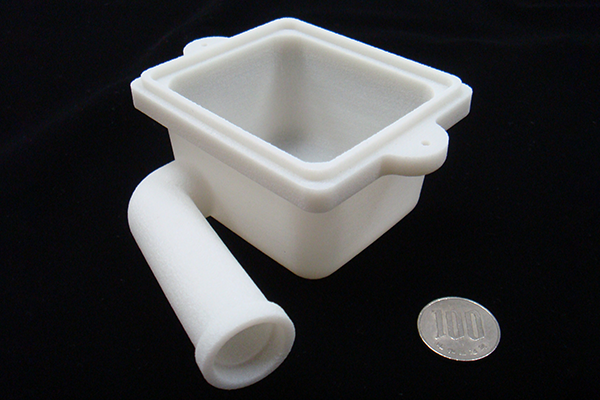

配管付きモデル
![画像:配管付きモデル](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_05.png)
方式:SLS 材料:PA12
粉末焼結積層造形(SLS)方式ではサポートが粉末状態のため、配管を繋げたようなモデルでも一回の造形で作製することが可能です。

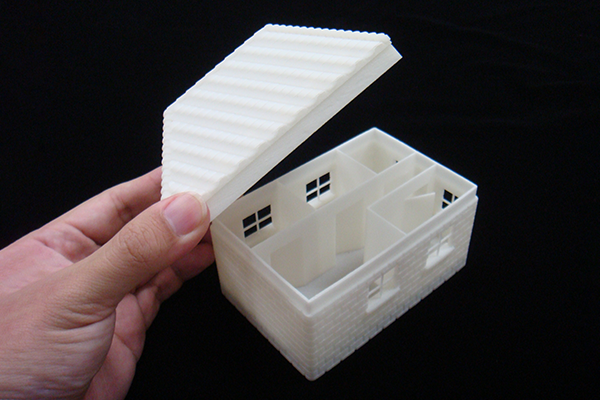

建築模型モデル
![画像:建築模型モデル](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_06.png)
方式:SLS 材料:PA12
ナイロン12は強度も有り、破損しにくい物性から、1mm程度の細かな部分においても破損等の心配が少なくなります。

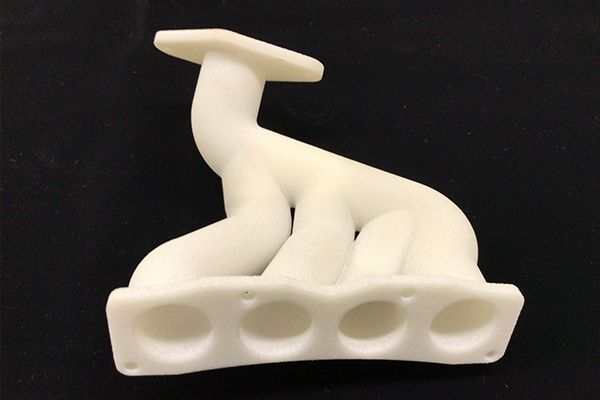

配管モデル
![画像:配管モデル](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_09.png)
方式:SLS 材料:PA12
粉末焼結積層造形(SLS)方式では、耐熱高い材料がラインナップに揃っており、高い温度の気流を流す試作用途にも活用することができます。

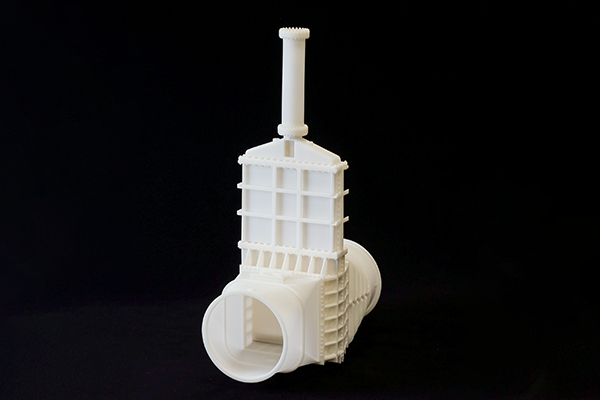

コンジットゲートの模型
![画像:コンジットゲートの模型](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_10.png)
方式:SLS 材料:PA12
[御依頼主:一般財団法人日本建設情報総合センター(JACIC)様]
水路のゲートを再現した工業模型で、ゲートの開け閉めが出来るような構造になっています。

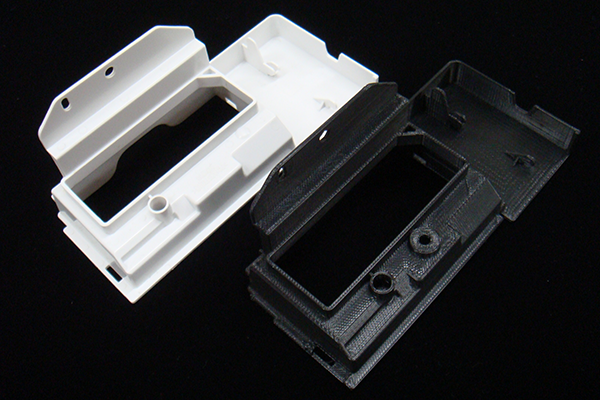

複合機の外装パーツ
![画像:複合機の外装パーツ](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_03.png)
方式:FDM 材料:ABS
左(白色)が射出成形品。右(黒色)が3Dプリンター造形品。金型を起こす前の形状確認などに有効に活用できます。

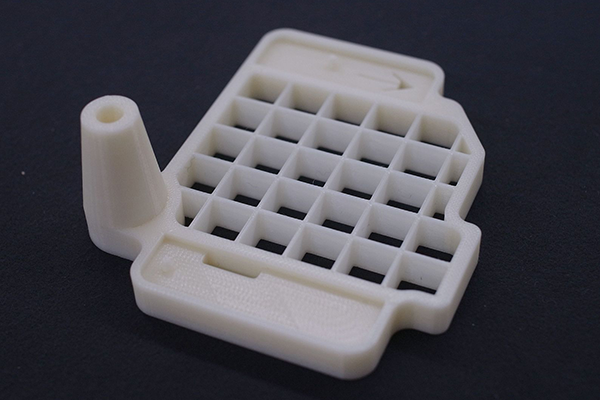

治具の軽量化
![画像:治具の軽量化](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_16.png)
方式:FDM 材料:ABS
切削で作製していた組立用の置き治具を3Dプリンター造形品に置き換え。真ん中の部分は格子状にすることで大幅な軽量化を実現しました。

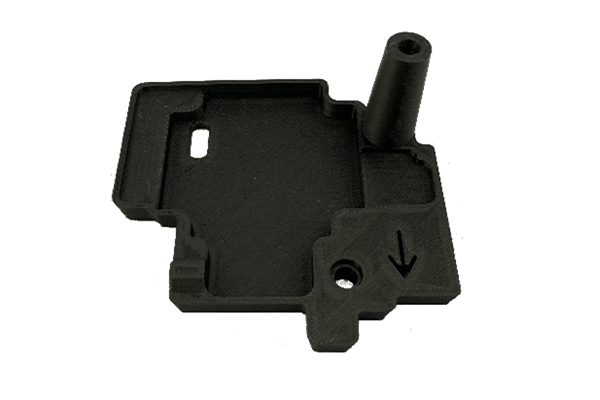

組み立て治具
![画像:組み立て治具](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_27.png)
方式:FDM 材料:PLA
PLAは他の材料と比較してリーズナブルな価格で造形が可能です。消耗しやすい治具や、頻繁に改善することを前提とした使用などにも適しています。

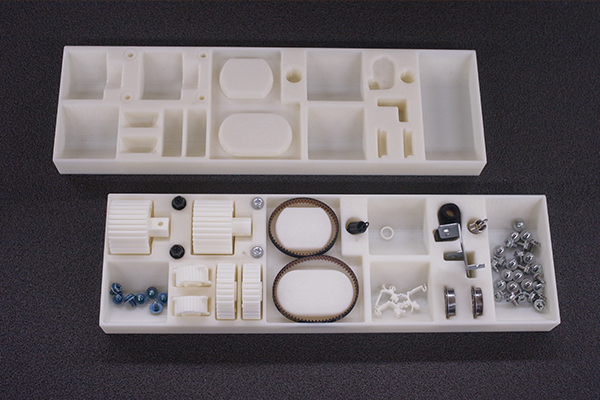

組立工程の治具
![画像:組立工程の治具](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_22.png)
方式:FDM 材料:ABS
3Dプリンターを使うことで、治具の分かりやすさと使いやすさを改善し、『配膳・組立ミスが0件』、『作業習熟時間を50%短縮』を達成しました。(社内事例:リコーインダストリー株式会社)

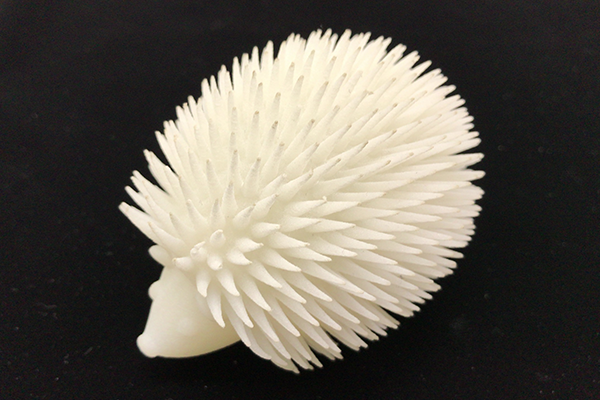

ハリネズミのフィギュア
![画像:ハリネズミのフィギュア](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_02.png)
方式:SLS 材料:PA12
ハリネズミをモチーフとした造形品。切削加工や射出成型では再現が難しい形状も、粉末焼結積層造形(SLS)方式では再現が可能です。

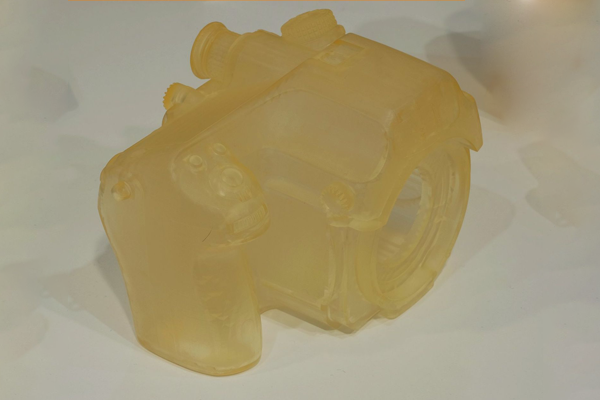

一眼レフカメラ筐体
![画像:一眼レフカメラ筐体](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_07.png)
方式:SLA 材料:Somos®737
光造形は0.1mmの精度で形状を比較的安価に再現可能で、サイズ感やフィッティング等の確認には最適な造形方式です。

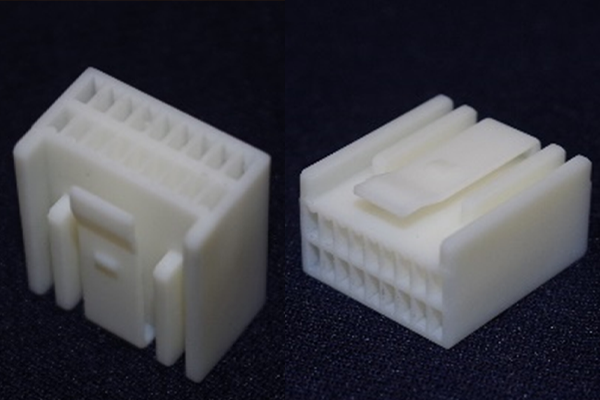

コネクタ
![画像:コネクタ](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_25.png)
方式:SLA 材料:Somos® PerFORM
SLA方式の高表面性と高精細性、そして高強度を誇る材料特性を活かして、微細な再現性と嵌合テストでの強度が求められるコネクタの機能試作品への活用が可能です。

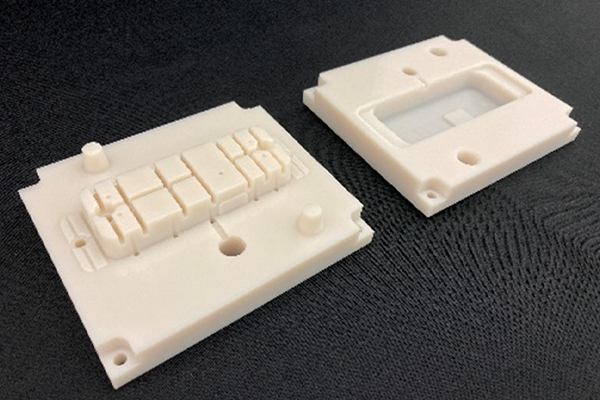

簡易金型
![画像:簡易金型](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_24.png)
方式:SLA 材料:Somos® PerFORM
SLA方式の高い表面性、そして高い耐熱温度と強度を誇る材料特性を活かして、樹脂型としての活用が可能です。

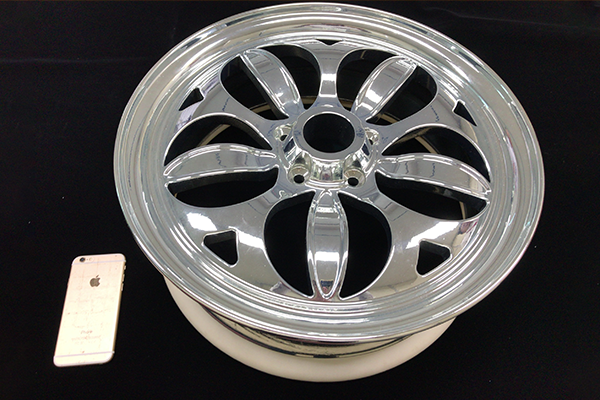

自動車のホイール原寸大試作
![画像:自動車のホイール原寸大試作](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_04.png)
方式:SLA 材料:Somos®737
外径寸法が50cm程度のものでも、一度の造形で作製が可能です。研磨・塗装などを施せば外観確認用としても重宝します。
自動車用バンパーの試作品
![画像:自動車用バンパーの試作品](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_23.png)
方式:SLS 材料:PA12(後加工)
SLS方式のPA12で分割造形したものを接着し、研磨・塗装を施したもの。最終レベルの外観確認に活用できます。
インサート加工
![画像:ネジ締結の加工](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_13.png)
方式:SLS 材料:PA12(後加工)
二次加工で樹脂にインサートやナットを埋め込むことで、繰り返しのネジ締結にも強いモデルが作製可能です。

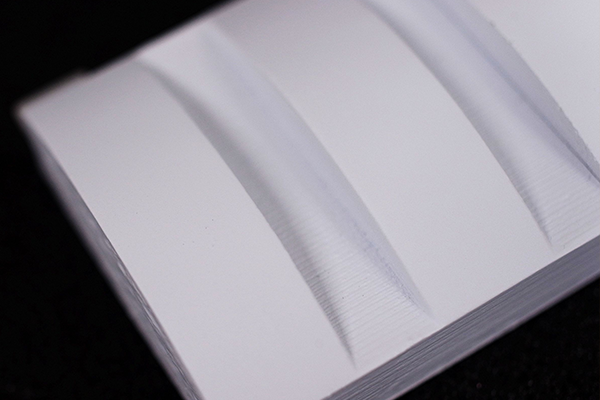

塗装サンプル(磨き有り)
![画像:塗装サンプル(磨き有り)](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_21.png)
方式:SLS 材料:PA12(後加工)
造形物に対して研磨をした上で塗装を施したもので、左端のように最終製品の外観レベルまで仕上げることが可能です。

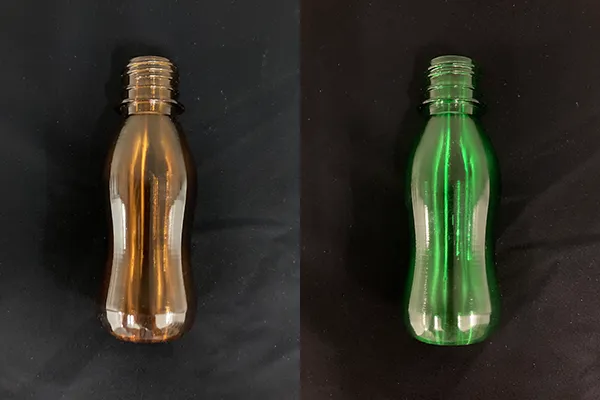

有色透明
![](/-/Media/Ricoh/Sites/co_jp/3dp/print_service/results/images/thum_results_img22.png)
方式:SLA 材料:Somos®786
光造形では高透明グレード樹脂を採用することで、ご希望に合わせた透明色にすることが可能です。
※表面研磨+有色クリア塗装が必要となります。
※現物サンプルのご提供が必要となります。
