| 機種名 | NIMBLETRACK-C | |
|---|---|---|
| スキャンモード | 高速スキャン | 17本クロスブルーレーザー |
| 高解像度スキャン | 7本平行ブルーレーザー | |
| ディープホール スキャン |
1本ブルーレーザー | |
| i-Scannerの最大精度※(1) | 0.020㎜ | |
| i-Trackerの最大精度※(1) | 0.025㎜ | |
| i-Trackerの計測距離 | 3200㎜ | |
| 体積精度※(2)(計測距離3.2m) | 0.064㎜ | |
| 体積精度(MSCANフォトグラメトリーシステム併用時) | 0.044㎜ + 0.012㎜/m | |
| 穴ピッチ精度 | 0.050㎜ | |
| レーザーレベル | ClassⅡ(目に安全) | |
| 最大解像度 | 0.020㎜ | |
| 焦点距離 | 300㎜ | |
| 被写界深度 | 400㎜ | |
| 最大スキャン幅(ワンショット) | 500㎜ × 600㎜ | |
| スキャンフレームレート | 120fps | |
| 最大スキャン速度 | 4,900,000点/秒 | |
| i-Scannerサイズ | 238㎜ × 203㎜ × 230㎜ | |
| i-Scanner重量 | 1.3kg(本体のみ) 1.4kg(バッテリーとワイヤレスモジュール含む) |
|
| i-Trackerサイズ | 570㎜ × 87㎜ × 94㎜ | |
| i-Tracker重量 | 2.2kg(本体のみ) 2.6kg(バッテリーとワイヤレスモジュール含む) |
|
| 保護ケースサイズ | 1000㎜ × 425㎜ × 280㎜ | |
| 出力形式 | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk等 | |
| 動作温度範囲 | -10 ～ 40 ℃ | |
| 動作湿度範囲(結露なし) | 10 ～ 90% RH | |
| ワイヤレス動作モード | i-Scanner、i-Tracker、i-Scanner + i-Tracker、i-Tracker + i-Probe、ワイヤレスマルチトラッカー追跡、エッジ検査 | |
| ワイヤレス規格 | 802.11a/n/ac | |
| インターフェース | USB 3.0, ネットワークインターフェース | |
| 推奨PCスペック | OS:Windows 10/11 CPU:i9 16コア/24スレッド以上 / RAM:64GB以上 GPU:NVIDIA RTX3050(8GB)以上(AMD社GPUは対応しておりません) |
|
| ソフトウェア | DefinSight | |

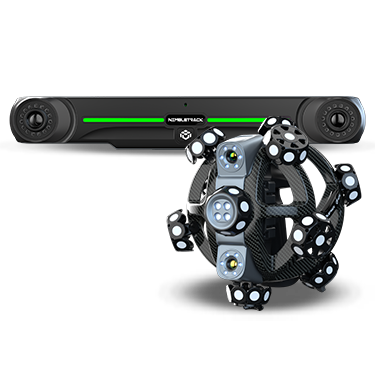

NIMBLETRACK-C
- 750万円（本体）
ワイヤレスかつコンパクトなデザイン
大型ワーク向けの3Dスキャナー
NIMBLETRACK-Cの特長

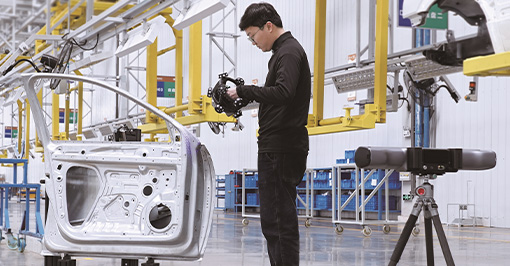

NIMBLETRACK-Cは、コンパクトなデザインながら、高い機動性を備えており、自動車のような大型のワークに対しても精密かつ素早いスキャンが可能な3Dスキャナーです。オンボードチップと組み込みバッテリーモジュールを搭載しており、PC⇔光学トラッカー⇔3Dスキャナー間がすべてワイヤレス化されたことにより、自由なスキャンを実現します。

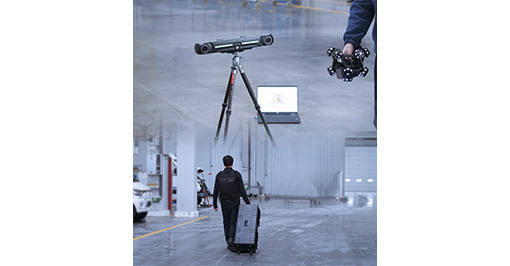

コンパクトデザインかつワイヤレス設計による、可搬性と準備時間の短縮
ワイヤレスになったことでケースから取り出してすぐに作業に移ることができます。また、軽量設計により、フレキシブルに部品を計測できます。全長57cm、重量2.2kgのi-Trackerは軽量ボディで使いやすさに優れています。さらに、1.3kgのi-Scannerを使えば、作業者は長時間の作業でも疲れを感じることなく計測できます。

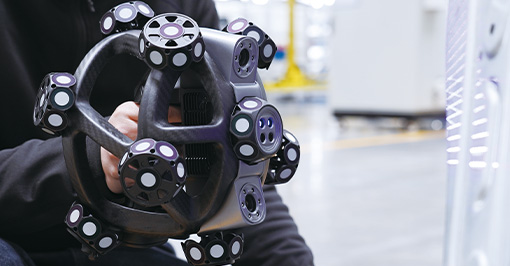

CFFIM テクノロジーによる安定性と堅牢性
「CFFIM (Carbon Fiber Frame Integrated Molding) - カーボンファイバーフレーム一体成形テクノロジー」を採用しています。
組立式フレームに比べて、高い構造安定性と優れた温度安定性を実現しました。一度のキャリブレーションで長時間にわたり良好な精度を維持できます。
ワイヤレスで自由な計測
機器の電源供給やデータ転送のためのケーブルが一切不要になり、現場で電源がない環境でも計測が可能です。
3Dスキャナーにバッテリーを取り付けることができ、トラッカーにはプラグインバッテリーが付属しています。これにより、長時間の連続運転が可能です。
※連続稼働時間は、i-Scanner：1時間、i-Tracker：4時間（バッテリー2本）

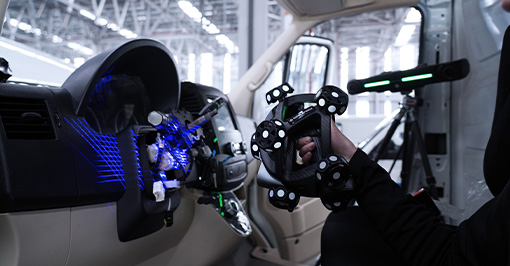

エッジコンピューティングによるスキャンスピードと高い性能
i-Scannerとi-Trackerの両方に、高性能なエッジコンピューティングモジュールが搭載されています。これにより、ワイヤレスでありながら120FPSの高いフレームレートでスムーズなスキャニングが可能です。また、電源の確保やマーカーの貼付作業が不要なため、計測プロセスが大幅に簡素化されます。マーカーレスかつ効率的な3Dスキャニングによって、様々な場所、ワークに対応できます。
NIMBLETRACK-Cは、大型ワーク向けの3Dスキャナーです。
SCANTECH社のスキャナーの強みはそのままに、ワイヤレスかつコンパクトな設計のトラッカータイプ3Dスキャナーです。NIMBLETRACK-Cの機能を最大限に活用できるオプション機能も多数あります。（高度なエッジ検出機能、マルチトラッカー計測、i-Probe500との連携など）
計測器認定ISO/IEC17025を取得しており、校正証明書の発行も可能なため、リバースだけでなく検査・計測にも活用いただける3Dスキャナーです。
NIMBLETRACK-Cの仕様
※(1) ISO 17025 試験所認定：VDI/VDE 2634 part3 規格および JJF 1951 仕様に基づく寸法検出誤差（PS）の性能評価。
※(2) ISO 17025 試験所認定：VDI/VDE 2634 part3 規格および JJF 1951 仕様に基づくボール中心間距離測定誤差（SD）の性能評価。
