Shop System™

  • 金属3Dプリンター
    • 3,000万円以上

小~中規模生産向けに設計された
金属用バインダージェットシステム

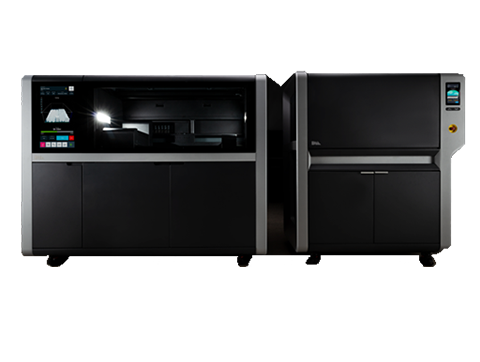

Shop Systemの写真

Shop System™の特長

Shop System™ は、小~中規模生産向けに設計された金属用バインダージェットシステムです。
造形の開始から完成まで一貫したシステムになっています。
ニーズに合わせカスタマイズが可能で4つのモデルを用意しております。
多品種混合生産、バッチ生産、数百個単位の中量生産が行えます。

Shop System™の機種構成

  • プリンターの写真
    プリンター
  • パウダーステーションの写真
    パウダーステーション
  • 焼結炉の写真
    焼結炉

Shop System™の
造形ステップ

ステップ1
造形
プリンター

Shop System™はプリンター内の造形エリアに拡散した金属粉末にプリンターノズルから液体の結合材(バインダー)を噴射して造形物を固めるバインダージェット方式です。

金属粉末を造形エリアに拡散したら結合剤を造形物の断面形状に噴射し固め、次の層の造形に移ります。金属粉末を拡散し結合剤を造形物の断面形状に噴射。これを繰り返し積層を続けます。また造形物の周囲の粉末がサポート材の役目をするので、造形後にサポート材を外す作業は発生しません。

ステップ2
粉末除去
パウダーステーション

プリンターでの積層が完了すると、造形エリアは造形品と金属粉末で満たされている状態になります。この部分をビルドボックスとして取り外し、金属粉末を除去するため、次の工程となるパウダーステーションへ投入します。
ふるいを備えた内蔵粉末リサイクルシステムにより、造形品を残し余分な金属粉末はすべて回収されます。

ステップ3
焼結
焼結炉

金属粉末が除去された造形品は、結合剤により固まっている状態で、次の工程では個々の粒子を結合して強度を増すための熱処理を行います。この熱処理を焼結といいます。

造形品は焼結炉のトレイ上に配置し焼結を行います。Shopシステムの焼結炉は、最高温度を1400℃まで上げられるため、確実な焼結と高い造形品質を可能にしています。

焼結後の後処理

Shopシステムの造形物は周囲の粉末がサポート材の役目をするので、焼結後にサポート外しは基本的に発生しません。
焼結後は、セッター(焼結時の変形防止用治具)を取り外しますが、機械加工は必要なく手で取り外ずせることが特徴です。

造形エリアサイズ モデルの違い

4つの造形エリアサイズのモデルを用意しており、ニーズに合わせカスタマイズができます。

造形エリアサイズ
モデル:4L 350 x 222 x (H)50 mm
モデル:8L 350 x 222 x (H)100 mm
モデル:12L 350 x 222 x (H)150 mm
モデル:16L 350 x 222 x (H)200 mm

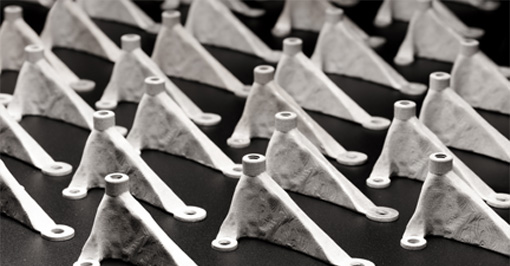

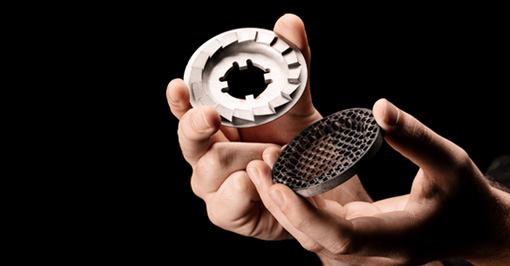

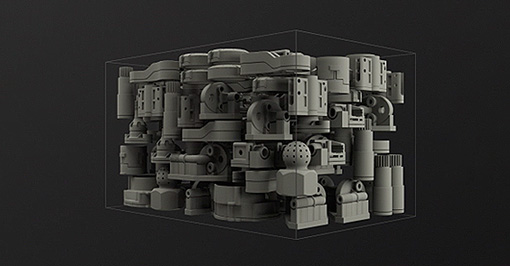

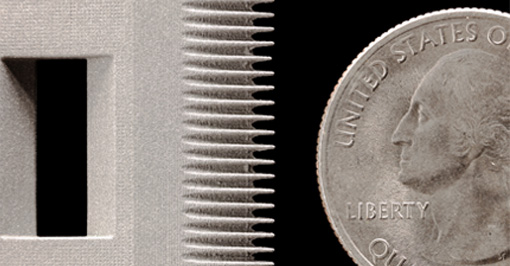

造形サンプル

Shop System™ の造形材料

  • ステンレス鋼
    (SUS316L)

    オーステナイト系(18Cr-8Ni系)です。
    化学工業設備、建築材料、食品製造設備、半導体製造装置、各種機械部品、車両工業などに広く使用されているのがSUS304です。そこにモリブデンを添加し、非酸化性の酸などに対する耐食性を強めたのがSUS316です。そこから炭素含有量を極度に低くして、耐粒界腐食性を増大したのがSUS316Lで、極低炭素型のステンレス鋼です。

  • 高強度ステンレス鋼
    (17-4PH)

    17-4PHはアメリカ規格で、日本のJIS規格ではSUS630(析出硬化系)に相当します。
    一般のオーステナイト系ステンレスは軟らかい特性を有していますが、 17-4PH はCuの添加で析出硬化を持たせ、高い硬度を得られています。シャフト類、タービン部品、スチールベルトなどに使われている材料です。

Shop System™ の主な仕様

プリンター
造形技術 バインダージェッティング
最大ビルドレート 800cc/hr
造形方向 一方向
積層ピッチ 50µm - 100µm
DPI 1600 DPI
1 pL drop size
部品の寸法公差 +/- 3.0%
外形寸法
プリンター 1990 x 760 x (H)1630 mm
パウダーステーション 1200 x 700 x (H)1600 mm
ドライオーブン 910 x 740 x (H)1100 mm
ブレンダー 800 x 400 x (H)800 mm
パウダーケッグ Height : 280 mm
Diameter : 250 mm
Maximum Volume : 10.6 L
ファーネス 1380 x 931 x (H)1628 mm
造形ボリュームオプション
4L 350 x 222 x (H)50 mm
8L 350 x 222 x (H)100 mm
12L 350 x 222 x (H)150 mm
16L 350 x 222 x (H)200 mm
バインダージェッティングモジュール 70K ノズル
5x 冗長性
プリントヘッド構成 交換可能なプリントヘッド
所要電力(炉とオーブンを除く) 100 -120V 単相12.5A 50/60Hz
220 - 240V 単相5.6A 50/60Hz
所要電力(ドライオーブン) 230V 単相17.5A 50/60Hz
所要電力(ファーネス) 200-220V 3相3線24A 50/60Hz
380-415V 3相4線16A 50/60Hz
金属加工35年を超える特級機械技能士
リコーの金属3Dプリンター担当からのおすすめポイント!

Shop System™は、機械工場用に開発されており、多品種混合生産、バッチ生産、数百個単位の中量生産などに適しています。さらに、3Dプリンターならではの形状に設計されたパーツを造形し、従来からの機械加工を組み合わせて、新たな価値を付加させたパーツの生産などにも使える、小~中規模生産向けのシステムです。

リコージャパンはサブリセラーとして
Desktop Metal社の製品を販売しています。
