HP Jet Fusion 3D
プリンティングソリューション

HP Jet Fusion 3D プリンティングソリューションは、お客様のプロトタイプと最終製品の製造方法を革新し、HP独自のテクノロジーにより圧倒的な生産性で高品質な製品を生産します。

設置条件・環境

INSTALLATION CONDITIONS / ENVIRONMENT

稼働に必要な占有面積

注意事項
  • 設置床については機器の耐重量が確保できること。
    重量:プリンター750kg、Buildユニット150kg、プロセッシングユニット830kg(external tankフルの場合)
  • フラットで水平であること、穴やくぼみがないこと。表面が綺麗で床の振動がないこと。
  • 部屋の天井高が2500mm以上あること。

設置環境

推奨稼動温度 20~30℃
保管温度 -25~+55℃
推奨稼動湿度 30~70%(結露なし)
保管湿度 90%(結露なし)
注意事項
  • プリンタ、ビルドユニット、処理ステーションは屋内に保管してください。
  • プリンタまたはカートリッジを寒い場所から暖かい湿気の多い場所に移動すると、空気からの水プリンタの部品やカートリッジに凝縮し、リークやプリンタのエラーを引き起こす可能性があります。この場合、プリンタの電源を入れたり、カートリッジを取り付ける前に、少なくとも4時間待つことをお勧めします。
    水を蒸発させてください。プリンタの電源を入れる前に結露がないか点検してください。
  • ビルドユニットはプリンタとの間で移動しながら同じ環境条件を維持する必要があります。異なる条件にさらされると品質に影響が出る場合があります。
  • プリンタ、ビルドユニット、処理ステーション、保管されたマテリアルは常に同じ環境条件に保つ必要があります。同じ部屋に保管することをお勧めします。
  • 快適さのレベルを維持するためには新鮮な換気が必要です。適切な換気については、ANSI / ASHRAEの最新版を参照してください。
  • 部屋には液体や結露がないようにしてください。
  • 換気装置は装置に直接空気を吹き付けないでください。
  • 作業エリアの空調は装置が熱を発生することを考慮してください。
    プリンタの消費電力は9kW~11kW(30.7kBTU/h~37.5kBTU/h)処理ステーションの電力損失は2.6kW(8.8kBTU/h)です。
    空調ユニットは、空気を機器に直接吹き付けないでください。

電源


  • ※プリンター、プロセッシングステーション共電源ケーブル直付けになります。
  • プリンター
    三相入力電圧200 -240V (±10%)
    50/60Hz 最大48A
  • プロセッシングステーション
    単相入力電圧200〜240 V(線間)、
    最大19 A 50/60Hz

お客様でご用意いただくもの

ブラスター(研磨機)

  • 造形した部品・製品をクリーニング(研磨)するビーズ ブラス機(ブラスター)が別途必要となります。
  • 手動または自動操作、空気圧範囲2~5バール、ガラスビーズの直径70~110μm

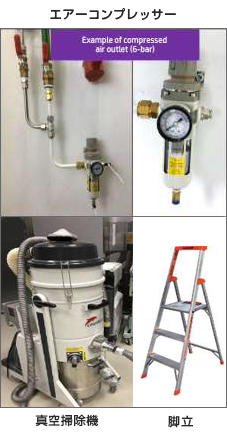

エアーコンプレッサー

  • エアーコンプレッサーまたは加圧エアラインが必要です。6バール(±0.2バール以内)の安定した圧力のものをお勧めします。
  • バーで測定される圧力計付きのエアコンプレッサを使用することをおすすめします。
  • 直径6mmのチューブを空気供給装置から処理ステーションに接続する必要があります。
  • 最低空気品質は、ISO8573-1:2010 Class 4.4.3である必要があります。

真空掃除機

  • 防爆(ATEX準拠) 真空掃除機が必要です。空気流量:250m³/h以上、Max. vacuum:19.6 kPa。

脚立

  • 3ステップ以上

その他


  • 金属たわし
    ※ガラスを傷つけないこと

  • 吸収万能布

  • 糸くずの出ない布
    または綿の布

  • イソプロピルアルコール

  • 脱イオン水

  • 懐中電灯

  • マイナスドライバー
