  • RICOH PJ WX5770/X5770(本製品は販売終了しております)

こちらでは販売終了製品の主な仕様・保守サービス・消耗品・オプション品を掲載しています。
掲載内容は、販売当時のものであり、記載内容が変更になっている場合や一部販売を終了しているものもありますので、あらかじめご了承ください。

Menu

主な仕様

製品名 RICOH PJ WX5770 RICOH PJ X5770
品種コード 標準モデル 513753 513755
安心3年モデル 513752 513754
JANコード 標準モデル 496131191965 7 496131191967 1
安心3年モデル 496131191964 0 496131191966 4
型番 標準モデル PJWX5770 PJX5770
安心3年モデル PJWX5770Y3M PJX5770Y3M
方式 単板DLP®方式
画素数 1,024,000画素(1,280×800) 786,432画素(1,024×768)
パネル形状 サイズ 0.65型 0.55型
アスペクト比 16:10 4:3
出力光束(明るさ)*1 5,100lm 5,000lm
色再現性 約10億7,300万色
コントラスト比*1 8,000:1
投写画面サイズ 27~300型 22~300型
投写距離 1.3~9.5m 1.3~11.2m
台形補正タイプ 手動
台形補正の方向 上下左右(±30度)
光源 365W高圧水銀ランプ
RGB対応信号
(アナログ、デジタル)
リアル解像度 WXGA、XGA、SVGA、VGA XGA、SVGA、VGA
圧縮表示 WUXGA、1080P、UXGA、SXGA WUXGA、1080P、UXGA、SXGA、WXGA
入力信号/コンポーネント対応信号 NTSC、PAL、PAL-M、PAL-N、PAL-60、SECAM、NTSC4.43
アナログRGB対応走査周波数*2 水平 31.35~91.1kHz
垂直 50~85Hz、120Hz(3Dモード)
USBメモリー対応ファイル形式*3 -
投写レンズ 明るさ:F値 F: 2.50~3.26
焦点距離:f値 f:20.9~32.6mm
倍率 1.6倍
ズーム 手動
フォーカス 手動
レンズシフト 垂直:最大-0.04~+0.12V 垂直:最大-0.02~+0.15V
インターフェース コンピューター入力 ミニD-sub 15 ピン×2、HDMI® タイプA /MHL×2、HDMI® タイプA ×1
コンピューター出力 ミニD-sub15pin×1
ビデオ入力 RCAピンジャック×1、S-VIDEO端子ミニDIN-4pin×1
ビデオ出力 -
音声入力 3.5Фステレオミニピンジャック×1、RCAピンジャック(ステレオ)×1
音声出力 3.5Фステレオミニピンジャック×1
USB mini-B×1(メンテナンス用*4)、Type-A×1(給電用)
有線LAN RJ45(10BASE-T/100BASE-TX)×1(プロジェクター制御用)
無線LAN -
RS232C D-sub9pin ×1(プロジェクター制御用)
対応OS プロジェクター管理ユーティリティー Windows® 7(Ultimate/Enterprise/Professional/Home Premium)、Windows® 8、Windows® 8(Pro/Enterprise)、Windows® 8.1、Windows® 10(Home/Pro/Education/Enterprise)、Windows Server 2008/2008R2
内蔵スピーカー 12Wステレオ×2
寸法(W×D×H) 369×294×120mm (突起部含まず)
質量 約4.7kg
消費電力 稼動時 標準モード :448W、エコモード:354W
待機時 通常待機モード:0.5W以下
使用環境 温度5~40℃、湿度20~80%(非結露)
電源 100V、50Hz/60Hz
本体同梱品 ケーブル RGBケーブル 1.8m、電源ケーブル(2pin) 1.8m
CD-ROM 取扱説明書、プロジェクター管理ユーティリティー
キャリングケース 専用キャリングケース
リモコン ワイヤレスリモコン
その他 取扱説明書、リコーテクニカルコールセンターシール、保証書、お客様登録はがき、マイバンク&QA登録票、個人情報保護確認書、リモコン用単4乾電池×2
保守サービス証書 安心3年モデルは保守サービス証書(2年)付き
本体保証期間*5 1年間無償保証(安心3年モデルは+2年間保守付き)
本体標準価格 オープン価格

解像度のサイズ表
4K…3,840×2,160ドット WQXGA…2,560×1,600ドット WQHD…2,560×1,440ドット WUXGA…1,920×1,200ドット FHD…1,920×1,080ドット WSXGA…1,680×1,050ドット UXGA…1,600×1,200ドット WXGA+…1440×900ドット SXGA…1,280×1,024ドット WXGA…1,280×800ドット XGA…1,024×768ドット SVGA…800×600ドット VGA…640×480ドット

  • *1出荷時における本製品の全体的な平均値で、JIS X6911:2015データプロジェクターの仕様書様式に則って記載しており、測定方法・測定条件については、附属書に基づいています。
  • *2この範囲の対応信号にプリセットされています。プリセット以外の信号の場合、対応範囲内であっても表示できない場合があります。
  • *3PCレス機能使用時。すべてのUSBメモリーの接続と表示を保証するものではありません。ファイルによっては、表示できないものもあります。
  • *4サービスマンによるメンテナンス用として利用。
  • *5ランプ、フィルターは消耗品となるため、本体保証期間の対象とはなりません。

[使用上の留意点]

  • この機械の上や近くに花瓶、植木鉢、コップ、化粧品、薬品、水などの入った容器または小さな金属物を置かないでください。こぼれたり、中に入ったりすると、火災や感電の原因になります。
  • 本製品とその付属品を幼児・子供の手の届かないところに設置・保管してください。落ちてけがの原因になります。
  • 表示された電源電圧以外では使用しないでください。火災や感電の原因になります。
  • 電源コードを傷つけたり、破損したり、加工しないでください。また、重いものを乗せたり、引っぱったり、無理に曲げたりすると電源コードを傷め、火災や感電の原因になります。
  • 万一、煙が出ている、変なにおいがするなど異常状態が見られるときは、すぐに電源を切ってください。その後必ず電源プラグをコンセントから抜いてサービス実施店に連絡してください。そのまま使用すると火災や感電の原因になります。
  • 万一、金属、水、液体などの異物が機械内部に入ったときは、すぐに電源を切ってください。その後必ず電源プラグをコンセントから抜いてサービス実施店に連絡してください。そのまま使用すると火災や感電の原因になります。
  • 近くで落雷が発生しているときは、本機に触らないでください。感電の原因になります。
  • 本製品に使用しているポリ袋などを乳幼児の近くに放置しないでください。口や鼻をふさぎ、窒息する恐れがあります。
  • 会社名および製品名・ロゴマークは各社の商標または登録商標です。

安全にお使いいただくために…

  • ご使用の前に「取扱説明書」をよくお読みの上、正しくお使いください。
  • 表示された正しい電源・電圧でお使いください。
  • 水、湿気、湯気、ほこり、油煙等の多い場所での使用や設置はしないでください。
  • アース接続を行なってください。故障や漏電の場合、感電するおそれがあります。

インターフェース

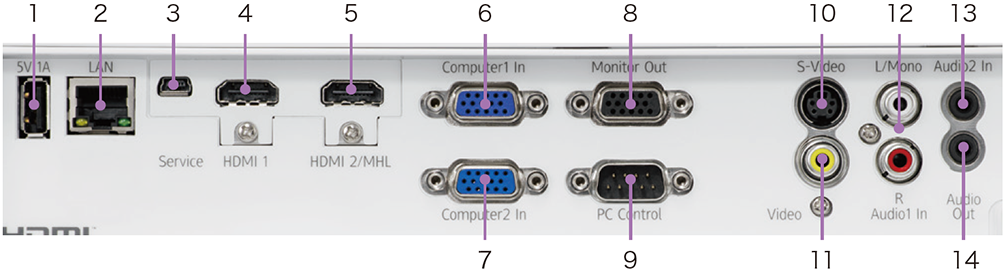

<インターフェース端子>

画像:インターフェース端子

  • 1:5V1A端子
  • 2:LANコントロール端子
  • 3:サービス用端子
  • 4:HDMI®1入力端子
  • 5:HDMI®2/MHL入力端子
  • 6:コンピューター1入力端子
  • 7:コンピューター2入力端子
  • 8:モニター出力端子*
  • 9:PCコントロール端子
  • 10:S-ビデオ入力端子
  • 11:ビデオ入力端子
  • 12:音声1入力端子(L/MonoとR)
  • 13:音声2入力端子
  • 14:音声出力端子
  • *本体トップ部にHDMI®3/MHL入力端子を配置。
  • モニター出力はComputer Inの信号のみ対応

投写距離と画面サイズ

右図と下表を参考にして、画面サイズと投写距離を決めてください。
画面サイズは、フルサイズの映像を台形補正なしで投影したときのおよその値です。

画像:投写距離と画面サイズ

RICOH PJ WX5770

画面サイズ(型) 投写距離a(m) 高さ(H)(cm)*
最短(ズーム最大) 最長(ズーム最小)
30 - 1.5 -2~5
40 - 2.0 -2~7
50 1.6 2.5 -3~8
60 1.9 3.0 -3~10
70 2.2 3.5 -4~12
80 2.5 4.1 -4~13
90 2.9 4.6 -5~15
100 3.2 6.1 -5~17
150 4.8 7.6 -8~25
200 6.3 - -10~33
250 7.9 - -13~42
300 9.5 - -15~50

RICOH PJ X5770

画面サイズ(型) 投写距離a(m) 高さ(H)(cm)*
最短(ズーム最大) 最長(ズーム最小)
30 - 1.8 -1~7
40 1.5 2.4 -1~9
50 1.9 3.0 -1~11
60 2.2 3.6 -2~14
70 2.6 4.2 -2~16
80 3.0 4.8 -2~18
90 3.4 5.4 -3~21
100 3.7 6.0 -3~23
150 5.6 9.0 -4~34
200 7.5 - -6~45
250 9.3 - -7~57
300 11.2 - -9~69
  • *レンズシフト機能によって調整可能な範囲。
