赤外線サーモグラフィカメラ

  • 画像:いつでも、すぐに目に見えない問題箇所の発見に赤外線サーモグライフィカメラ

    赤外線サーモグライフィカメラ

    いつでも、すぐに目に見えない問題箇所の発見に

  • 新型コロナウイルスなどの感染拡大防止のために

    発熱者検知ソリューション

    詳しくはこちら

赤外線サーモグラフィカメラは、断熱不良・水漏れチェックなど建築物の検査、電気設備の保守点検など、様々な生産現場において、幅広く利用されています。
目に見えない熱を視覚化することで、いつでもすぐに目に見えない問題箇所の発見に活用できます。

建築

建築物内外の温度分布を可視化。建物新築・リフォームの際の、住宅の機密性、遮熱性、断熱材の効果確認、漏水確認などに幅広く使われています。

画像:建築

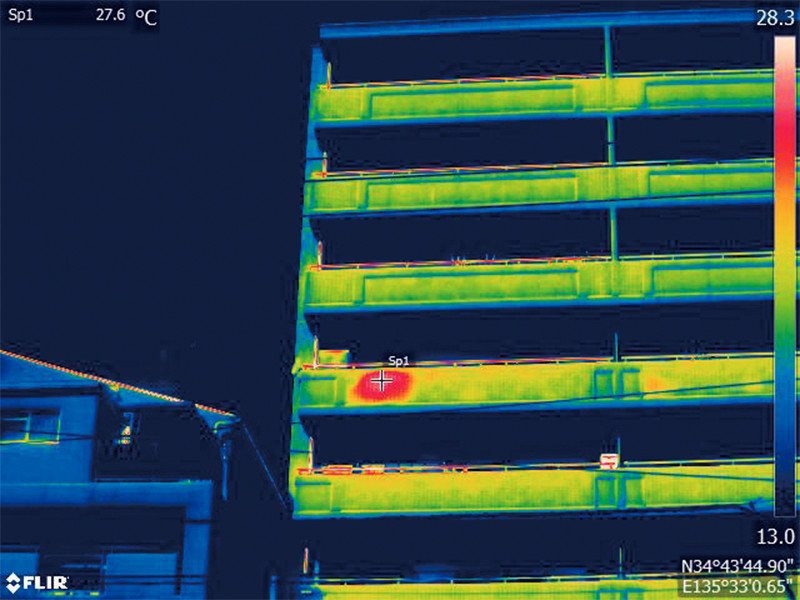

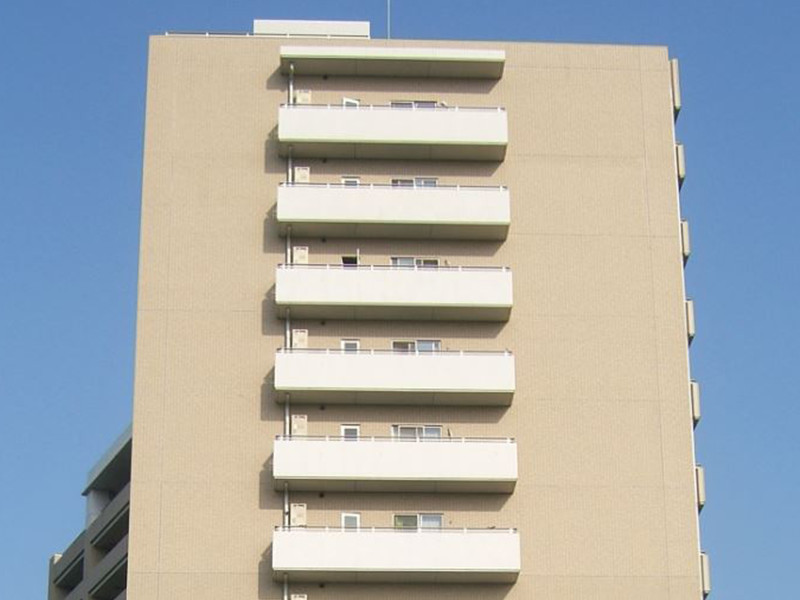

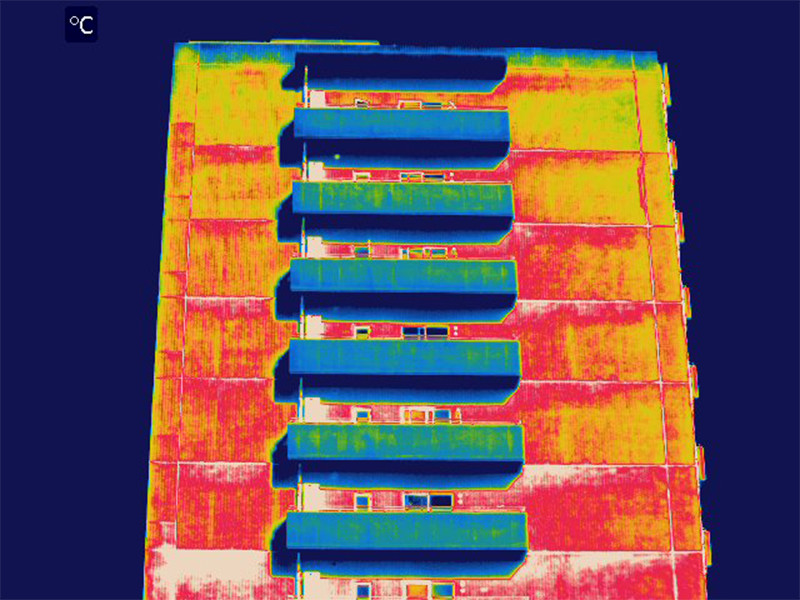

外壁診断

外壁浮きがあると思われる箇所の特定が可能です。

画像:外壁診断01

画像:外壁診断02

雨漏り診断の一次スクリーニング

建築物内外の温度分布を可視化。建物新築・リフォームの際の、住宅の機密性、遮熱性、断熱材の効果確認、漏水確認などに幅広く使われています。

画像:雨漏り診断の一次スクリーニング01

画像:雨漏り診断の一次スクリーニング02

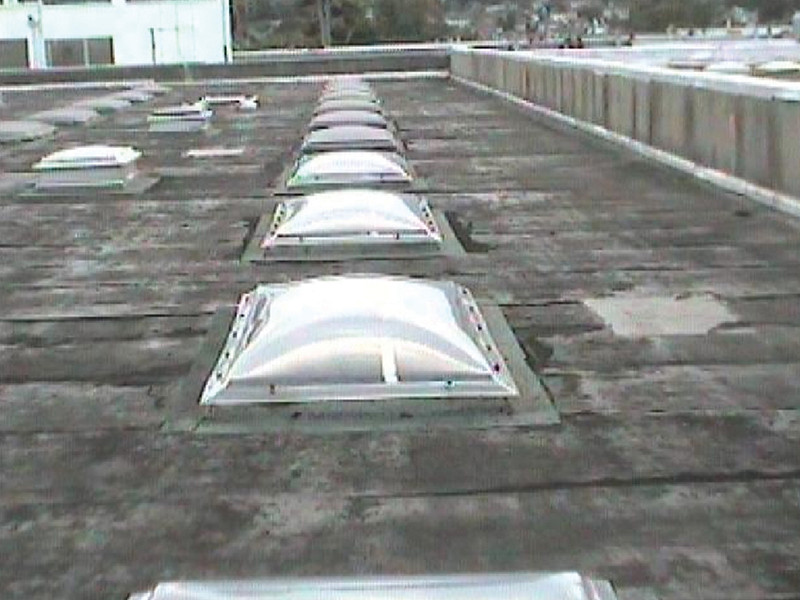

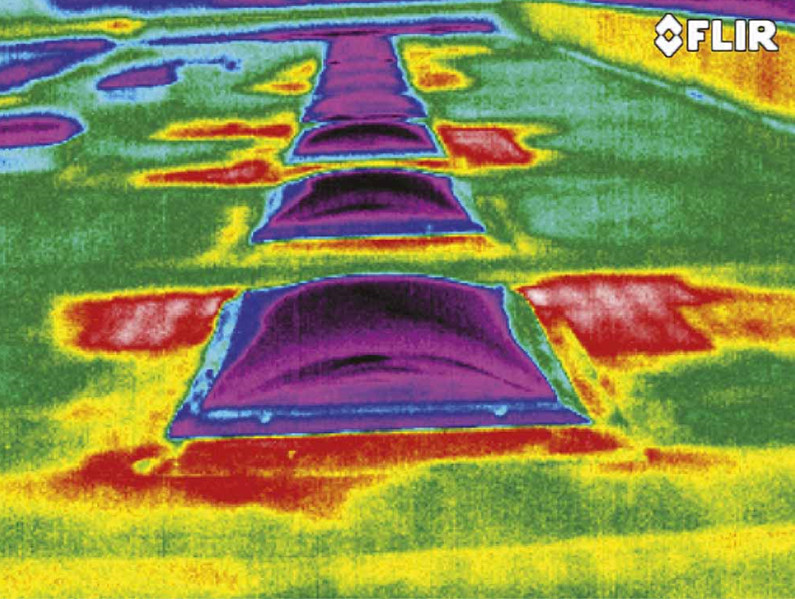

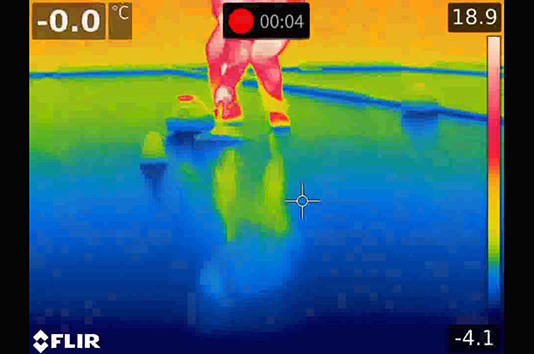

屋上防水塗装面の浮きの発見

防水塗装の浮き部分には空気層ができ正常な部分と温度差が現れるため、浮き部分を検知することができます。

画像:屋上防水塗装面の浮きの発見01

画像:屋上防水塗装面の浮きの発見02

建築物の様々な箇所に

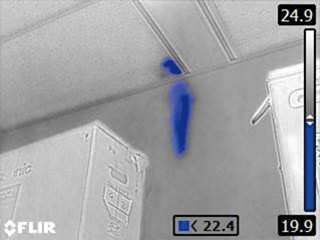

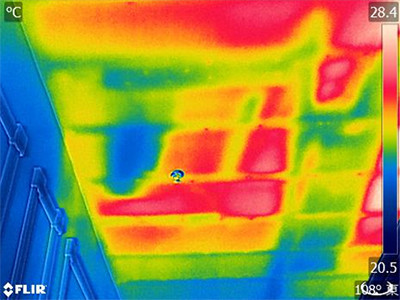

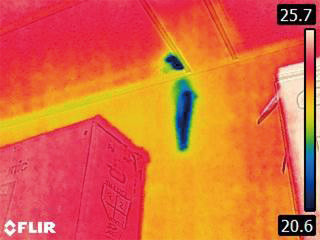

天井の雨漏り確認

画像:天井の雨漏り確認

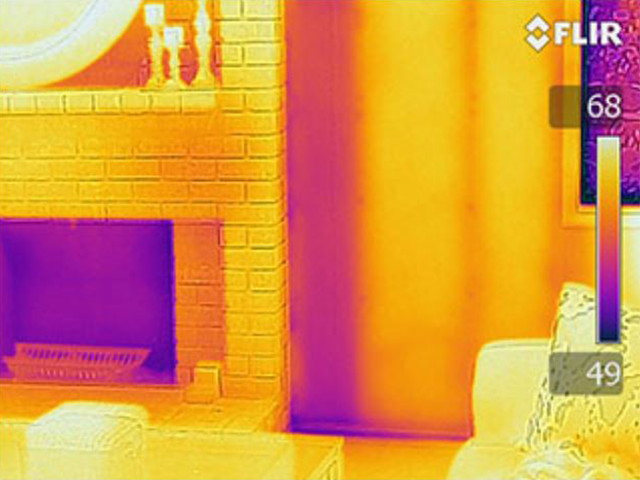

断熱材の有無確認

画像:断熱材の有無確認

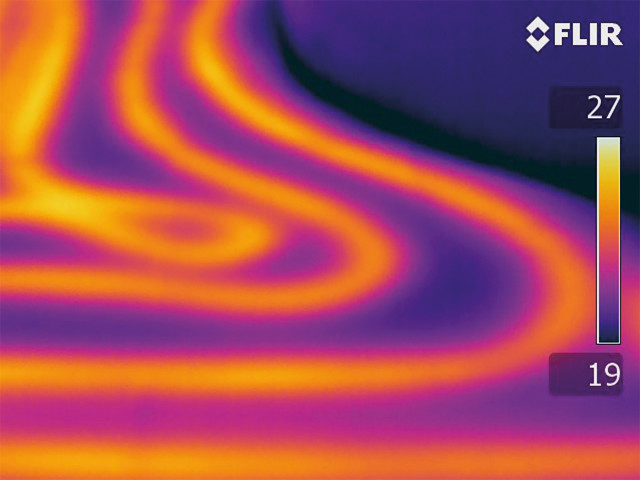

床暖房の液漏れ確認

画像:床暖房の液漏れ確認

窓周囲の気密確認

画像:窓周囲の気密確認

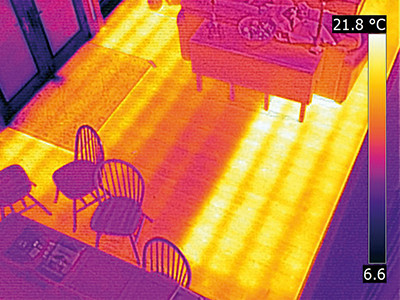

床面の温度確認

画像:床面の温度確認

外壁劣化の一次スクリーニング

画像:外壁劣化の一次スクリーニング

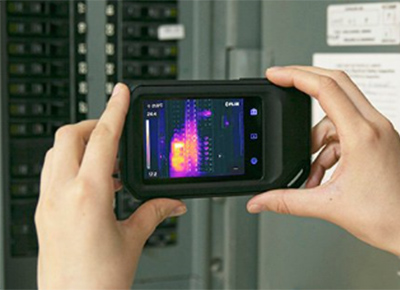

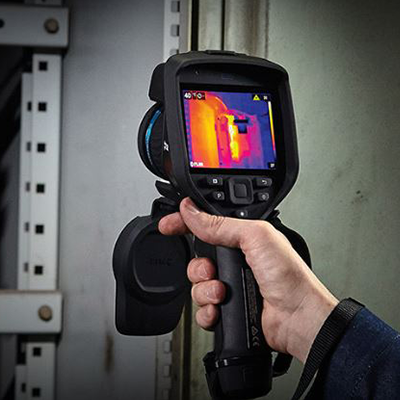

電気・生産設備

電気設備、生産設備の診断・点検作業を、赤外線サーモグラフィで実施することにより、修理が必要な故障の兆候を顕在化します。

画像:電気・生産設備

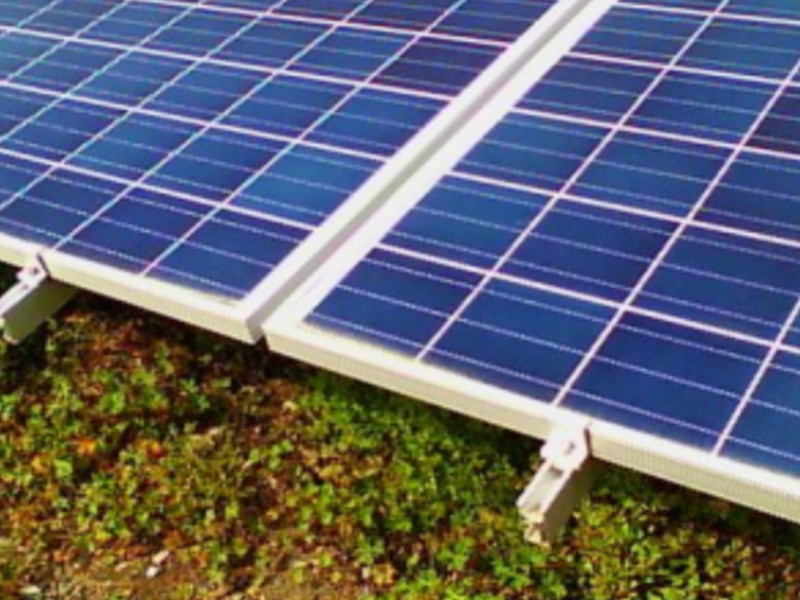

太陽光パネルの診断

ソーラーパネルは、劣化や故障により、異常が発生すると熱を発するため、パネル面およびセル面の異常箇所をサーモグラフィカメラでとらえることができます。

画像:太陽光パネルの診断01

画像:太陽光パネルの診断02

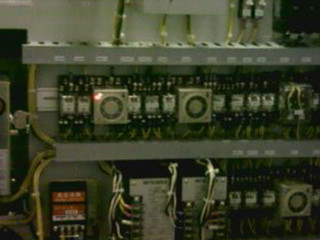

電力・電気設備点検

赤外線サーモグラフィカメラによる診断により、機器の故障や漏電を未然に防ぎます。

画像:電力・電気設備点検01

画像:電力・電気設備点検02

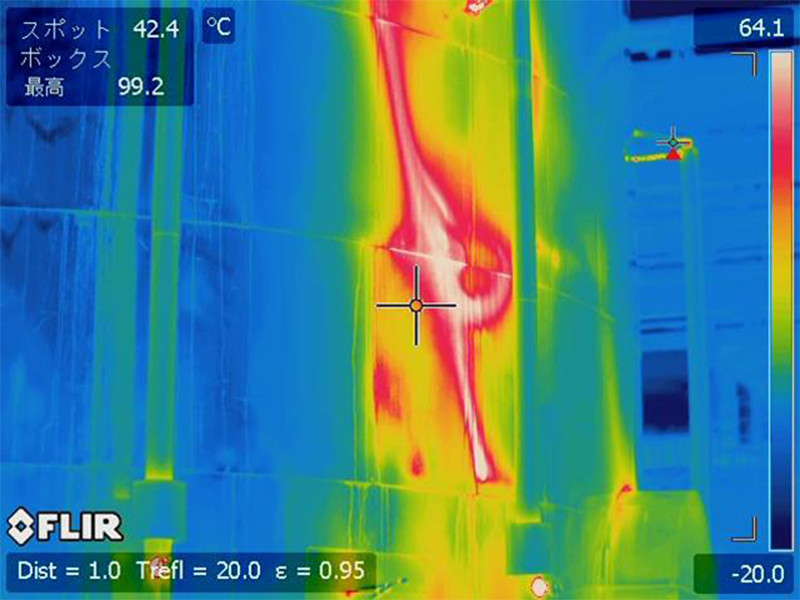

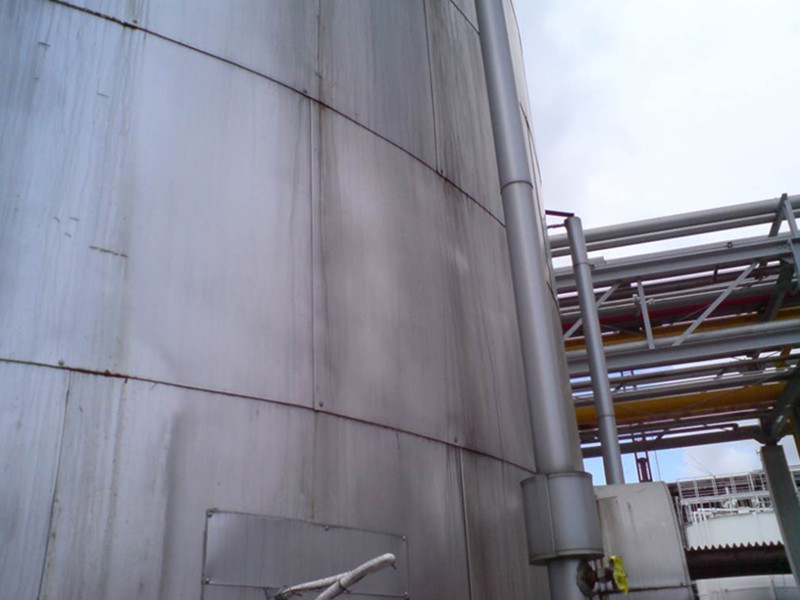

タンクの保温劣化監視

タンクの保温劣化監視による補修の必要性の検知。温度を面で監視することで、断熱劣化の確認が容易に行えます。

画像:タンクの保温劣化監視01

画像:タンクの保温劣化監視02

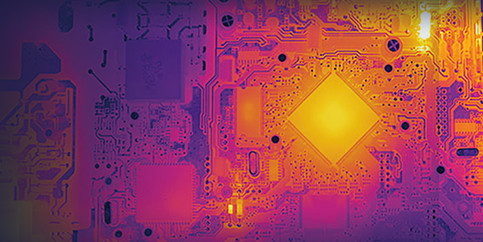

教育・研究機関

教育・研究の現場では、特に時系列で2次元の温度データを取得して解析する機能が重宝されています。工学研究での実験測定や、生物の体表面温度測定、自然災害などの監視など、さまざまな研究・実験で活躍しています。

画像:教育・研究機関

工学研究での実験測定

画像:工学研究での実験測定

生物の体表面温度測定

画像:生物の体表面温度測定

自然災害などの監視

画像:自然災害などの監視

お客様事例:北見工業大学様

カーリングのストーンはなぜ曲がるのか!? 赤外線サーモグラフィカメラで研究

スポーツ分野における科学的研究、解析の導入は近年特に需要が高まっています。平昌五輪のカーリングにおける日本チームの活躍は目覚ましいものでありましたが、研究の分野においても五輪前に氷のコンディションを研究するため、サーモグラフィによる学術的アプローチが試みられていました。

教育・研究機関のお客様向け

FLIRサーモグラフィカメラ アカデミック価格にて販売中
熱解析用アプリケーションソフトウェアを付属したアカデミック版サーモグラフィカメラを特別価格でご用意しています。

※特別価格につき、教育・研究機関の方のご使用である旨のお客様情報の登録をさせて頂いております。

アカデミック価格PDFをダウンロード

世界トップシェア65% FLIR社サーモグラフィカメラの特長

※ 2015年Maxtech社(米国)調べ

FLIR独自の補正機能MSX(スーパーファインコントラスト)は、デジタルカメラの詳細情報をエンボス加工で熱画像上に取い込む技術。これにより、文字もはっきりと映し出されるため、熱画像上でも、ラベルや情報を読み取ることができます。リアルタイムで精密で鮮明な熱画像が得られ、写真を参照する作業が不要です。

画像:MSXあり

MSXあり

画像:MSXなし

MSXなし

おすすめラインアップ

リコージャパンは、世界シェア65%のFLIR社の赤外線サーモグラフィカメラを豊富なラインアップでご提供いたします。ポケットサイズモデル、Wifi付、手袋を着用していても親指1本で使えるモデル、高性能多用途モデルなど、サイズ、使用距離、ご希望の用途で求められる情報のレベルと解像度の赤外線サーモグラフィカメラをご紹介いたします。お気軽にお問い合せください。

片手で操作できる現場向き

画像:FLIR C3-X/C5

ポケットサイズ

FLIR C3-X/C5

116,000円/165,000円(税抜)

赤外線カメラ解像度:128X96/160X120
ピクセル数:12,288/19,200

ポケットに収まるサーモグラフィカメラ。軽量で薄型のため、どんな作業着や服装のポケットにもぴったり収まります。

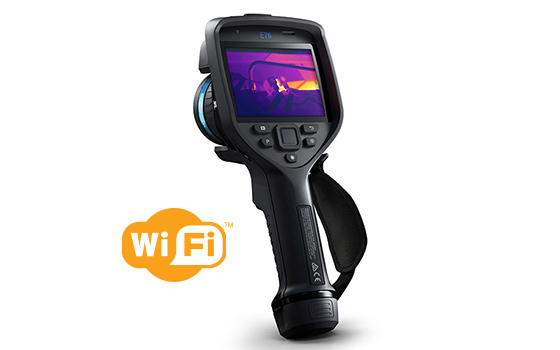

画像:FLIR E6 WiFi

現場測定ガンタイプ

FLIR E6xt WiFi

400,000円(税抜)

赤外線カメラ解像度:240X180
ピクセル数:43,200

手袋を着用していても親指1本で使えるサーモグラフィカメラ。焦点をあわせる必要がなく、対象物を熱画像でとらえるだけで、正確な温度計測が可能。WiFi経由でスマホやタブレットにインストールされたFLIR Toolsにデータ転送も可能です。

画像:FLIR E53

現場測定ガンタイプ

FLIR E76

1,180,000円(税抜)

赤外線カメラ解像度:320X240
ピクセル数:76,800

大型で鮮明な4インチLCDディスプレイを搭載手袋、着用していても親指1本で使えるサーモグラフィカメラ。建築物や電気設備におけるホットスポットを迅速に特定し潜在的な問題点を発見するために必要な最高水準の解像度とレンジパフォーマンスを提供しています。

高性能多用途ハイエンドモデル

画像:FLIR T530

多用途汎用モデル

FLIR T530

1,620,000円(税抜)

赤外線カメラ解像度:320X240
ピクセル数:76,800

180°回転する光学ブロック、鮮明な液晶ディスプレイを搭載。電力、配電、製造などの各業界で熱画像サービスのコンサルタントの業務を支援する目的で設計されたサーモグラフィカメラで、解像度、処理速度に優れています。

画像:FLIR T860

研究開発向け高機能サーモグラフィ

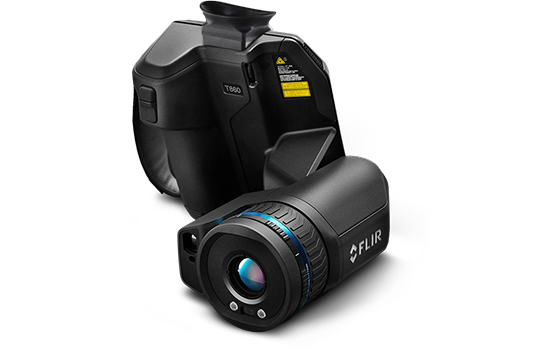

FLIR T860

2,860,000円(税抜)

赤外線カメラ解像度:640X480
ピクセル数:307,200

屋外での測定に適したビューファインダー、マルチファンクションLCDタッチスクリーン、カメラ内レポート作成機能などを装備した、高解像度赤外線サーモグラフィカメラ。研究開発・研究機関など、高度な動画分析を必要とされる方に最適なモデルです。

画像:FLIR T1050sc

HD画質高画素サーモグラフィ

FLIR T1050sc

7,040,000円(税抜)

赤外線カメラ解像度:1024X768
ピクセル数:786,432

フリアーシステムズ50年間の経験が生んだ最高性能の1024×768HD画質の赤外線サーモグラフィカメラ。研究開発・研究機関など、高度な動画分析を必要とされる方に最適なモデルです。

スペック(仕様)一覧

画像:FLIR C3-X/C5

FLIR C3-XFLIR C5

画像:FLIR T630sc

FLIR E6xt WiFi

画像:FLIR E76

FLIR E76

画像:FLIR T530

FLIR T530

画像:FLIR T860

FLIR T860

画像:FLIR T1050sc

FLIR T1050sc

特長 現場計測用カードタイプ 現場計測用カードタイプ 現場計測用ガンタイプ 現場計測用ガンタイプ 多用途汎用モデル 研究開発向け高機能サーモグラフィ HD画質高画素サーモグラフィ
画素数 128×96 160×120 240×180 320×240 320×240 640×480 1024×768
画角 54°×42° 54°×42° 45°×34° 24°×18° 24°×18° 24°×18° 28°×21°
瞬間視野角
(IFOV)
7.9mrad 6.3mrad 3.4mrad 1.31mrad 1.31mrad 0.7mrad 0.47mrad
温度分解能
(NETD)
30°のとき
<0.07℃ <0.07℃ <0.06℃ <0.04℃ <0.04℃ <0.04℃ <0.02℃
温度測定範囲 -20~300℃ -20~400℃ -20~550℃ -20~650℃ -20~650℃ -20~2000℃ -40~2000℃
レベルスパン調整 自動/手動 自動/手動 自動/手動 自動/手動 自動/手動 自動/手動 自動/手動
フォーカス 固定焦点
(最小焦点距離10cm)
※MSXは30cm~
固定焦点
(最小焦点距離10cm)
※MSXは30cm~
固定焦点
(最小焦点距離50cm)
自動/手動
(最小焦点距離15cm)
※MSXは50cm~
自動/手動
(最小焦点距離15cm)
※MSXは50cm~
自動/手動
(最小焦点距離15cm)
自動/手動
(最小焦点距離40cm)
オプションレンズ(別売) 42°/14°
※42°/14°標準搭載モデルもございます
42°/14°
※42°/14°標準搭載モデルもございます
14°/42°/6°
※42°/14°標準搭載モデルもございます
45°/12°/51µm/
