お使いのキュービクルは本当に安全ですか？
「PCB不含有」と一度判断された機器でも、実際にはPCBが含まれている可能性があります
「PCB（ポリ塩化ビフェニル）」とは？
PCBとは、Poly Chlorinated Biphenylの略称で、人工的に作られた主に油状の化学物質です。脂肪に溶けやすく体内に蓄積しやすいため、慢性的な摂取で免疫や肝臓、神経などに深刻な影響を及ぼすことが知られています。かつて絶縁油として変圧器やコンデンサなどに広く使用されていましたが、1968年にはカネミ油症事件で多数の健康被害を引き起こし、1972年に製造、輸入、使用が禁止されました。

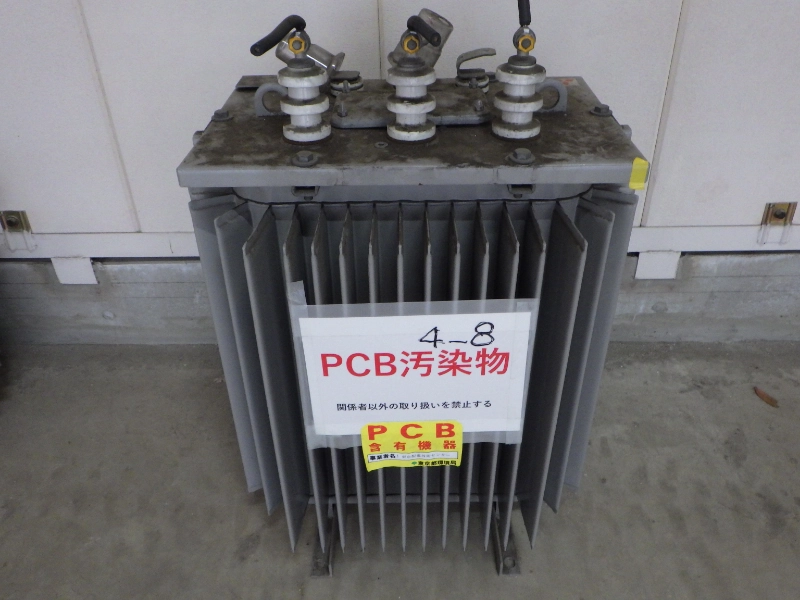

PCB廃棄物（変圧器）の例
なぜ「PCB不含有」とされた機器でもリスクがあるの？
数年前に、問い合わせ先メーカーから「PCBが含まれていない」と
判断されたからといって安心できません
- 注）ただし、検体を採取し分析調査を行なって「PCB無し」と確認していた場合は除きます。
一例として、ニチコン株式会社による安全基準の見直しに至った経緯をご紹介します。
まず背景として、約30年前、一般産業用変圧器の一部から「極微量のPCBが検出された」と日本電機工業会（JEMA）に報告があったことを受け、国の指示により業界全体で調査が実施されました。その結果、1989年以前に製造された絶縁油入機器については、微量のPCB混入を完全に否定できないことが判明しました。この状況を踏まえ、長期間にわたり、「1990年以降に製造された絶縁油入機器は安全」という判断が業界全体で一般的となっていました。
しかしニチコン株式会社は、より確実に安全を期すため、2022年4月1日に安全基準の見直しを実施しました。検証の結果、安全性が確認できる範囲は、「1990年以降」から「2004年4月以降」へと変更されました。
この基準変更の主な理由は、1990年から2004年3月までに製造された絶縁油入機器について、メーカーとして十分な調査・分析の実施が難しく、「微量PCB混入可能性を完全に否定できない」という慎重な判断に至ったためです。ニチコン株式会社は、現在もこの期間に製造された機器の分析結果を収集しています。
一方で、2004年4月以降に製造された絶縁油入機器に関しては、PCB分析を確実に実施しており、絶縁油中のPCBが不含有（0.5ppm以下）であることを確認・証明しています。なお、こうした安全判断の変遷は、国の法改正や業界の調査体制などの周辺状況の影響を受けたものであり、ほぼすべてのメーカーに共通して見られる動きとなっています。
- 注）本内容はあくまでニチコン株式会社としての見解であり、参考情報としてご理解ください。「微量PCBの混入可能性」につきましては、一般社団法人日本電機工業会および各社メーカーで詳細な報告・見解がなされておりますのでご参照ください。
環境省パンフレット「PCB含有の有無を判別する方法」（『ポリ塩化ビフェニル（PCB）使用製品及びPCB廃棄物の期限内処理に向けて』P.4より）

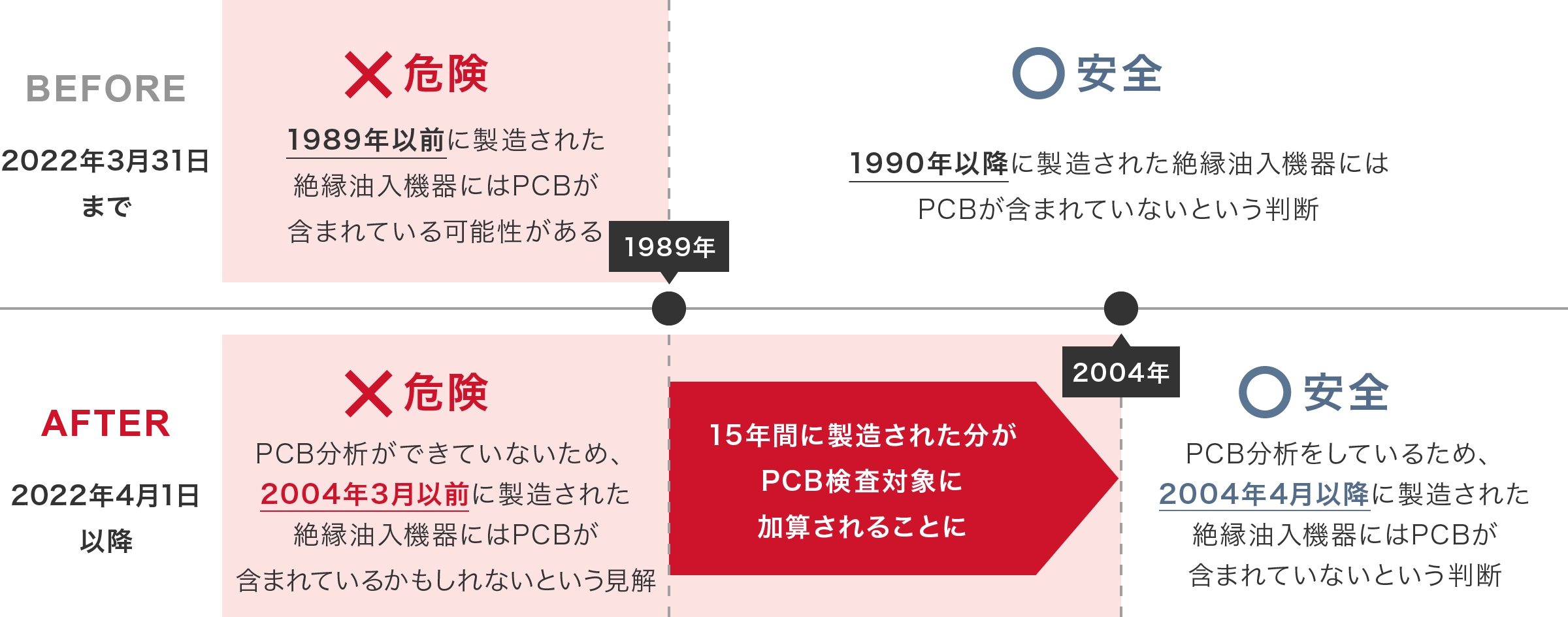

2022年4月1日付で変更されたPCB含有無の判断基準（ニチコン株式会社の場合）
お客様のキュービクル内に設置されている変圧器や
コンデンサにも、PCBが含まれている可能性があります。
ぜひ、いま一度検査の実施をご検討ください。
PCB含有機器の破棄期限は、2027年（令和9年）3月31日まで
低濃度PCB廃棄物は、処分期間を過ぎると、事実上処分することができなくなります。
PCB含有の検査から処理までのステップ
（キュービクルの入れ替えや破棄を行なった場合）
- 要件確認
- お打ち合わせ
- 現地調査
- PCB確認
注）該当メーカーか確認
- 工事方法のご提案
- お見積もり提示
- 発注のご検討
- PCB検査提案
- 現地調査からお見積もり提出まで約1ヵ月以上
- ご発注後、施工図面作成
- 仕様確定および納期調整
- 工事申請等を実施
- 最終確認
- キュービクル納品
- PCB検査
- 注）事前検査が可能な場合は工事の2ヵ月以上前に実施を推奨
- PCB検査の結果が出るまでは約2週間程
- 既設PCB含有機器廃棄手配
- 注）PCB含有機器の運搬および処分については紹介会社対応となります。
- 発注から納品まで、約3ヵ月から6ヵ月程度。納品時に実施するPCB検査で含有が確認された場合は、工事完了後から約2ヵ月程でPCB含有機器を廃棄手配。
お問い合わせからPCB含有物処理までは、通常約6ヵ月から1年を要します。
ただし、これはお客様の社内稟議等が滞りなく進んだ場合を想定した期間であり、
2025年度末にはお問い合わせやご依頼が集中することが予想されます。
まずは今すぐ、「お問い合わせ」だけでもご検討いただくことをおすすめします。
実は、キュービクルに潜むリスクはPCBだけではありません。
耐用年数を超えたキュービクルそのものが、
事故や損害を引き起こす危険を抱えています。
いつかは買い替えが必要になる変圧器。
耐用年数20年を超過した変圧器は、全国で約7割以上！
日本国内での変圧器稼働台数、約386万台のうち、更新推奨時期の20年を超過している第一次判断基準以前の変圧器は約281万台、約73%を占めると言われています（2021年度時点）。お客様の管理している変圧器も耐用年数を過ぎているかもしれません。
- 参考）一般社団法人日本電機工業会 「トップランナー変圧器の第三次判断基準について」
日本国内変圧器の稼働年数別構成比（2021年度時点）

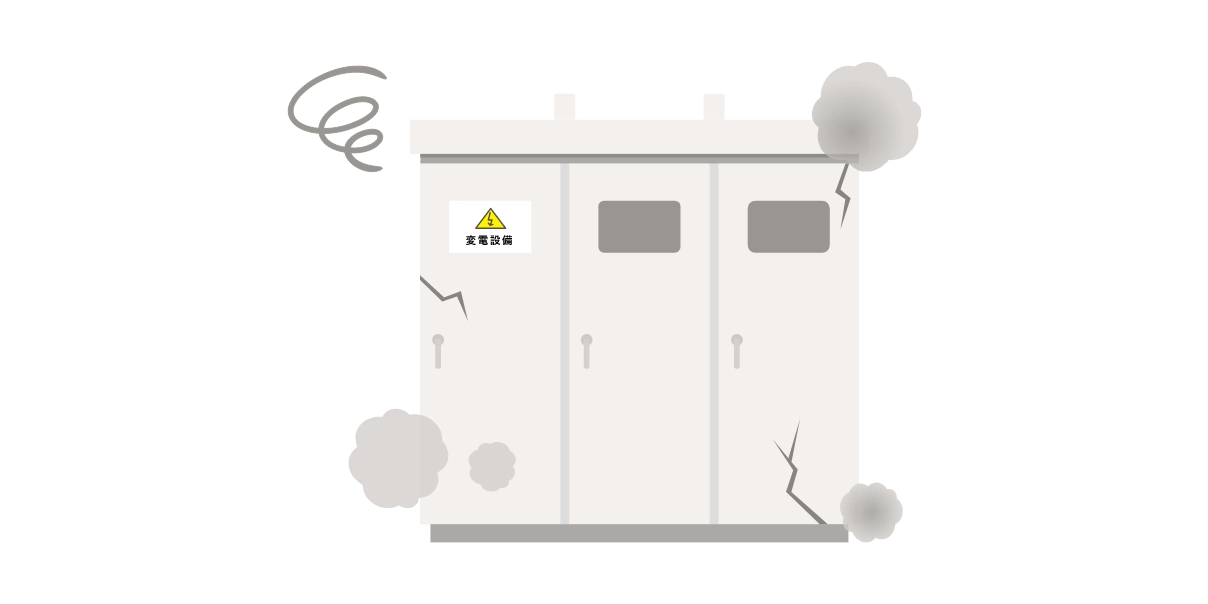

耐用年数を超過したキュービクルは、

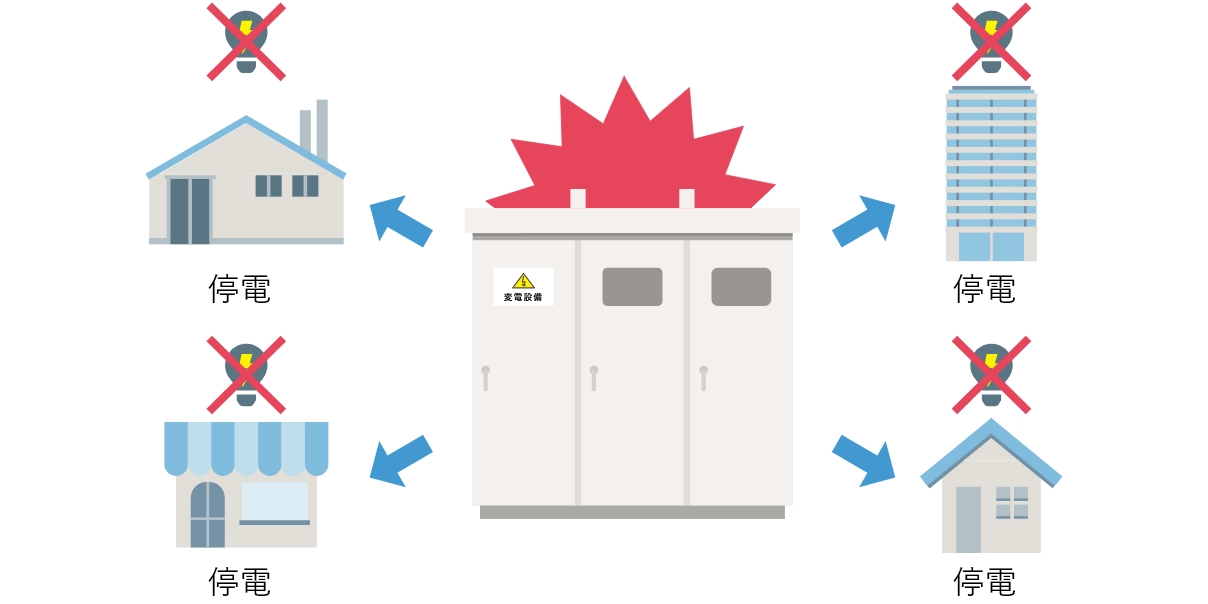

波及事故によって周囲に甚大な損害を与えるリスクがあります
キュービクルとは、電気を高圧で受電するための機器一式を金属製の外箱に収めたもので、工場やオフィスビル、マンションなど高圧電力を使用する建物に設置されています。
経年劣化によりキュービクルが故障すると、周囲のビルや施設にも甚大な損害を及ぼす「波及事故」を引き起こすリスクがあります。1つの配電線は平均1,500軒注1に送電しており、お客様のキュービクルで事故が発生した場合、住宅・ビル・学校・病院・交通信号など、同じ配電線から送電されている多くの場所で停電が発生する恐れがあります。さらに、状況によっては多額の損害賠償を請求される可能性もあります。また、老朽化したキュービクルはエネルギーの消費効率が悪く、割高な電気料金を払い続けることになる場合があります。まずはご所有のキュービクルの耐用年数をただちに確認することを推奨します。
- 注1）関東電気保安協会 Webサイト 電気のお役立ち情報「波及事故」より引用。
キュービクルの更新推奨時期は15年から20年
キュービクル内の高圧機器には寿命があります。築20年以上の建物に設置されたキュービクルは交換が必要と言われています。
- 出典）一般社団法人日本電機工業会「汎用高圧機器の更新のおすすめ」
波及事故のリスクがある
突然の故障による全館停電で、操業停止や機会損失のリスク、近隣に長時間の停電を引き起こすリスクなどがあります。さらに、緊急の修理対応で費用が割高になる可能性があります。
初期費用など費用面が心配なお客様には、リース購入もご提案できます
- 注 ）お引き受けには所定の審査がございます。
リース契約の場合は、譲渡条件付きのリース注1となります。
例えば、300万円のキュービクルを9年でリース契約した場合、月々40,500円（税別）よりご利用いただけます。
- 注 ）金額は参考価格です。（9年料率1.35%）
リコーリースをご活用いただくメリット
資金調達
銀行融資枠を確保しつつ、設備投資の購入資金をリースの活用でまかなうことができます。
動産総合保険
火災や水害などで破損した場合は、動産総合保険が適用されます。
- 注 ）保険対象事項についてはご契約時にご確認ください。
- 注 ）支払委託契約の場合は付保されません。
- 注1）リース終了後、物件はお客様へ無償で譲渡いたします。リース会社への返却は不要です。会計・税務上は売買と同じ扱いになります。固定資産税はお客様ご自身で納付をお願いします。
《リース契約等に関するご注意点》
- リース等のお申し込みには、リコーリースの審査が必要になります。
- 会計・税務処理に関しては、税理士・会計士にご相談の上、実施願います。
- お客様所有の建物（事務所・工場など）に設置することが条件となります。
その他、割賦・支払委託契約による導入も可能です。
詳しくは、リコージャパン営業担当までお問い合わせください。
- 注 ）一部のご相談については対応できない場合があります。
代表的なお悩みを例に、
リコージャパンの強みをご紹介します
リコージャパンはきめ細やかなサポートで、お客様が抱える些細な不安も払拭します。
販売、施工、その後のサポートまでワンストップで提供しています。
- 注 ）一部のご相談については対応できない場合があります。
導入後のメンテナンスも対応。
万が一のトラブルにも
対応いたします。
簡単なヒアリングシートをもとに、キュービクルの導入や交換についてご相談できます。
全国349注1の拠点できめ細やかな
サポート。提案から納入まで
ワンストップで対応いたします。
- 注1）2024年4月1日時点
リコージャパンは建設業許可を持つ電気工事会社ですので、
キュービクル内のすべての機器に対応できます。
PCB検査等で含有の有無を確認の上、PCB特措法を遵守し適切に対応いたします。
低濃度PCBの汚染の可能性があり、濃度測定および分析が必要な機器例

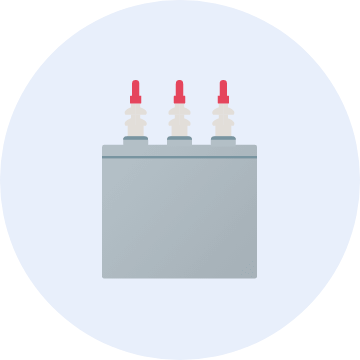

古いコンデンサなど
（絶縁油封じ切り機器の場合）
古い変圧器など
（絶縁油採取可能な機器の場合）
キュービクルのよくあるご質問
Aキュービクルは受注生産品となっており、お客様の仕様によって異なります。工事方法と合わせて現地状況を確認の上、費用を算出させていただきます。
A現在、小規模施設向けのPF・S形で3ヵ月程、より大規模な施設向けのVCB形で6ヵ月程必要となります。
A全館停電となりますので、サーバーの事前停止や冷蔵庫内の確認等、停電しても問題ないようご準備ください。
A対応できます。
A対応できます。その他にPAS（Pole Air Switch）やUGS（Underground Gas Switch）およびUAS（Underground Air Switch）の設置工事等も対応しております。
A処分期限を過ぎたものに関しては、判明次第すぐに行政への連絡が必要です。行政からの指示があるまで保管をお願いいたします。
