RICOH eWhiteboard 4200 主な仕様・寸法図
主な仕様
| 商品名 | RICOH eWhiteboard 4200 | ||
|---|---|---|---|
| 品種コード/安心3年モデル | 755285/755296 | ||
| JANコード/安心3年モデル | 4961311957321/4961311959967 | ||
| 型番/安心3年モデル | 4200/4200M3Y | ||
| 設置 | 平置き 壁掛け スタンド置き |
||
| セキュリティスロット | 7か所 | ||
| 重量 | 約5.9Kg | ||
| 寸法 | 高さ | 666.6mm | |
| 幅 | 891.3mm | ||
| 厚さ | 14.5mm | ||
| ベゼル幅*1 | 12.5~23.0mm | ||
| 防塵/防水*2 | IP65（本体のみ） | ||
| 電子ペーパー（EPD） | 画面サイズ | 42inch | |
| アスペクト比 | 4:3 | ||
| 解像度（H×V） | 2160×2880pixel | ||
| 諧調*3 | 16諧調 | ||
| コントラスト | 12:1 | ||
| ガラス表面処理 | AG/AF | ||
| フロントライト | なし | ||
| タッチセンサー | 方式 | EMR | |
| 検知レート*4 | 240Hz | ||
| 位置ズレ*5 | ±0.5〜±1.0mm | ||
| 分解能 | 0.01mm（2540ppi） | ||
| ペン本数*6 | 専用パッシブペン×1本 | ||
| ペン電源 | 充電不要 | ||
| ペン防水 | 対応 | ||
| ペン収納 | ペンホルダー付属 | ||
| 指入力 | なし | ||
| 外部インターフェイス | 電源ボタン | 1個（防水） | |
| 電源LED | 1個（防水） | ||
| データ交換用USBポート*7 | 1個（防水） | ||
| 電源ポート*8 | 1個（防水） | ||
| Wi-Fi | 規格 | IEEE 802.11a/b/g/n/ac | |
| AP機能*9 | あり | ||
| STA機能*10 | あり | ||
| 認証・暗号化方式 | 【AP機能】Open/WEP/WPA-PSK TKIP/WPA-PSK AES/WPA2-PSK TKIP/WPA2-PSK AES 【STA機能】WPA/WPA2-PSK/WPA2-EAP-PEAP/WPA2-EAP-TLS |
||
| バッテリー | 容量 | 14,800mAh | |
| 接続方式 | 本体内蔵 | ||
| 駆動時間 | 遠隔共有*11 | 10時間 | |
| 充電時間 | 6時間 | ||
| 本体動作充電 | 可 | ||
| バッテリー単体充電 | なし | ||
| ACアダプター | 定格入力 | 100〜240VAC 50/60Hz | |
| 定格出力 | 12VDC/3A | ||
| 本体部寸法（W×H×D） | 66×28×66mm | ||
| DCコードプラグ形状 | USB Type-C | ||
| 使用環境 | 温度 | 本体 | 0～50°C |
| ACアダプター | 0～40°C | ||
| バッテリー充電 | 10～40°C | ||
| 湿度 | 本体 | 0～100%RH | |
| ACアダプター | 20～80%RH | ||
| 標高 | 2,000m未満 | ||
| 保管環境 | 温度 | -20～60°C | |
| 湿度 | 15～80%RH | ||
| 標高 | 2,000m未満 | ||
| 販売対象国 | 日本 | ||
| 本体同梱品 | 専用ペン（白）、ペンホルダー、交換用ペン先（4個）、ACアダプター、ACケーブル、使用説明書、保証書 | ||
| 本体保証期間 | 1年間無償保証 | ||
- *1画面短手一辺のみ広く、他の三辺は狭い
- *2ACアダプターは非防水
- *3グレースケールのみ
- *4デフォルト値、コマンドにより異なる
- *5画面中央部〜周辺部
- *62本同時使用はオプション
- *7Micro USB2.0 Type-B
- *8USB Type-Cコネクター
- *9デュアルSSIDアクセスポイント機能を搭載しています。
- *10ステーション機能を搭載しておりますので、アクセスポイントからネットワークに接続できます。
- *1125°C（使用条件による）
使用上の留意事項
- 本製品のUSBポートはMicro USB2.0 Type-Bです。バージョンアップ等を行う場合にはご留意ください。
- 納品後初回起動時は、電源をつないで起動してください。
- 製品の設置場所は、床面または壁面が不安定な場所や振動のあるところは避けてください。また、平置き利用時は平らな面に設置してください。
- 本体の上にモノを置かないでください。
- 本機を移動させる場合は、必ず機器をシャットダウンしてください。
- 寒冷地では起動、動作が若干遅くなる場合がありますが、製品不良ではありません。
- 本製品は防塵防水性能を有していますが、完全水没、洗剤、海水、飲料等の液体には対応していません。又ACアダプターは防水対応していません。
- 本体パネル上に黒点等が存在する場合があります。製品の動作に影響を与える故障ではございませんので予めご了承ください。
- 本製品は、暗所では見えづらい場合があります。
- 遠隔地とのリアルタイム共有機能、パソコンやタブレットでの画面共有閲覧を使用する際は、別途「RICOH eWhiteboard Add-on Service」の契約が必要です。
- ※会社名及び製品名は、それぞれ各社の商号、商標または、登録商標です。
- ※RICOH eWhiteboard 4200は、オープンソースを一部採用しているためソースコードを公開します。
次のURLからソースコードの閲覧、ダウンロードができます。http://www.support-download.com/bb/html/dr_ut_e/oss/index.htm
寸法図
●本体
RICOH eWhiteboard 4200
＜寸法＞
＜前面＞

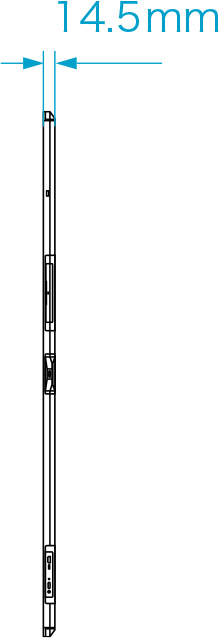

＜側面＞
- ※本体には、専用ペン（白）・ペンホルダー・交換用ペン先（4個）・ACアダプター・ACケーブル・使用説明書・保証書が同梱されています。

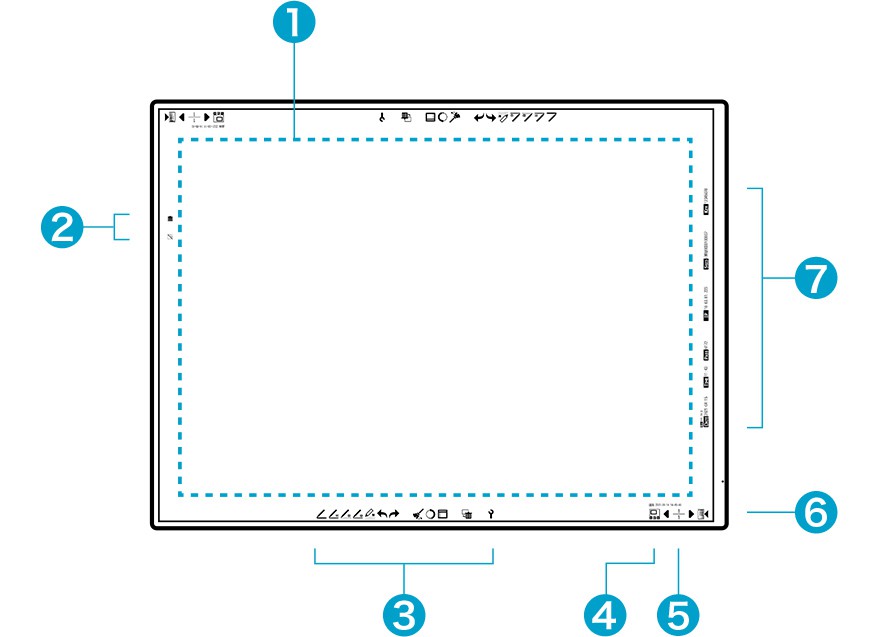

＜画面表示＞
- ①手書き領域
- ②Add-on Serviceエリア
バッテリー状況や、遠隔共有状態が表示されます。 - ③メニューボタン
手書き領域へ書き込み、書き込み内容に対する操作を選択します。 - ④ズームパンウィンドウ表示
拡大率の変更や、表示領域の指定が行えます。 - ⑤ページ数表示
現在のページ数と、前後へのページめくりを行います。 - ⑥ページナビ表示
文書としおりの一覧が表示されます。 - ⑦情報表示エリア
日時、ソフトウェアバージョン、IPアドレス、SSID、パスコード等が表示されます。
●オプション
RICOH eWhiteboard Protective Case Type 1

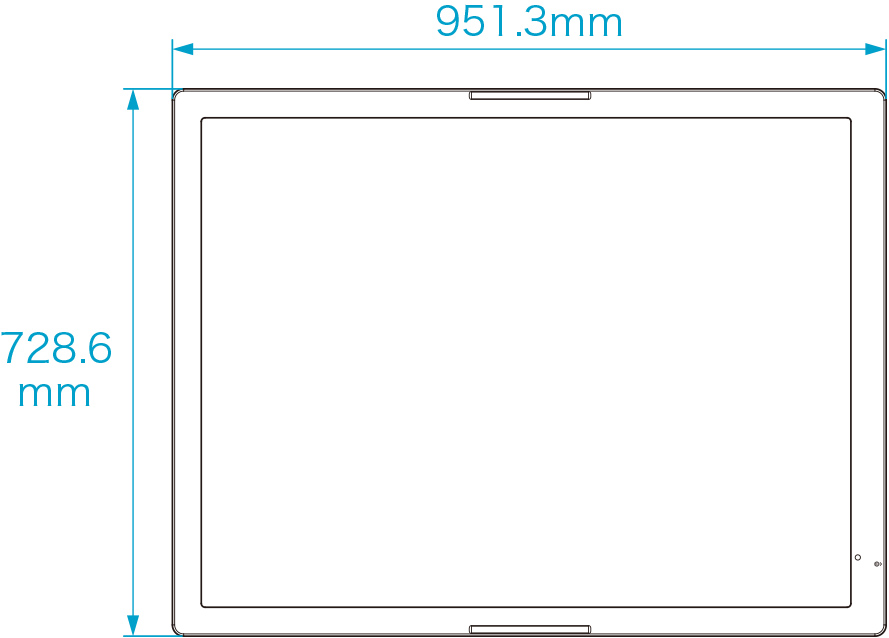

＜前面＞

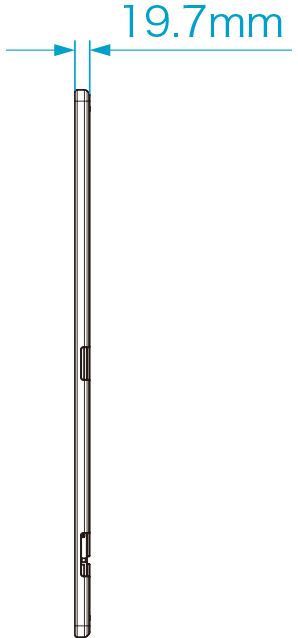

＜側面＞
RICOH eWhiteboard Stand Type 1

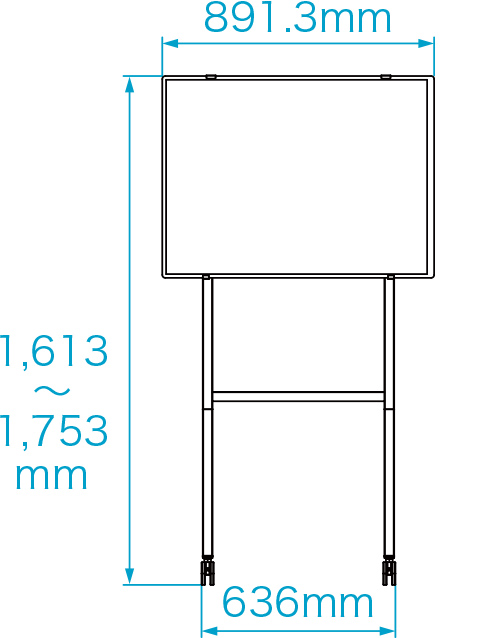

＜横懸架時前面＞

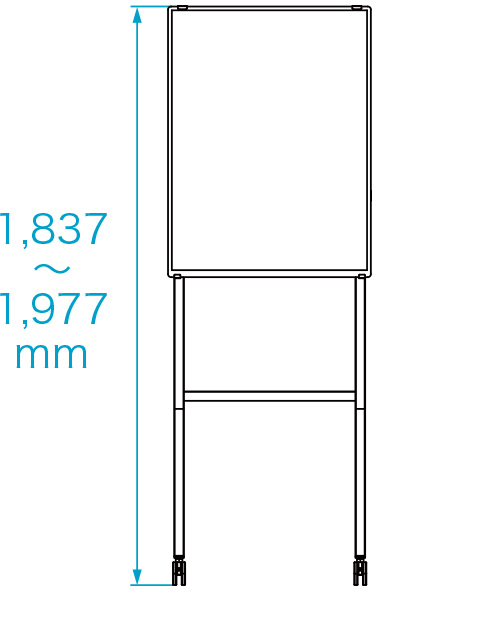

＜縦懸架時前面＞

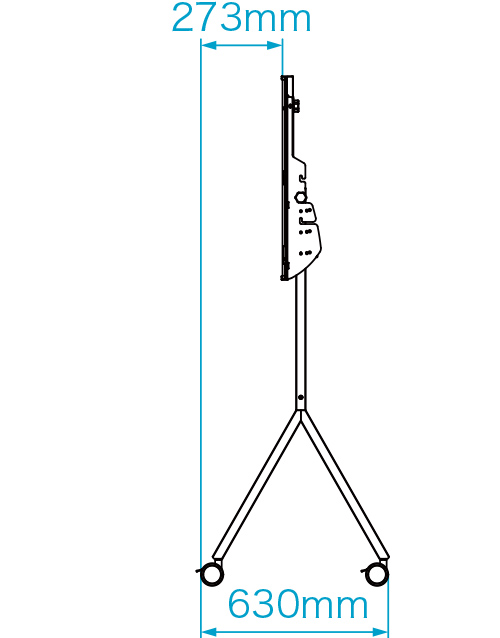

＜側面＞
- 【横懸架時前面、0度設置時】
- ・ディスプレイ中心
最低 1,277mm/最高 1,417mm（70mm刻みで3段階調整） - ・ディスプレイ上端
最低 1,613mm/最高 1,753mm（70mm刻みで3段階調整）
- 【縦懸架時前面、0度設置時】
- ・ディスプレイ中心
最低 1,395mm/最高 1,535mm（70mm刻みで3段階調整） - ・ディスプレイ上端
最低 1,837mm/最高 1,977mm（70mm刻みで3段階調整）
- 【懸架角度】
- ・0度/10度/15度の3段階調整
