RICOH Smart MES 照明･空調制御システムシステム構成例と主な仕様

システム構成例
主な機能
主なWeb操作画面
システム構成仕様
周辺機器仕様

システム構成例

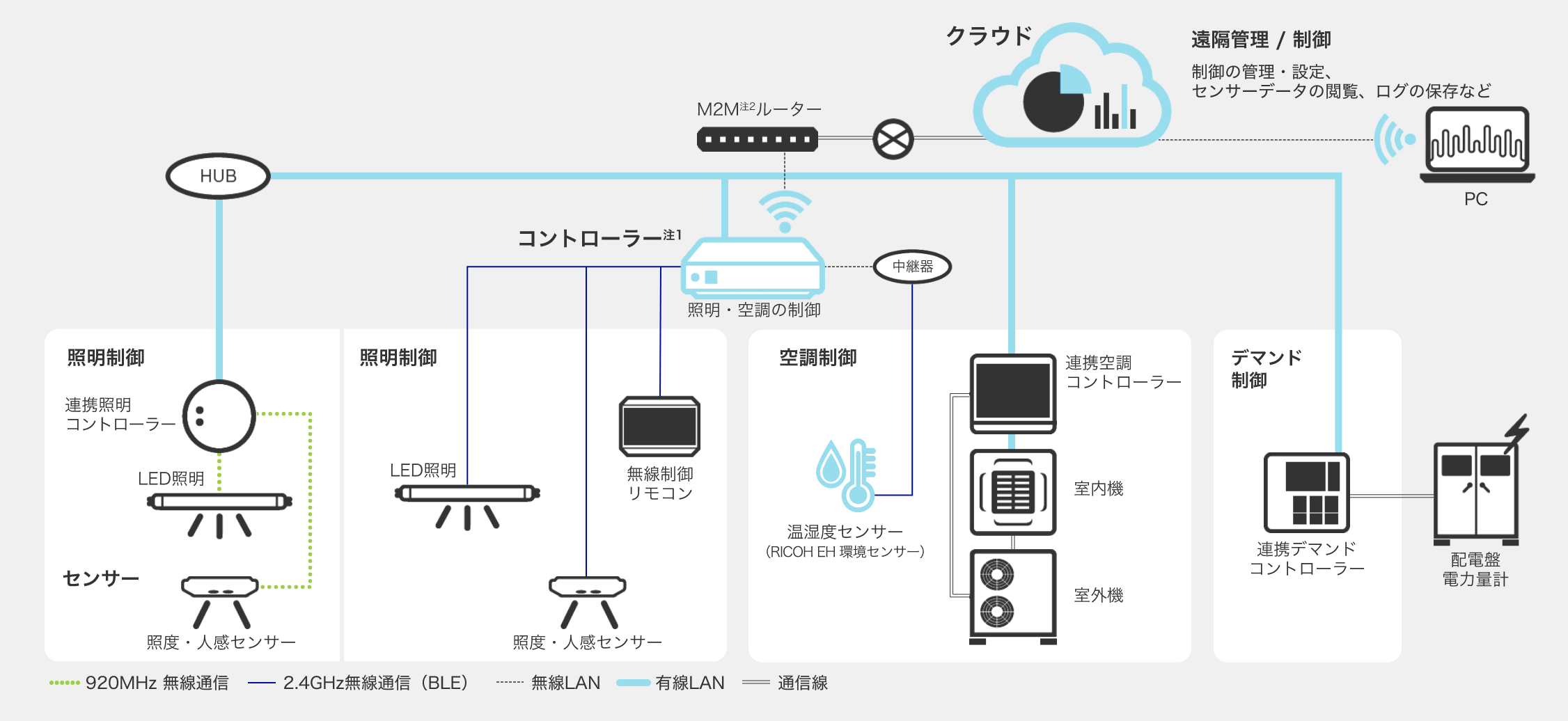

照明機器、空調機器、デマンドコントローラーの3つを、クラウドに接続されたコントローラー^注1からPCブラウザを通じて監視および制御します。コントローラーはM2M^注2ルーターを介してクラウドに接続されます。さらに、コントローラーと無線通信でつながれた「照度・人感センサー」が照明機器を、コントローラーと中継器を介して無線通信でつながれた「温湿度センサー（RICOH EH 環境センサー）」が空調機器を制御する仕組みです。
照明制御は、連携可能な照明メーカーが2種あり、コントローラー下の制御リモコンを無線で接続する構成と、連携照明コントローラーを有線LANにて接続する構成の2つから選択することができます。空調制御は、コントローラー下の連携空調コントローラーと室内機を有線LANにて接続します。デマンド制御では、コントローラー下に有線LANで接続する連携デマンドコントローラーを用いており、配電盤の電力量計からも通信線で接続されています。

注1）コントローラーの対象ハードウェア機器はお問い合わせください。
注2）Machine to Machine

注）連携対象機器はお問い合わせください。
注）お客様の環境や運用によっては、充分な省エネ効果が見込めない場合があります。

温湿度センサー（RICOH EH 環境センサー）の詳細はこちら

主な仕様

主な機能

	機能	内容
照明制御	スケジュール制御	曜日や時間ごとに制御内容を設定できます。祝日などの特異日も例外として登録できます。
	外光利用	窓から差し込む光（外光）を利用して、照明の明るさを調節します。
	人感連動制御	人感センサーによる人の在・不在情報をもとに照明を制御します。^注1
	累計電力量（照明の推測^注2）の表示	30分ごとのデマンド値、累計電力量（日別、月別）をグラフ表示します。
	在・不在情報の表示	現時点の人の在・不在情報を確認でき、遠隔からスペース稼働状況を監視できます。在・不在情報（5分、10分、20分、30分、日別、月別）をグラフ表示、CSV出力（日別）ができます。^注3
	マップ表示	フロア図に照明のグループ、在・不在情報を重ねて表示します。
空調制御	スケジュール制御	曜日や時間ごとに制御内容を設定できます。祝日などの特異日も例外として登録できます。
	事前運転制御	スケジュール制御に基づいて温湿度センサーが室温と設定温度に一定以上差があると検知した場合、空調機を事前に稼動させます。
	人感連動制御	人感センサーによる人の在・不在情報をもとに空調を制御します。^注1
	快適性優先、省エネ優先	温湿度センサーの計測温度と人感センサーによる人の在・不在情報により設定温度を変更し、室温を一定に保つようにします。省エネ優先は設定温度より室温が冷やしすぎたり、暖めすぎたりする場合に設定温度を変更します。
	在・不在情報の表示	現時点の人の在・不在情報を確認でき、遠隔からスペース稼働状況を監視できます。在・不在情報（5分、10分、20分、30分、日別、月別）をグラフ表示、CSV出力（日別）ができます。^注3
	温湿度情報の表示	温度・湿度（30分、日別、月別）をグラフ表示できます。CSV出力（日別）ができます。
	マップ表示	フロア図に空調のグループ、在・不在情報と温湿度情報を重ねて表示します。
デマンド制御	デマンド制御	デマンドコントローラーからの警報（4段階）をもとに、照明・空調を自動制御します。
	デマンド値の表示	30分ごとのデマンド値、最大需要電力（日別、月別）をグラフ表示します。
	累計電力量の表示	消費電力量（日別、月別）をグラフ表示し、電力の見える化ができます。
	警報履歴の表示	デマンド制御の警報履歴〈日時、デマンド制御開始終了、警報種類、現在電力（kW）、予測電力（kW）〉を表示します。

注1）人感センサーの検知条件は機器の仕様によります。人が居る場合も不在と検知される場合があります。
注2）センシング制御およびスケジュール設定値で算出した推測値です。壁スイッチやリモコンによる操作は、照明の推測値に反映されません。
注3）在・不在情報は人感センサーが検知した情報をもとに算出しています。

RICOH Smart MESの主なWeb操作画面

照明制御　スケジュール設定

曜日ごとに以下の設定が可能

時間：1分単位
電源：ON/OFF
調色：100K単位
調光率：1％単位
人感連動：ON/OFF
不在時点灯保持時間：1分単位（0分から60分）
- 注）不在検知から、2段階での減光設定
外光利用：ON/OFF

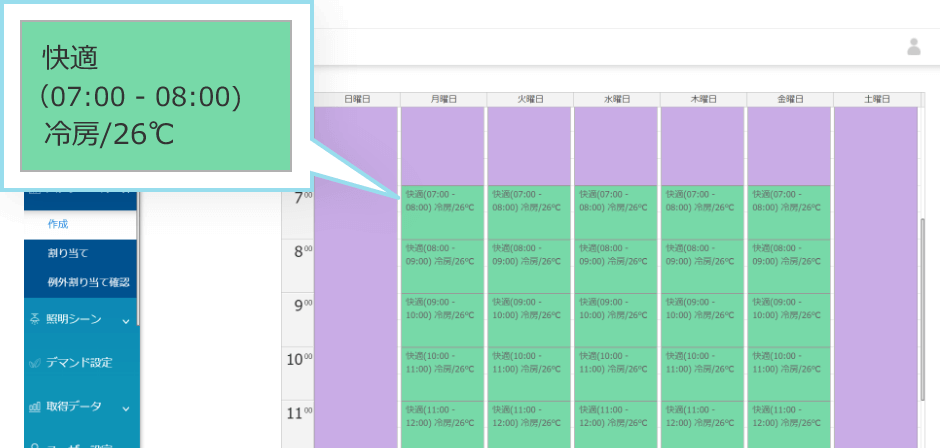

空調制御　スケジュール設定

曜日ごとに以下の設定が可能

時間：1分単位
電源：ON/OFF
温度：1℃単位
運転モード：冷房、暖房、送風、ドライ、自動
風量：弱、強、急
風向：上吹き、下吹き、スイング
センサー制御：人感連動、省エネ優先、快適性優先
事前運転：あり/なし

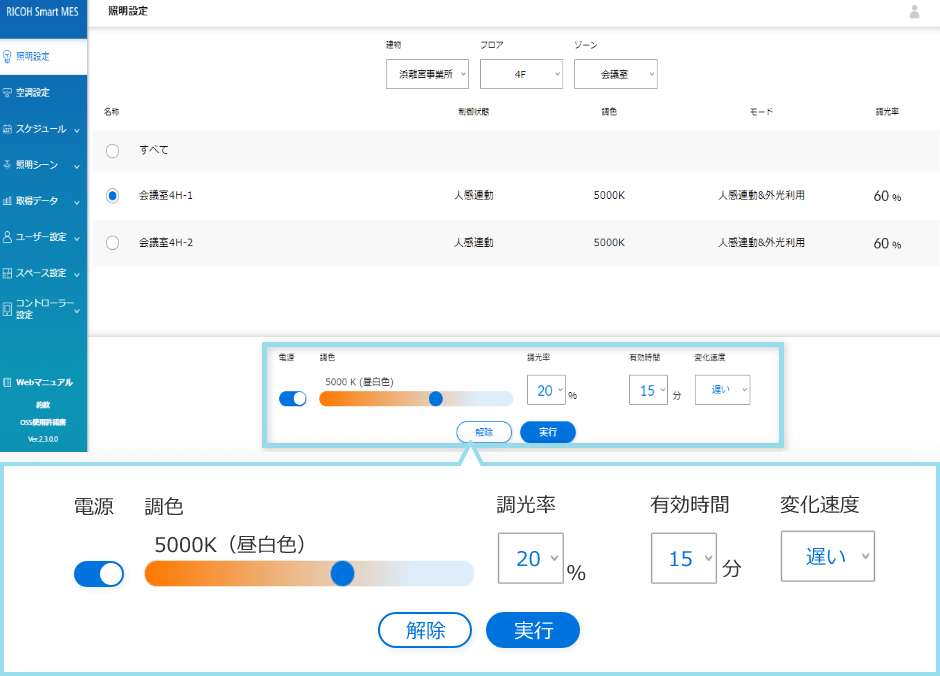

照明手動制御

照明グループごとに以下の設定が可能

電源：ON/OFF
調色：100K単位
調光率：1%単位
有効時間：1分単位（0分から180分）
変化速度：5段階（速い、やや速い、普通、やや遅い、遅い）

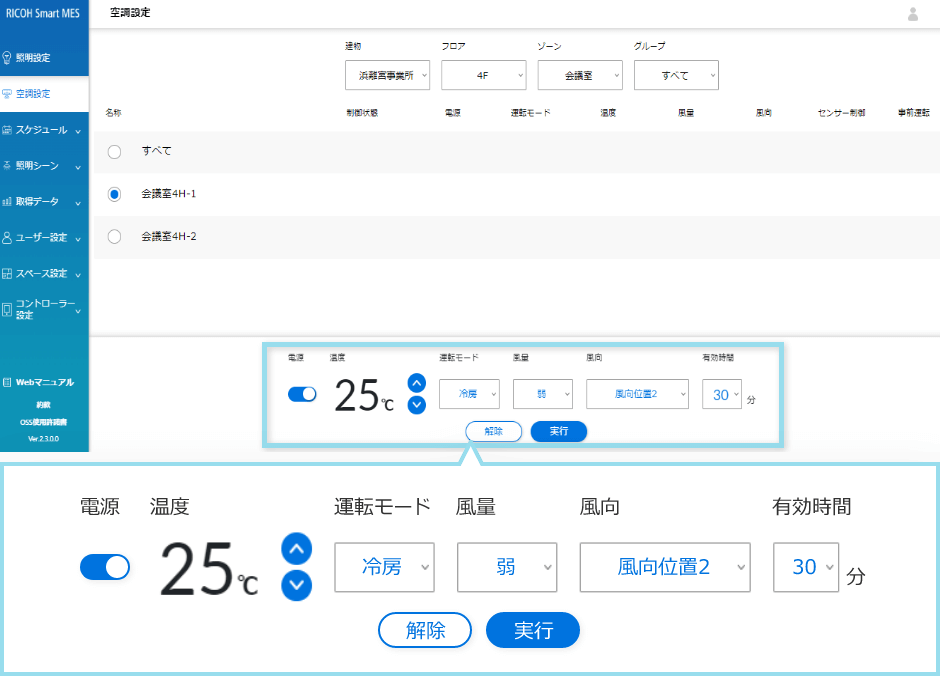

空調手動制御

空調室内機ごとに以下の設定が可能

電源：ON/OFF
温度：1℃単位
運転モード：冷房、暖房、送風、ドライ、自動
風量：弱、強、急
風向：上吹き、下吹き、スイング
有効時間：1分単位（0分から180分）

システム構成仕様

	仕様	内容
クラウドシステム	システム	照明制御、空調制御、デマンド制御の管理および設定ができます。消費電力量の表示、照明・空調のセンサーデータの表示と蓄積ができます。（5年間）注）ネットワーク不具合、機器故障などにより、センサーデータが欠落する場合があります。センサーデータはコントローラーからクラウドに定期的にアップロードします。
	接続台数	最大15台のコントローラーが接続可能
	管理台数	LED照明：最大1,800 空調機：128
	エリア数	事業所：1 建物：最大10（事業所内の建物）フロア：最大20（事業所内の建物の各フロア）ゾーン：最大100（フロア内のスペース）グループ：最大1,800
ソフトウェア（コントローラー内）	管理台数	1台あたり最大管理台数は250台（クラウドとコントローラーを除く照明機器、連携照明コントローラー、照度・人感センサーのすべてを含みます。）注）対象のハードウェア機器はお問い合わせください。

周辺機器仕様

	仕様	内容
Web遠隔管理PC	Webアプリケーション推奨環境	Windows^® 8.1以上、ブラウザ：Google Chrome^™ バージョン83以降注）スマートデバイスには対応していません。
対応言語	日本語

仕様

内容

Web遠隔管理PC

Webアプリケーション推奨環境

Windows^® 8.1以上、ブラウザ：Google Chrome^™ バージョン83以降

注）スマートデバイスには対応していません。

対応言語

日本語

注）Windowsは米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
注）Windowsの正式名称は、Microsoft Windows Operating Systemです。
注）Google ChromeはGoogle Inc.の商標です。
注）Wi-Fi^™は、Wi-Fi Allianceの商標です。
注）対象の照明器具は、株式会社遠藤照明製SmartLEDZ Fitシリーズ、東芝ライテック株式会社製無線T/Flecs^™システム対応照明器具（五十音順）です。
注）対象のデマンドコントローラーは、大崎電気工業株式会社製スーパーマックス15です。
注）その他、記載の会社名および製品名・ロゴマークはそれぞれ各社の商号、商標または登録商標です。
