プラスチックのリサイクル工程では、原料にポリ塩化ビニル（PVC、以下塩ビ）が混入すると、塩素由来の酸が発生し、製品の品質や設備に重大な影響をもたらします。とりわけポリエチレンテレフタラート（PET）のリサイクルでは、わずか数十ppmの塩ビ混入でも樹脂が黄変・脆化し、高価な製品に使用できなくなるケースが報告されています。
塩ビ混入については、その発生経路と検知・除去方法を把握しておくことが重要です。本記事では、塩ビ混入が深刻な影響を及ぼすメカニズムから、混入経路、選別技術、受入規格、国際規制、および現場での防止策までを順に解説します。

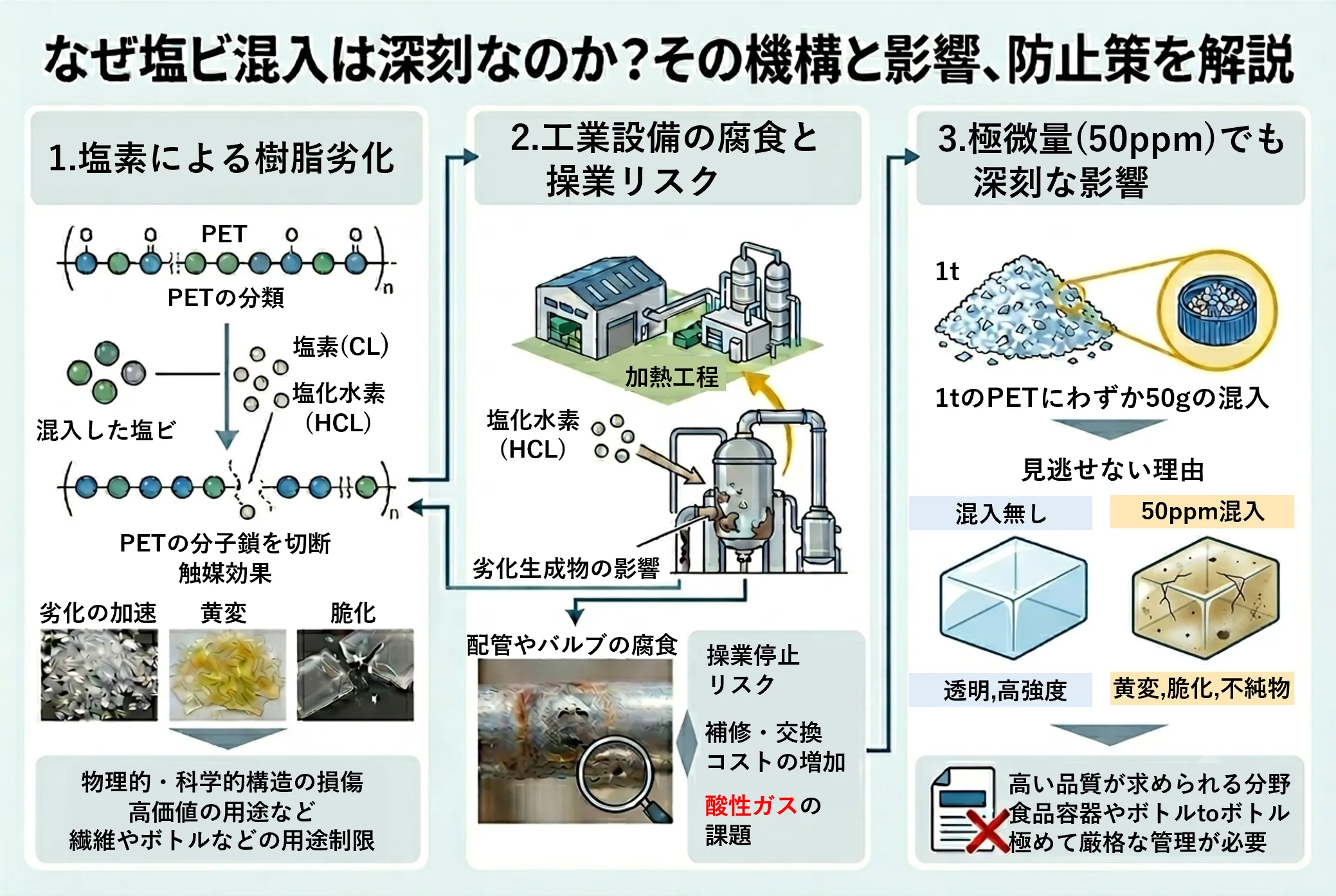

PETの再加工時に塩ビが混入していると、加熱によりPVCが分解し、塩化水素（HCl）が放出されます。この塩化水素はPETの分子鎖を切断する触媒として働き、ごく微量でも樹脂の劣化を大幅に加速させます。少量のPVC混入によってもPETの鎖切断が促進され、不純物の存在により分子量低下や黄変が進行することが報告されています（参照*1）。
劣化したPETは黄変し、脆化します。PETの物理的・化学的構造が損なわれることで、繊維やボトルなど高付加価値用途への適用が困難になります。さらに、加工中に塩化水素ガスが発生する可能性があり、汚染物質管理や設備・運用面での対応が求められます（参照*2）。
PVCやPSはPETと相溶性が低く、融点や熱挙動の違いにより、溶融加工時に混在すると品質低下を引き起こします。塩ビに由来する脱塩化水素反応がPET分解を誘発し、さらにポリアミド（PA）はPETのアミノリシスを促進して鎖切断を増加させることが報告されています（参照*3）。こうした連鎖的な劣化が、塩ビ混入を少量でも見逃すことができない理由です。

塩ビ混入の影響は、製品品質にとどまらず工程設備にも及びます。熱分解（パイロリシス）工程では、原料中にハロゲン元素や硫黄が含まれることで、腐食性成分の発生や装置内環境の悪化が生じ、反応器や配管における腐食リスクが高まります。さらに、これらの元素は金属成分の溶出を通じた触媒汚染や、コーキング（炭素析出）といった操業障害を引き起こす要因ともなります。加えて、酸素由来成分はすす（微粒炭素）の生成を促進するなど、複合的な運転リスクが報告されています（参照*4）。
PVCの熱分解により発生する塩化水素（HCl）は、金属表面の腐食を引き起こすだけでなく、配管の接合部やバルブなどの劣化を促進し、設備寿命の短縮につながります。こうした酸性ガスは作業環境中の有害因子としても知られており、米国労働安全衛生局（OSHA）の技術資料においても、加熱・分解に伴って発生する対象物質として塩化水素が取り扱われています（参照*5）。設備補修や交換の頻度が増加すると操業停止を伴うため、生産効率と安全性の両面でコスト増加を招きます。

PVC混入による品質低下は、極めて低い濃度領域から生じます。PET再生品においては、塩ビ汚染の悪影響が約50ppmという微量でも発現する可能性があります。ボトルや食品容器用途では塩ビの混入は極めて厳しく制限されるため、わずかな混入であっても用途制限につながるおそれがあります（参照*2）。
50ppmとは、1tのPET原料中に約50gのPVCが含まれる状態に相当します。このような微量であっても、PETの黄変や脆化を引き起こす可能性があるため、食品容器用途やボトルtoボトル用途のように高い品質が求められる分野では、さらに厳格な純度管理が必要となります。目視では判別できないレベルの混入が製品価値を大きく損ねる点が、塩ビ混入問題の本質的な難しさです。

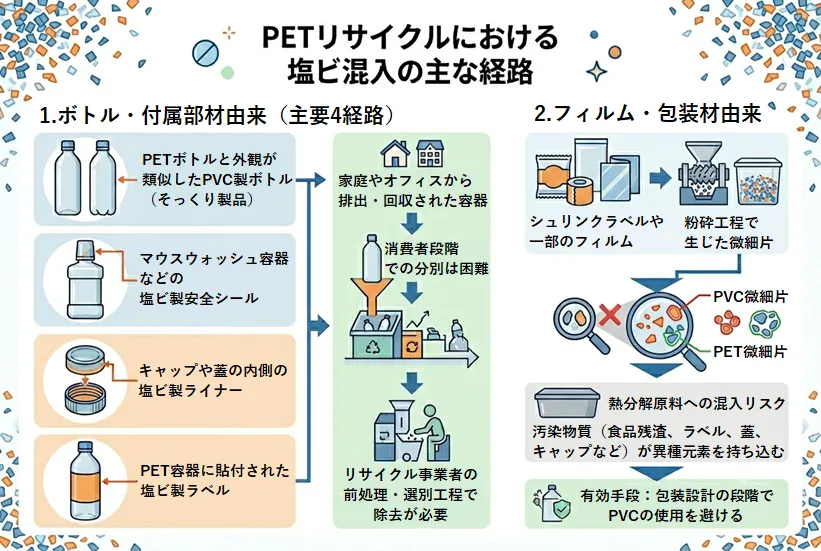

PETリサイクル工程に塩ビが入り込む経路としては、代表的に以下の4つが挙げられます。
1つ目は、PETボトルと外観が類似したPVC製ボトル（塩ビ製）であり、目視のみでは識別が困難なため混入の原因となります（いわゆる「そっくり製品」）。
2つ目は、マウスウォッシュ容器などに用いられる塩ビ製の安全シールです。これらはベーリング前の前処理工程での除去が求められます。
3つ目は、一部のキャップや蓋の内側に使用されている塩ビ製ライナーです。
4つ目は、PET容器に貼付された塩ビ製ラベルです（参照*2）。
これらはいずれも、家庭やオフィスから排出された使用済み容器が回収される過程で混入します。特にキャップライナーやラベルは容器と一体化している場合が多く、消費者段階での分別は困難です。このため、リサイクル事業者側での前処理・選別工程において除去する仕組みが不可欠となります。

ボトル以外の包装材も、塩ビ混入の要因となります。シュリンクラベルや一部のフィルムにPVCが使用されている場合、取り扱い時や破砕工程で生じた微細片は、既存の選別技術では検出が困難になることがあります。キャップライナーやシュリンクラベルなどの付属部材に加え、破砕時に微細化した破片は、混入源の一例として挙げられています（参照*2）。
熱分解用の原料においても同様の課題があります。使用済みプラスチック包装には食品残渣、ラベル、蓋、キャップなどの汚染物質が含まれており、これらが原料中に不要な異種元素を持ち込みます（参照*4）。こうした背景から、包装設計の段階でPVCの使用を避けることは、下流工程における混入リスクを低減する有効な手段といえます。

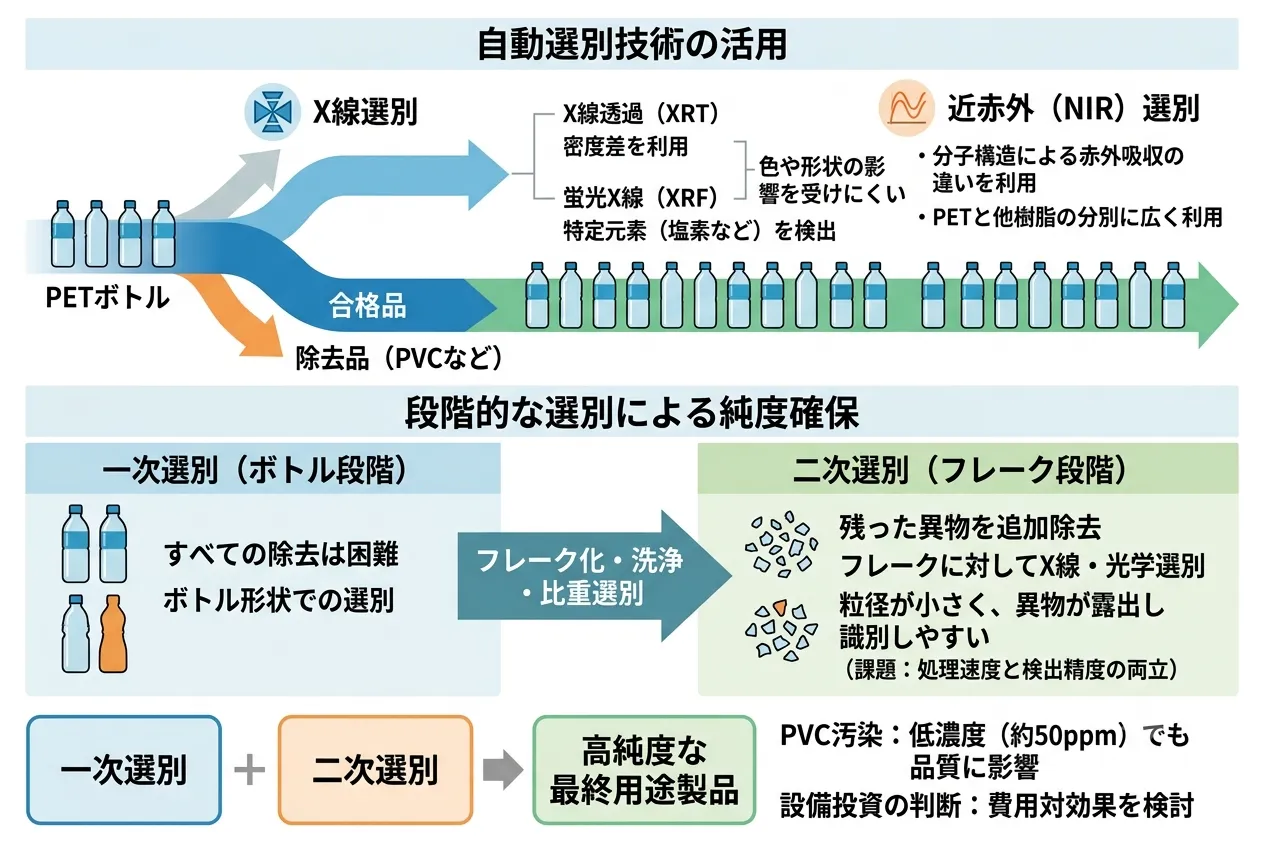

PVC混入を防ぐ第一の手段は、自動選別装置の活用です。現在主に用いられている選別技術には、光学式選別、X線透過（XRT）、蛍光X線（XRF）、近赤外（NIR）などがあります。中でもX線を利用した選別技術は、PET主体のボトル流から塩ビを分離する上で高い識別性能を有する手法として知られています（参照*2）。
XRTは主に材料の密度差を利用して識別を行い、XRFは塩素など特定元素の存在を検出することでPVCを特定します。これらの手法は色や形状の影響を受けにくいという特長があります。一方、NIRは分子構造に基づく赤外吸収スペクトルの違いを利用して材質を識別する方式であり、PETと他樹脂の分別に広く用いられています（参照*6）。原料の状態や処理条件に応じて、複数の技術を組み合わせることが選別精度の向上につながります。

ボトル段階での一次選別だけでは、すべてのPVCを除去することは困難です。PET再生工程では、洗浄や比重選別を経た後も残留異物を低減するため、フレークに対してX線選別や光学選別による追加処理が実施される場合があります（参照*2）。
塩ビ汚染は約50ppmという低濃度でも品質への影響が生じ得るため、最終用途に応じた純度を確保するには、ボトル段階に加えフレーク段階での二次選別が重要となります。フレーク化により粒径が小さくなることで、異物が露出し識別しやすくなる場合もありますが、その一方で処理速度と検出精度の両立が課題となります。
このため、設備投資の判断には最終製品の要求純度を踏まえた費用対効果の検討が不可欠です。一次選別と二次選別を組み合わせた段階的な精製が、現実的かつ有効な対応策といえます。

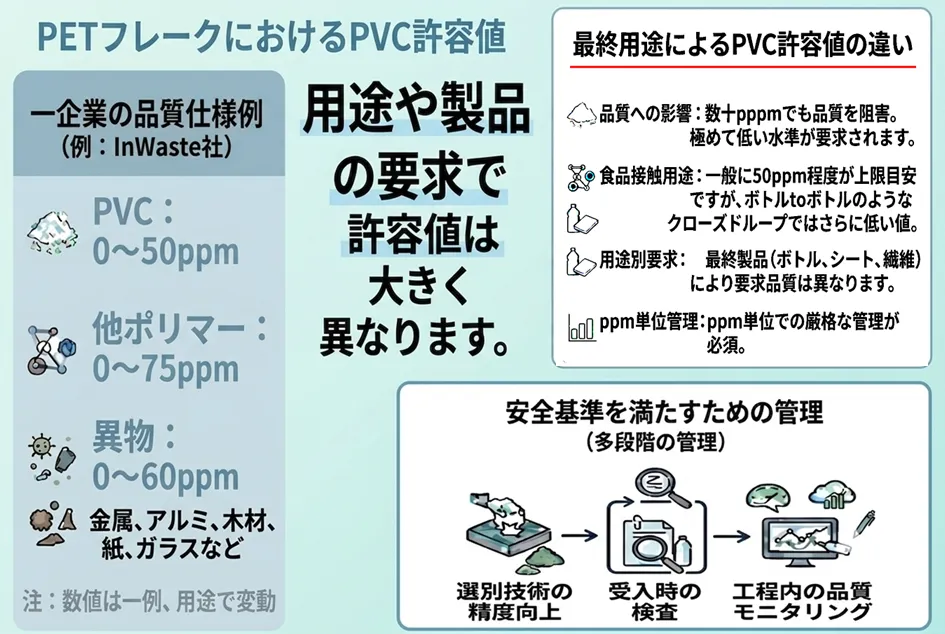

再生PETフレークの取引では、PVCの含有量がppm単位で管理されています。
一例として、チェコの再生PETメーカーである InWaste, s.r.o. 社の購入品仕様・品質要求書では、PVC含有量を0～50ppm、その他のポリマー（PA、HDPE、PP、PS、PETGなど）を0～75ppm、金属やアルミ・木材・紙・ガラスなどの異物を0～60ppmと定めています（参照*7）。
ただし、これらの数値はあくまで一企業の品質仕様の例であり、用途や最終製品の要求によって許容値は大きく異なります。自社の最終製品がどの規格に対応する必要があるかを事前に確認することが重要です。

食品容器や飲料ボトルなど食品接触用途に再生PETを使用する場合、PVCの混入に対する許容度はさらに厳しくなります。
最終用途（ボトル、シート、繊維など）によって要求品質は異なりますが、PVCは数十ppmレベルでも品質への影響が指摘されており、一般にその許容量は極めて低い水準に設定されています（参照*2）。
食品接触グレードのPETフレークでは、50ppm程度を上限とする仕様例が一つの目安とされることがありますが、ボトルtoボトルのようなクローズドループ用途では、さらに低い値が求められる場合があります。
安全基準を満たすためには、選別技術の精度向上に加え、受入時の検査および工程内の品質モニタリングを組み合わせた多段階の管理が重要です。

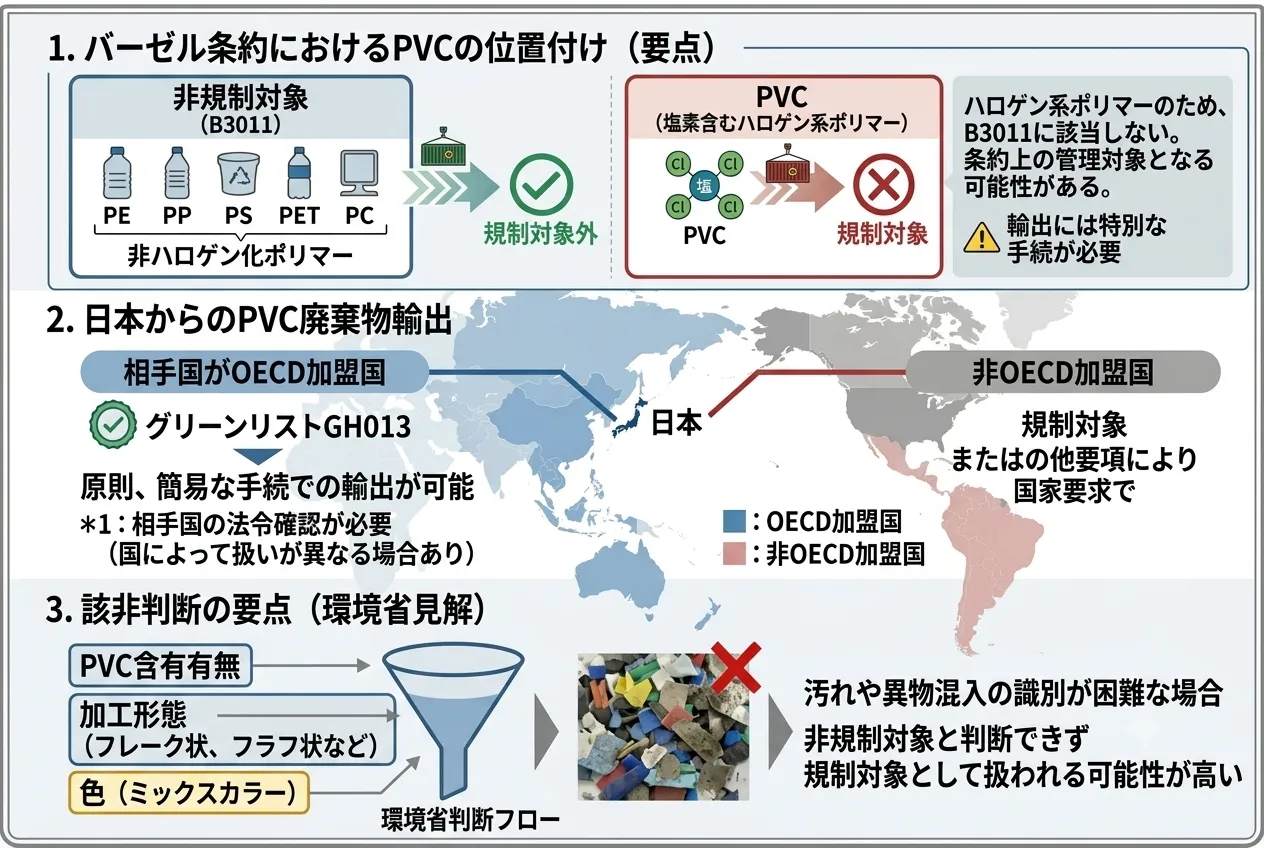

PVCを含むプラスチック廃棄物の国際移動は、バーゼル条約によって規制されています。同条約の附属書IX（非規制対象リスト）のB3011には、PE、PP、PS、ABS、PET、PCなどの非ハロゲン化ポリマーを主体とし、かつ汚染や異物混入が限定的なプラスチック廃棄物が掲載されています（参照*8）。PVCは塩素を含むハロゲン系ポリマーであるため、この分類には該当しません。
環境省も、PVCがハロゲン化ポリマーであることからB3011に該当しないとし、その場合はバーゼル条約上の管理対象として扱われる可能性があると示しています（参照*9）。したがって、PVCが混入した廃プラスチックを輸出する場合は、非規制対象の一般的なプラスチック廃棄物とは異なる手続きが求められる場合があります。

日本からのPVC廃棄物の輸出については、相手国がOECD加盟国かどうかで扱いが異なります。
環境省によれば、OECD加盟国向けの輸出であれば、OECD理事会決定のグリーンリストGH013（塩化ビニルの重合体）に該当するため、原則として簡易な手続での輸出が可能となります。ただし、GH013の扱いは国によって異なる場合があるため、輸出者の責任で相手国の法令を確認する必要があるとされています（参照*9）。
さらに環境省は、フレーク状やフラフ状に加工されたプラスチックであっても、ミックスカラーの場合には汚れの付着や異物混入を外観から識別することが困難であるため、非規制対象と判断できないケースが多く、結果として規制対象として扱われる可能性が高いとしています（参照*9）。輸出入の際には、PVCの含有有無だけでなく、加工形態や色も該非判断の重要な要素となります。

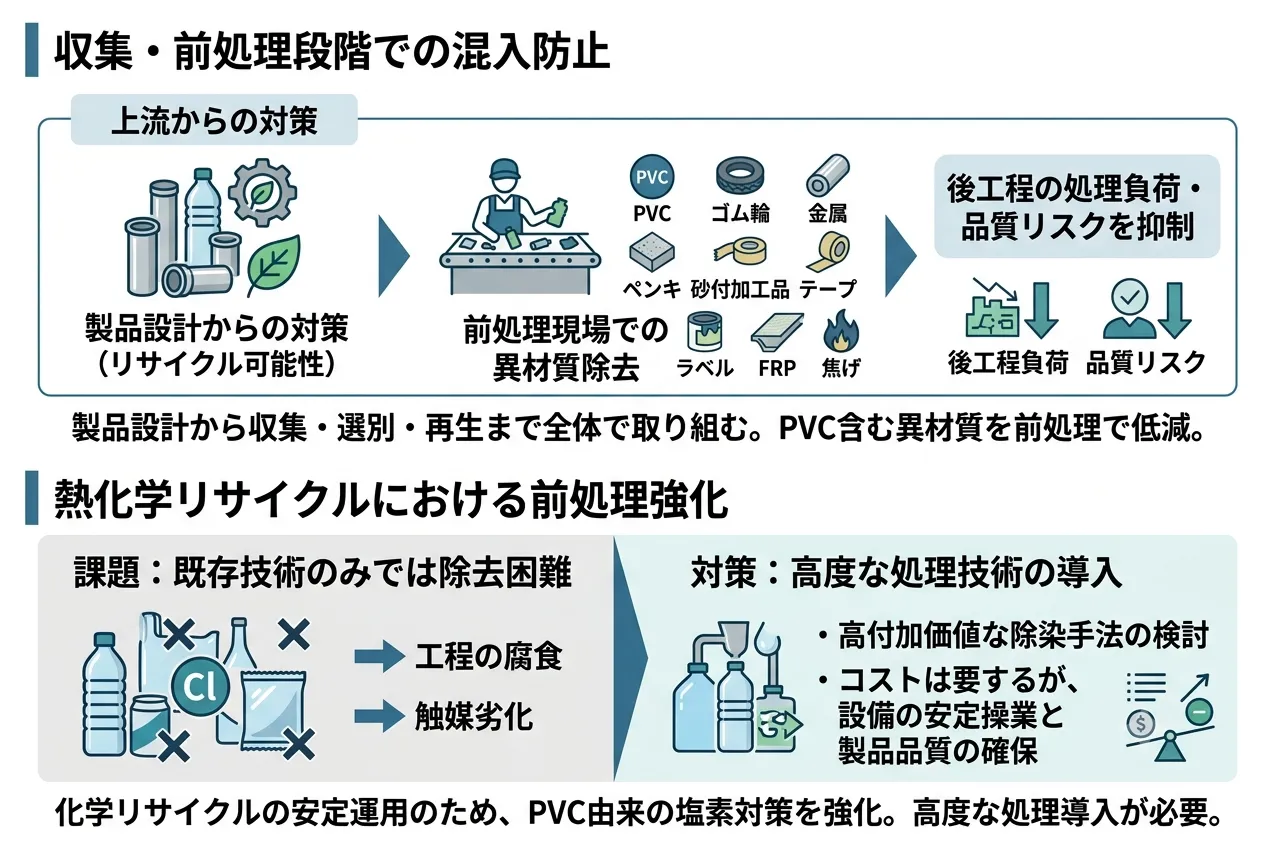

PVCの混入を効果的に低減するには、リサイクル工程の上流にあたる製品設計の段階から対策を講じることが重要です。プラスチックリサイクルの改善は、収集・選別・再生の各段階に加え、リサイクル可能性を考慮した設計段階から取り組むべきであると提唱されています（参照*6）。
前処理の現場では、異材質の除去が基本的な作業となります。PVC以外にも、ゴム輪、金属、砂付加工品、テープ、ペンキ、ラベル、FRPなどの異材質の除去や、焦げ部分の除去が挙げられます。これらは、主にPVC系材料のリサイクルにおける基準として整理されている実務項目です（参照*10）。
このように、PVCを含む異材質の混入を前処理段階で可能な限り低減することで、後工程の処理負荷および品質リスクを抑制することができます。

熱分解や化学リサイクルの原料として使用済みプラスチックを利用する場合、PVC由来の塩素が工程に与える影響は、機械的リサイクルと同様に重要な課題となります。
現在工業的に用いられている選別・洗浄・粉砕などの技術だけでは、使用済みプラスチック包装に含まれる多様な混入成分を十分に除去することが難しく、機械リサイクルおよび熱分解のいずれにおいても問題となることが指摘されています。こうした課題に対し、一部の研究では高付加価値な除染手法の適用可能性も検討されています（参照*4）。
既存の前処理で除去しきれないPVC由来成分に対応するため、より高度な処理技術の導入は、化学リサイクルの安定的な運用に向けた重要な課題です。これらの対策にはコストを要するものの、工程内の腐食や触媒劣化の抑制につながり、結果として設備の安定操業および製品品質の確保に寄与します。

塩ビ混入は、わずか50ppmといった微量でもPETの品質を著しく低下させるだけでなく、設備腐食や排ガス対策など、工程全体に影響を及ぼす重要なリスク要因です。特に高品質用途を目指すリサイクルでは、ほぼゼロに近いレベルでの管理が求められます。
本記事で見てきたように、塩ビはボトル本体だけでなく、キャップライナーやラベル、多層フィルムなど多様な経路から混入する可能性があり、単一の対策だけで防ぐことは困難です。そのため、混入防止には「上流設計」「選別技術」「工程内管理」を組み合わせた多層的なアプローチが不可欠です。
具体的には、設計段階での非塩ビ化（Design for Recycling）、X線・NIRを活用した高精度な自動選別、さらにフレーク段階での二次選別を組み合わせることで、実務的に管理可能なレベルまでリスクを低減できます。
塩ビ混入対策は単なる品質管理ではなく、安定操業・コスト最適化・規制対応を同時に達成するための基盤です。リサイクルの高度化が求められる今、ppmレベルの不純物管理を前提とした工程設計が、競争力を左右する重要な要素となっています。

塩ビ混入を防ぐには、現場での迅速かつ正確な材質判別が重要です。特に目視では判別が難しいプラスチックを効率的に識別することが、選別精度の向上につながります。

このような課題に対応するため、リコーでは「樹脂判別ハンディセンサー」を開発しました。本デバイスは13種類の主要樹脂をその場で識別でき、最大100種類までカスタマイズ登録が可能です。

マテリアルリサイクルを加速させるため、現場の選別精度を高めたい方は、導入の検討材料としてご検討ください。

樹脂判別の仕組みと製品仕様はカタログでご覧いただけます。

本コラムは、AI技術を活用して情報収集および作成を行っております。掲載の際は、別の検証システムによるファクトチェックを行い、情報の正確性向上に努めております。
