- スクエア
フォールド - 小口断裁
- 手差し機能
- カラーグラフィカルインターフェース
- 回転筋入れ
天地断裁*1 - 最大50シート*2
対応のブックレット
| 商品名 | 本体標準価格（消費税別） |
|---|---|
| PBM350e | 3,165,230円～ |
| PBM RCTe Rotate Crease Trim Module | 3,438,230円～ |
PBM350e は、既存のプロダクションプリンターに新たな可能性を生み出す中綴じ製本機です。既存オプションでは対応の難しかった多ページ製本や350g/㎡までの厚紙に対応し、さらに天地断裁にも対応することでプリントから製本・断裁まで完全インライン化を実現しました。多彩な製本オプションもカラーグラフィカルインターフェースによる直観的な操作ガイダンスで誰にでも簡単に扱うことができ、ビジネスの可能性をさらに広げることができます。
特長

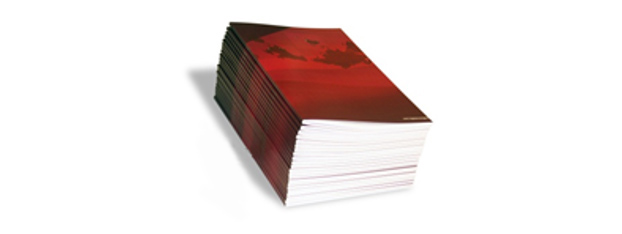

スクエアフォールド
中綴じ製本された冊子の背を四角（スクエア）に形成し、くるみ製本のような外観に加工します。背が四角になることで冊子の積み重ねや梱包効率を大幅に改善します。

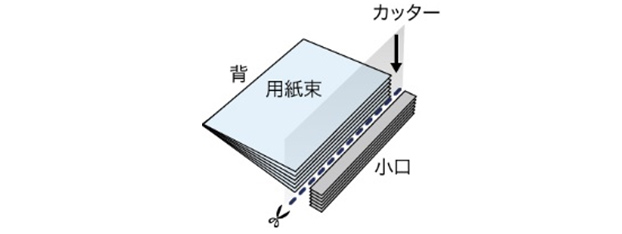

小口断裁
複数枚の紙を重ねて折ることによる用紙のズレを切り落とし冊子の外観を整えます。完成冊子の最少幅は105㎜、カットの最大幅は25㎜です。

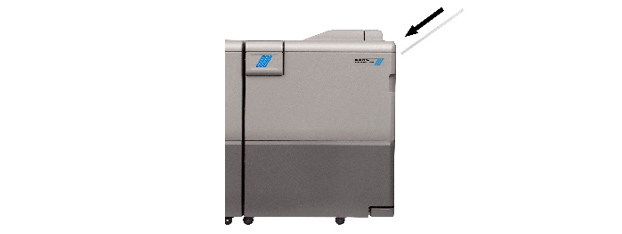

手差し機能
他の印刷機で出力された印刷物を中綴じ機本体やスクエアフォールド、小口断裁で処理し、オフラインで冊子を作成できます。

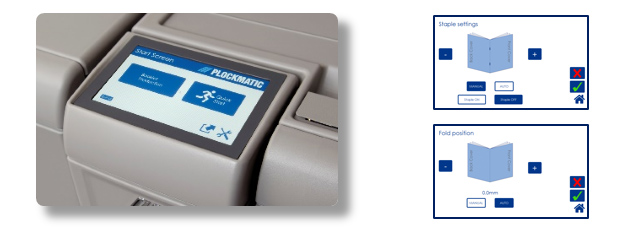

カラー グラフィカル インターフェース
カラーグラフィックを使用した操作ガイドにより、オペレーターのレベルに関わらずさまざまな製本調整機能を簡単に使用できます。

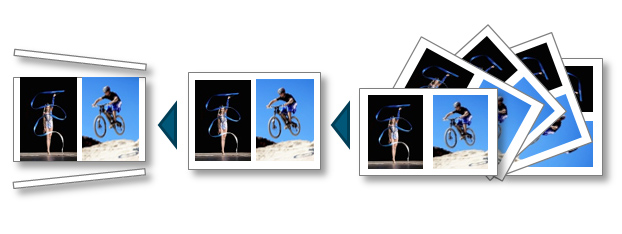

回転筋入れ天地断裁（オプション）
紙の天地を切り落とす断裁機能、折り部のトナー割れを防ぐ筋入れ機能、用紙搬送方向を変える回転機能により本格的な冊子をより短時間で仕上げることが出来ます。

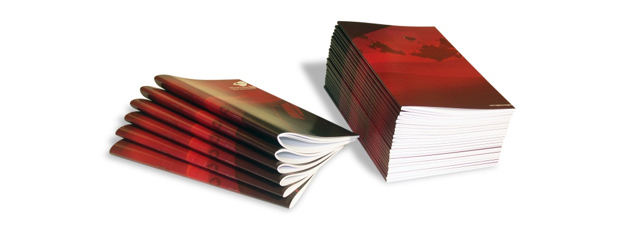

最大50シート*2対応のブックレット
35シートまたは50シート*2対応の中綴じ製本機です。最大 350g/㎡ のコート紙/非コート紙に対応し、様々な用紙で中綴じおよび二つ折り冊子を作成できます。
-
*1オプション
-
*264～80g/㎡ 紙使用時。50シートの対応にはオプションの「PBM500 アップグレードキット」が必要です。
主な仕様
基本仕様
本体PBM350e
| 項目 | 仕様 |
|---|---|
| 速度 (オンライン使用) | プリンター本体に依存 |
| 標準用紙サイズ | A4、SRA4、B4、A3、SRA3、8.5x11"、 8.5x14"、9x12"、11x17"、12x18"、不定形 |
| 最小用紙サイズ | 幅 206mm×長さ 275mm |
| 最大用紙サイズ | 幅 320mm×長さ 457.2mm |
| 最小用紙紙厚 | 非コート紙：64g/㎡ コート紙 ：105g/㎡ |
| 最大用紙紙厚 | 350g/㎡ |
| ベルトスタッカー容量(80g/㎡時） | 2 シート: 200 冊 8 シート: 70 冊 15 シート: 35冊 20 シート: 25冊 30 シート: 15冊 35 シート: 15冊 40 シート: 10冊 45 シート: 10冊 50 シート: 10冊 |
| 紙折り／ステープル容量(80g/㎡時） | 2～35シート*1 |
| 紙折りのみ容量 | 1～2シート |
| オフライン使用 | 可（ステープル / 紙折り） |
| 質量 | 148.5kg |
| 寸法 | 810×1050×725(mm) *2 |
| 電源 | 100-230V、50-60Hz |
| 消費電力量 | 250W以下 |
| 騒音値 | 62dB |
-
*1
オプションの「PBM500 アップグレードキット」により最大50シートまで拡張可。
-
*2
ベルトスタッカーを除く
PBM RCTeモジュール
| 項目 | 仕様 | |
|---|---|---|
| 速度 | プリンター本体に依存 | |
| 標準用紙サイズ | PBM350eと同じ | |
| 最小用紙サイズ | 幅 206mm×長さ 275mm | |
| 最大用紙サイズ | 幅 330mm×長さ 457.2mm | |
| 最小用紙紙厚 | PBM350eと同じ | |
| 最大用紙紙厚 | PBM350eと同じ | |
| 回転可能幅 | 幅 (処理方向に垂直) 最小 275mm 最大 325mm 長さ (処理方向) 最小 205mm 最大 232mm |
|
| クリーサー | 細型ツール | ～120g/㎡ |
| 太型ツール | 120g/㎡～ | |
| ブリードトリマー | 最小：5mm、最大：30mm | |
| 非対称最大幅：±5mm | ||
| オフライン使用 | 不可 | |
| 質量 | 200kg | |
| 寸法 | 720×1115×755(mm) | |
| 電源 | 100-230V、50-60Hz | |
| 消費電力量 | 400W以下 | |
対象プリンター本体
| PBM350e | RICOH Pro C9500、RICOH Pro C7500、RICOH Pro 8420S/8410S/8320S/8310S |
|---|
表紙フィーダー
| 項目 | 仕様 |
|---|---|
| 速度 | プリンター本体に依存 |
| 標準用紙サイズ | PBM350eと同じ |
| 最小用紙紙厚 | 64g/㎡ |
| 最大用紙紙厚 | 250g/㎡ |
| 表紙給紙容量(80g/㎡時） | 20mm（約200シート：80g/㎡） |
| オフライン使用 | 可（PBM350eと併用） |
| 質量 | 7kg以下 |
| 寸法 | 310×190×530(mm) * |
| 電源 | PBM350e 本体より供給 |
-
*
PBM350e本体の寸法に含まれます
小口断裁
| 項目 | 仕様 |
|---|---|
| 速度 | 1800セット/時間 |
| 標準用紙サイズ | PBM350eと同じ |
| 既定のトリム長さ | 4.5mm（0.5mm刻みで調整可） |
| 最小断裁幅 | 1mm*1 |
| 最大断裁幅 | 1回あたり：16mm（最大105mm）*2 |
| 最小用紙紙厚 | PBM350eと同じ |
| 最大用紙紙厚 | PBM350eと同じ |
| オフライン使用 | 可（PBM350eと併用） |
| 質量 | 70kg |
| 寸法 | 360×1010×620(mm) |
| 電源 | PBM350e 本体より供給 |
-
*1
SRA3(450mm)の冊子を断裁する場合、最小断裁幅は5mm、18“の冊子を断裁する場合の最小裁幅は9mmです。
-
*2
16mm以上は断裁を複数回行うため速度が低下します。
スクエアフォールド
| 項目 | 仕様 |
|---|---|
| 速度 | プリンター本体に依存 |
| 標準用紙サイズ | PBM350eと同じ |
| 最小用紙紙厚 | PBM350eと同じ |
| 最大用紙紙厚 | PBM350eと同じ |
| オフライン使用 | 可（PBM350eと併用） |
| 質量 | 59kg |
| 寸法 | 360×1010×620(mm) |
| 電源 | PBM350e 本体より供給 |
BST4000-1 ベルトスタッカーモジュール
| 項目 | 仕様 | |
|---|---|---|
| 速度 | 可変 | |
| オーバーラップ | 調整可能 | |
| ベルトスタッカー容量(80g/㎡時） | A4冊子・2 シート: 1000冊 A3冊子・2シート：500冊 |
|
| サイドガイド | 調整可能：0～357mm | |
| 質量 | 70kg | |
| 寸法 | テーブル高さ | 575～1000mm |
| 幅 | 440mm | |
| 長さ | 1380mm | |
| 電源 | 100-240V、50-60Hz | |
| 消費電力量 | 70W以下 | |
価格表
本体
（消費税別）
| 商品名 | 品種コード | 標準価格 | 摘要 |
|---|---|---|---|
| PBM350e | CSP923 | 3,165,230円 | 中綴じ機本体（35枚綴じ）、表紙フィーダー |
オプション
（消費税別）
| 商品名 | 品種コード | 標準価格 | 摘要 |
|---|---|---|---|
| PBM RCTe Rotate Crease Trim Module | CSP924 | 3,438,230円 | 天地断裁、スジ入れ、ローテーター |
| PBM Book Fold Module | CSP915 | 955,460円 | スクエアフォールド |
| PBM Trim Module | CSP916 | 996,460円 | 小口裁断 |
| Rail Unit | CSP901 | 95,540円 | レールユニット |
| PBM500 Upgrade kit | CSP903 | 1,228,460円 | 50シート中綴じ アップグレードオプション |
| BST4000-1 Belt Stacker Module | CSP904 | 477,730円 | ベルトスタッカー |
消耗品
（消費税別）
| 名称 | 販売単位 | 標準価格 | 品種コード |
|---|---|---|---|
| PBM STAPLER CARTRIDE | 5000針×3個 | 10,380円 | CSP912 |
