RICOH Interactive Whiteboard D5530

インタラクティブホワイトボード（電子黒板）の、これまで発売された製品の主な仕様と消耗品を掲載しています。
掲載内容は販売当時のものであり、販売終了となっているオプション、消耗品等を掲載しているものもありますので、あらかじめご了承ください。

サービス＆サポート料金（販売終了品）

現在発売中のインタラクティブホワイトボード（電子黒板）につきましては「インタラクティブホワイトボード（電子黒板）」商品ページをご覧ください。

インタラクティブホワイトボード（電子黒板）

主な仕様
製品構成

主な仕様

主な仕様
コントローラー有で使用できる機能一覧
複数台共有における各共有時間目安
グリーン購入法適合／化学物質含有状況
使用上の留意点

主な仕様

○：対応－：非対応
商品名			RICOH Interactive Whiteboard D5530	RICOH Interactive Whiteboard Controller Type3	RICOH Interactive Whiteboard Controller Type3a
品種コード			755238	755241	801185
JANコード			4961311948947	4961311948978	4961311978111
型番			D5530	-
画面設置方向			横方向（ランドスケープ）縦方向（ポートレート）	-
液晶パネル	画面サイズ		55v型ワイド	-
	表示エリア（水平×垂直mm）		1,209.6×680.4	-
	表示方式		VA型液晶方式	-
	バックライト		LED方式	-
	最大解像度		3,840×2,160ドット	-
	アスペクト比		16:9	-
	表示色		約10.7億色	-
	画素ピッチ（mm）		0.315×0.315	-
	最大輝度^*1		440cd/m²	-
	コントラスト比		4,000：1	-
	視野角		左右178°/上下178°	-
	応答速度（Gray to Gray）		8ms	-
タッチパネル	タッチ位置検出方式		光（赤外線）遮断方式 InGlass^™方式	-
	マルチタッチ		最大20点^*2	最大4点
	保護ガラス		強化ガラス（t=2mm）AG処理、Af処理、Optical bonding	-
外部インターフェース	映像入力	VGA	1系統	1系統
		HDMI^®	1系統	1系統
		DVI-D	-	-
		DisplayPort^™	1系統	1系統
	映像出力	HDMI^®	-	1系統
	映像出力	DisplayPort^™	1系統	-
	内蔵スピーカー出力（インピーダンス）		12W+12W（8Ω）	-
	音声入力	ステレオミニジャック (φ3.5)	1系統	1系統
	音声出力	スピーカーアウト	1系統（ヘッドホンアウト）	1系統
	制御入力	RS-232C^*3	1系統	-
	制御出力	RS-232C^*3	1系統	-	1系統 ※本機では利用できません
	USB3.0	TypeA	4系統（側面）＋2系統（底面）	3系統（2系統）^*4	2系統（1系統）^*4
	USB3.0	TypeB	1系統	-
	通信コネクタ	有線LANポート（RJ45）	-	1系統（10BASE-T/100BASE-TX/1000BASE-T）
	通信コネクタ	無線LANポート	-	IEEE 802.11a/b/g/n/ac準拠（2.4GHz,5GHz）
Bluetooth^®			-	Bluetooth^®V4.1,V4.0LE, V3.0＋HS,V2.1＋EDR	Bluetooth^®V5.0,V4.2, V4.0LE,V3.0＋HS, V2.1＋BR/EDR
人感センサー			○	-
リモコンセンサー			○	-
使用電源			100V（±10%）、50Hz/60Hz	-
連続稼働時間			18時間	本体仕様に準じる
消費電力	使用時消費電力		270W以下	65W以下	66.5W以下
消費電力	スタンバイ時消費電力		0.3W以下	-
質量（本体のみ）			約32kg	約1.3kg
寸法（本体のみ）W×D×H（mm）			1,290×78×773（ランドスケープ） 773×78×1,290（ポートレート）	コントローラー（OPS）部 200×119×30（突起部除く）キャプチャー部 165×115×30（接続コード、突起部除く）
VESA規格（W×H）			ピッチ400mm×400mm （ネジM8x16mm）	-
騒音（前後左右、本体より1m、高さ1.5m）			35dB（A特性）以下	装着時は本体仕様に準じる
防塵・防滴			IP5X相当^*5	-
使用環境	温度		0～32℃	0～32℃
	湿度^*6		10～80%（結露なきこと）	10～80%（結露なきこと）
	高度		0～2,500m	0～2,500m
関連規格			RoHS指令対応グリーン購入法対応 VCCI規格クラスA	本体に準じる
本体同梱品			Touch Pen Type3×1、Eraser Type1×1、はじめにお読みください（日本語）×1、クイックガイド×1、保証書（日本語）×1、マイバンクQA登録票×1、リモコン×1、電池（単四形）×2、電源コード（2p、アース付、2.5m）×1、VGAケーブル（D-SUB15pin、3m）×1、HDMI 2.0ケーブル（4.6m）×1、USB3.0ケーブル（1.8m）×1、コールセンターデカル×1、個人情報シート×1、プラスチッククランプ×2	コントローラーモジュール×1、キャプチャーモジュール×1、無線アンテナ×2、はじめにお読みください（日本語）×1、個人情報確認書×1、マイバンクQA登録票×1、無線ラベル×1、機番ラベル×1、キャプチャー端子ラベル×1、Microsoft EULA（英語）×1
本体保証期間			1年間無償保証	本体保証期間に準じる

*1

輝度は、入力モードの映像調整の設定などにより変わります。また、輝度は経年により劣化します。一定の輝度を維持するものではありません。
*2

タッチペンでの同時書き込み可能な点数は、4点となります。
*3

センターコントロール用。Crestron^®対応。
*4

（）内はRICOH IWBとコントローラー装着時の利用可能ポート数です。
*5

IEC（国際電気標準会議）及び、JIS（日本工業規格）により定められたテスト方法による、防塵/防水保護の程度を等級表示していますが、実際のご利用環境における動作を保証するものではありません。
*6

設置場所が高温環境の場合、低湿環境（60%以下）での動作をおすすめします。また、通風孔をふさがず通気の良い状態で設置して下さい。
※

著作権保護及び不正コピー防止のため、動画・映像にはHDCPと呼ばれる著作権保護技術を用いている場合があります。著作権保護コンテンツ非対応の入力端子では動画・映像を投影できない場合があります。予めご確認の上、ご使用ください。
※

暗号化ソフトやセキュリティ対策プログラム等がインストールされたUSBメモリでは動作しません。

コントローラー有で使用できる機能一覧

本体			RICOH IWB本体のみ	RICOH IWB本体＋コントローラー
複数同時書込み			20	4
無線LAN			なし	1系統
内蔵ソフト機能	遠隔共有	ホワイトボード遠隔共有接続台数	不可	20
		ホワイトボードの画面を RICOH UCSで画面共有	不可	可
		Webブラウザ閲覧	不可	可
		iPadとの相互書き込み	不可	可
	手書き操作	OCR処理によるテキスト入力	不可	可
		図形入力	不可	可
		コピー＆ペースト	不可	可
	保存、メール送信	保存ファイルの暗号化	不可	可
		メールアドレス制限機能	不可	可
		Active Directory®対応	不可	可
	管理機能	リモート管理機能	不可	可
	管理機能	複数台一括設定	不可	可

複数台共有における各共有時間目安

（単位：秒）
接続台数	開始時		遠隔共有中		ブラウザ閲覧^*2
	全拠点の参加が完了するまでの時間^*1		スクリーンページ更新時間 ^*1		画質：低	画質：高
	画質：低	画質：高	画質：低	画質：高	画質：低	画質：高
4台	0.7	1.1	0.4	0.8	0.5	1.6
8台	1.5	2.6	0.9	1.8	1.0	3.1
12台	2.4	4.1	1.4	2.9	1.6	4.7
16台	3.3	5.6	2.0	3.9	2.1	6.3
20台	4.1	7.1	2.5	5.0	2.6	7.9

*1

高画質（ページあたり262KB）、低画質（ページあたり131KB）でそれぞれ実施した際の目安となります。
*2

高画質（ページあたり393KB）、低画質（ページあたり131KB）でそれぞれ実施した際の目安となります。
※

上記共有時間は、8Mbpsでの目安の時間となります。

グリーン購入法適合／化学物質含有状況

グリーン購入法（平成31年度基本方針）に適合しています。詳細は下記をご覧ください。

JIS C0950
大枠分類	化学物質記号
大枠分類	Pb	Hg	Cd	Cr(Ⅵ)	PBB	PBDE
プラスチック部品	○	○	○	○	○	○
金属部品	除外項目	○	○	○	○	○
実装基板	除外項目	○	○	○	○	○
LCDパネル	除外項目	○	○	○	○	○
電力線	除外項目	○	○	○	○	○
内部配線	○	○	○	○	○	○
外部配線	○	○	○	○	○	○
スピーカー	○	○	○	○	○	○
ファン	除外項目	○	○	○	○	○
タッチパネル	除外項目	○	○	○	○	○
ペン	○	○	○	○	○	○
イレーサー	○	○	○	○	○	○
リモコン	除外項目	○	○	○	○	○

※

"除外項目"は、算出対象物質が除外項目に該当していることを示す。

使用上の留意点

RICOH Interactive Whiteboard D5530をスタンドに懸架した状態で縦横に回転させる時には、RICOH Interactive Whiteboard Rotation Unit Type1が必要になります。
RICOH Interactive Whiteboard D6520/D7510/D8600は縦型の設置はできません。
液晶パネルは、非常に精密度の高い技術で作られていますが、画面の一部に点灯しない画素や常時点灯する画素が存在する場合がございます。インタラクティブホワイトボードの動作に影響を与える故障ではありませんので、あらかじめご了承ください。
設置の際には「はじめにお読みください」に記載された事を守ってください。
製品の設置場所は、床面または壁面が不安定な場所や振動のあるところは避けてください。また、製品は水平に設置してください。
スタンド設置時には、下記のスペースが確保できる場所に設置してください。

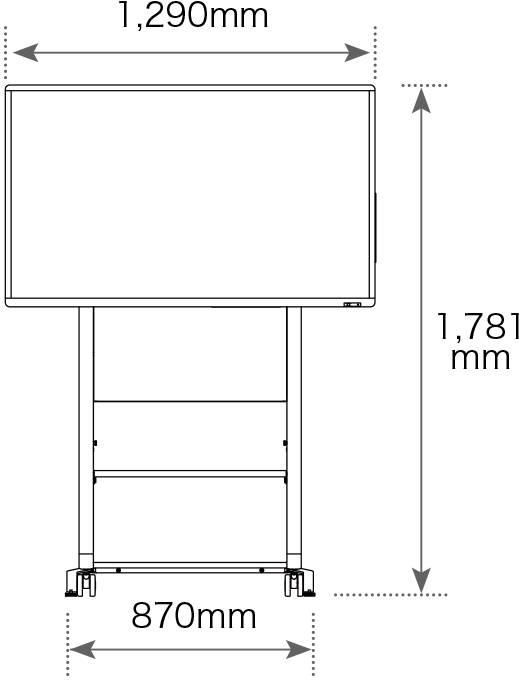

D5530（回転ユニットを取り付けない場合）：幅：1,350mm以上、高さ：2,000mm以上、奥行：950mm以上

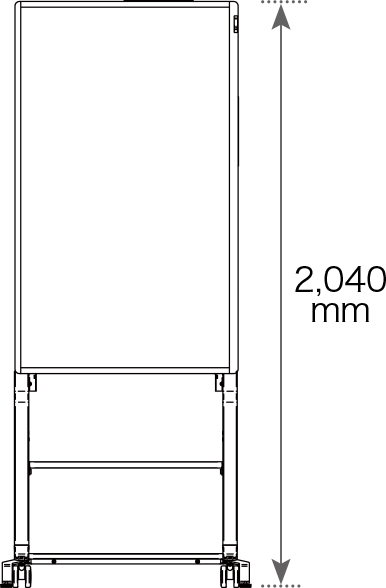

D5530（回転ユニットを取り付けた場合）：幅：1,450mm以上、高さ：2,350mm以上、奥行：950mm以上
D6520：幅：1,550mm以上、高さ：2,000mm以上、奥行き：970mm以上
D7510：幅：1,800mm以上、高さ：2,100mm以上、奥行き：970mm以上
D8600：幅：2,000mm以上、高さ：2,000mm以上、奥行き：830mm以上
壁掛け設置は、壁面が本体重量に耐えうることをご確認の上、必ず専門の取り付け工事業者にご依頼ください。
壁掛け設置時は、適切なスペースが確保できる場所に設置してください。詳細は各機種ごとの説明書をご確認ください。
本体の上にモノを置かないでください。
本体には通風孔がございます。定期的に埃を取り除くなどの清掃をお勧めします。
通風孔などから異物を入れないでください。また、通風孔をふさがないでください。
通気の悪い状態や、油煙やたばこの煙が多い場所、湿度の高い場所では使用しないでください。本体の寿命を縮める原因となります。
電源プラグのアース端子は、必ずアースに接続して使用してください。
本機を移動させる場合は、必ず機器をシャットダウンし、電源プラグ・外部との接続線を外してください。又ディスプレイ本体に備えられた取手を持って移動してください。
外光が差し込む窓際や強い照明光源直下では、タッチ位置検出センサが正常に動作しないことがあります。
光（赤外線）遮断方式を利用したRICOH Interactive Whiteboardでは、他の赤外線受光部を持つ機器を使用する時はなるべく離してお使いください。（推奨3m以上）
遠隔地とのリアルタイム共有機能、パソコンやタブレットでの画面共有閲覧を使用する際は、「リコーインタラクティブホワイトボードリモートライセンスタイプ１」（イントラネット内利用）もしくは「RICOH Cloud Whiteborad Service」の契約が必要になります。「リコーインタラクティブホワイトボードリモートライセンスタイプ1」の使用はイントラネットでの接続に限ります。端末間に必要な帯域は上り/下り最低200kbpsが必要です。なお本体域は2台接続までの必要帯域の目安です。3台以上接続する場合はさらに帯域が必要な場合があります。ホームページ上の対応表をご覧ください。
WebブラウザからのRICOH IWBの表示内容の閲覧、一時保存ファイルのダウンロード機能の使用はイントラネット内での接続に限ります。利用速度はお使いの環境に依拠します。

※

iPadのみ、iPhoneは対象外

本体・オプション

分類	イメージ	品種CD	商品名	標準価格（消費税別）	備考
本体		755238	RICOH Interactive Whiteboard D5530	オープン価格	55インチタッチディスプレイ本体です。 ※ホワイトボード機能をご利用の場合はコントローラーを装着して下さい。

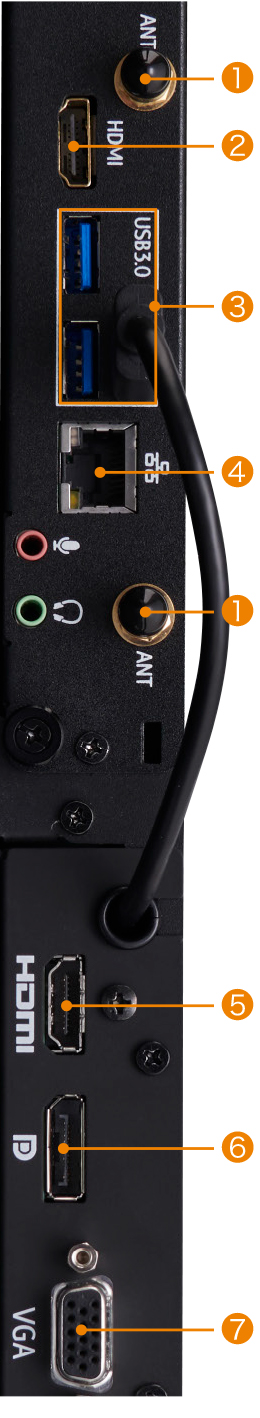

コントローラー	-	755241	RICOH Interactive Whiteboard Controller Type 3	オープン価格	ホワイトボード機能を利用する際に必要です。
コントローラー	-	801185	RICOH Interactive Whiteboard Controller Type 3a	オープン価格	ホワイトボード機能を利用する際に必要です。
ライセンス	-	799244	リコーインタラクティブホワイトボードリモートライセンスタイプ1	100,000円	遠隔地（イントラネット内）とのリアルタイム共有機能の使用、および、パソコンかタブレットで画面共有を閲覧する際に必要です。
ライセンス	-	799195	RICOH Interactive Whiteboard アプリケーションライセンスタイプ1	50,000円	リコー Authentication Server AE2を利用したICカード連携機能を利用する際に必要です。
スタンド	-	755242	RICOH Interactive Whiteboard Stand Type 6 Aパーツ	オープン価格	D5530専用のキャスター付きフロアスタンドです。本製品はAパーツ・Bパーツ、2梱包で構成されます。
	-	755243	RICOH Interactive Whiteboard Stand Type 6 Bパーツ	オープン価格	D5530専用のキャスター付きフロアスタンドです。本製品はAパーツ・Bパーツ、2梱包で構成されます。

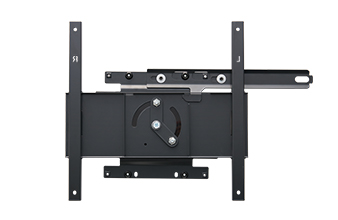

		755249	RICOH Interactive Whiteboard Rotation　Unit Type 1	オープン価格	D5530をスタンドに懸架したまま回転させる時に必要なユニットです。
専用ペン		755248	RICOH Interactive Whiteboard Touch Pen Type 3	オープン価格	D5530/D6520/D7510用のタッチペンです。本体に1個同梱されています。2人以上同時書き込み等、必要な場合は追加でご購入下さい。
イレーサー		755210	RICOH Interactive Whiteboard Eraser Type 1	オープン価格	D5530/D6520/D7510/D8600用のイレーサーです。本体に1個同梱されています。必要な場合は追加でご購入下さい。
その他		755203	RICOH Interactive Whiteboard Connection Box Type 1	オープン価格	ICカードリーダーやUSB HUBユニット等を格納し、本体前面に取り付け可能なオプションです。
	-	317716	リコー個人認証ICカード R/W タイプR1A	47,000円	RICOH Interactive Whiteboard Add-on Service for Office 365やリコー Authentication Server AE2のICカード連携機能を利用する際に必要です。
	-	315134	リコーUSB2.0ケーブルタイプミニB	2,500円
		514299	RICOH Wireless Projection Type1	オープン価格	プロジェクターやディスプレイへ簡単にワイヤレス投影が行えるプレゼンテーション用機器です。受信機（親機×1）と送信機（子機×2）のセットで、子機側がHDMI^®＋micro USB接続のタイプです。
		514328	RICOH Wireless Projection Type2	オープン価格	プロジェクターやディスプレイへ簡単にワイヤレス投影が行えるプレゼンテーション用機器です。受信機（親機×1）と送信機（子機×2）のセットで、子機側がUSB Type-C接続のタイプです。
		514300	RICOH Wireless Projection Option Button1	オープン価格	RICOH Wireless Projectionの追加用送信機（子機×1）で、HDMI^®＋micro USB接続のタイプです。
		514301	RICOH Wireless Projection Option Button2	オープン価格	RICOH Wireless Projectionの追加用送信機（子機×1）で、USB Type-C接続のタイプです。
	-	CSA637	サンワサプライ製USB充電器（2A・高耐久タイプ・ブラック）	オープン価格	受信機（親機）へ接続する投影機器からUSB給電できない場合の推奨品です。

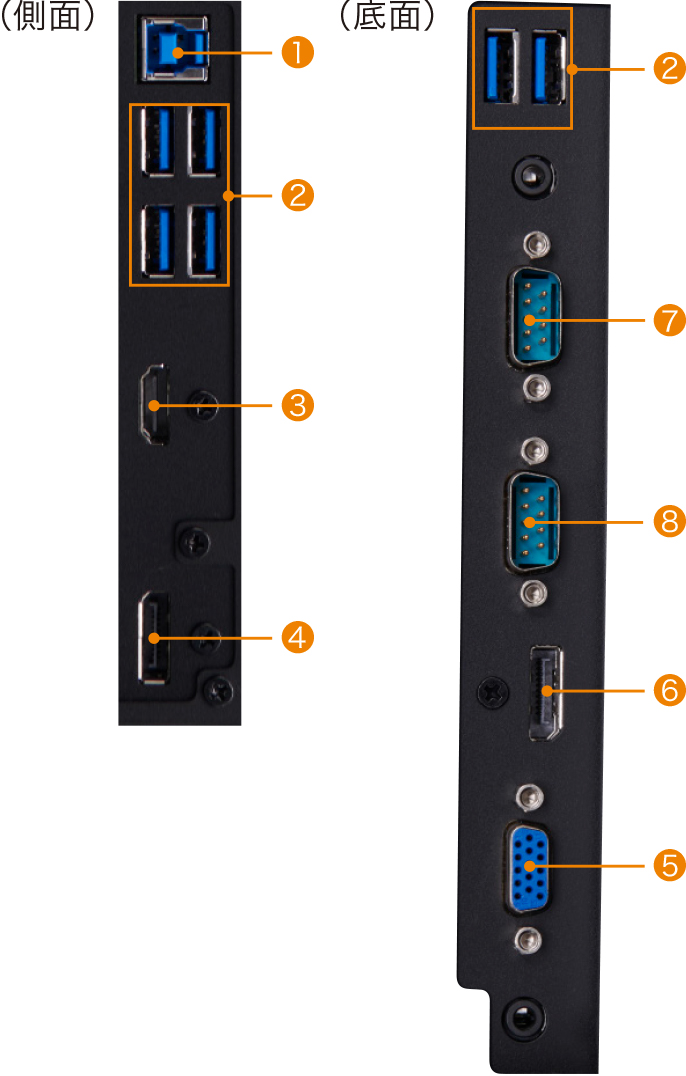

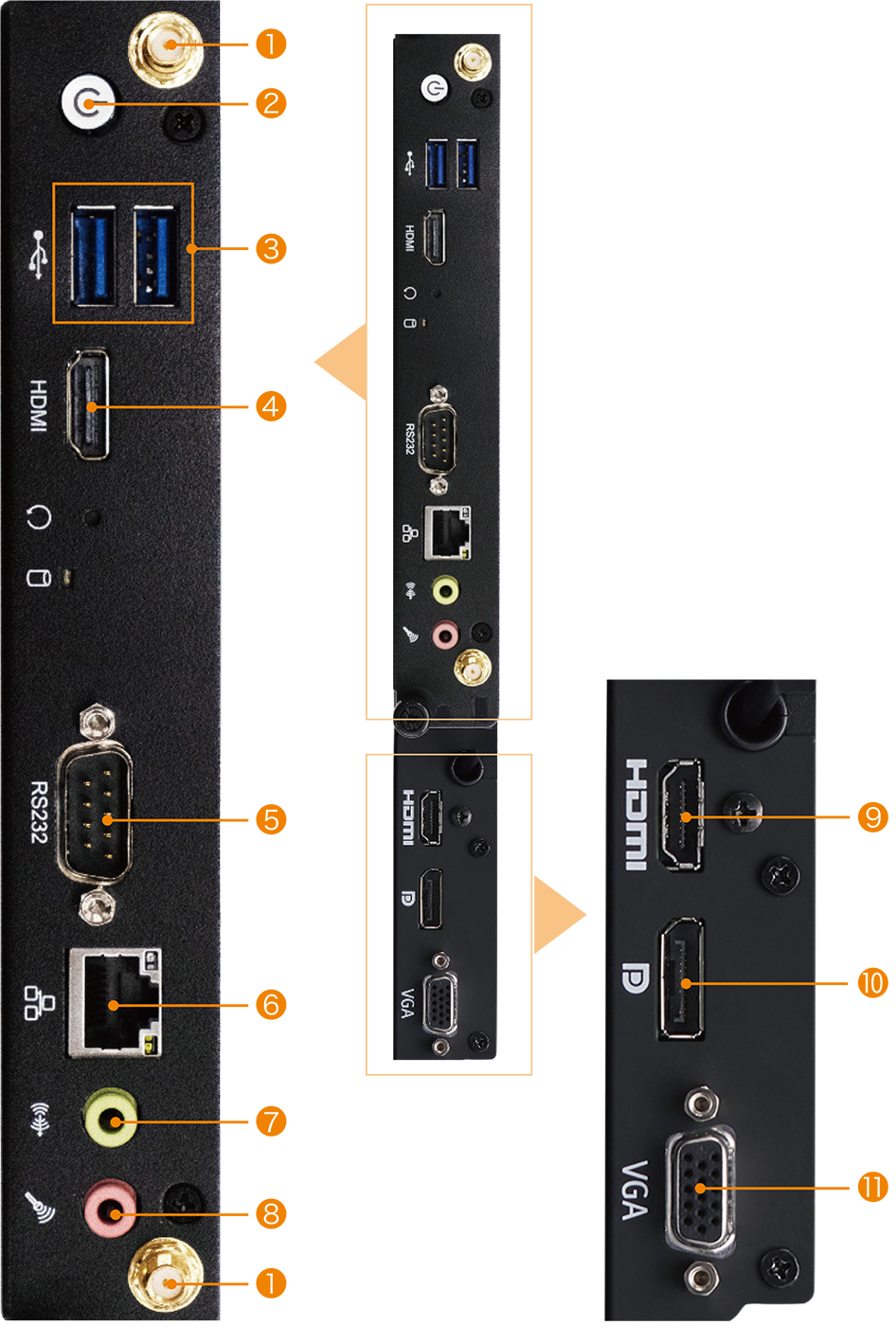

寸法・インターフェース

グリーン購入法適合標準価格：オープン価格

本体

RICOH Interactive Whiteboard D5530（品種コード：755238）

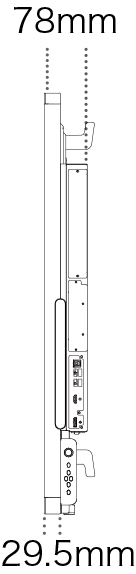

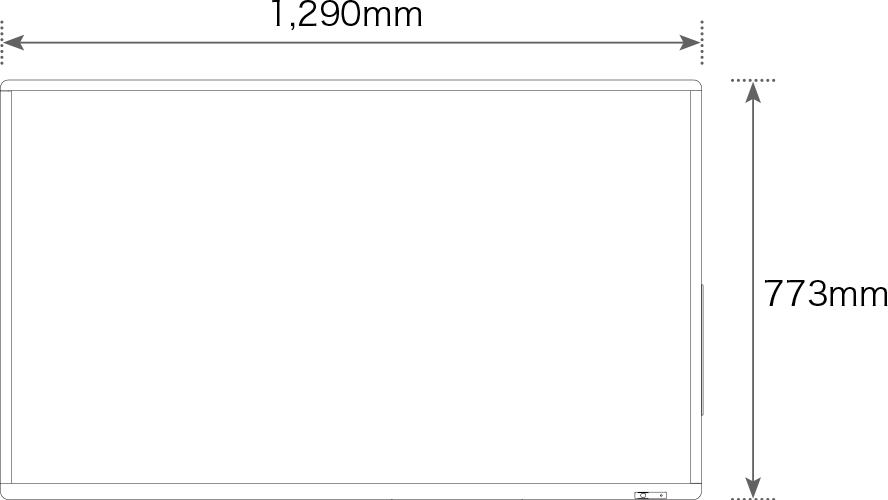

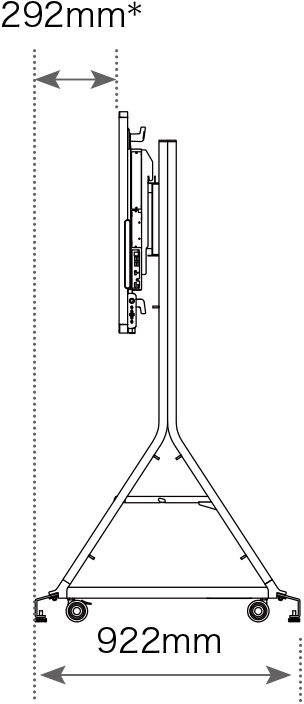

寸法

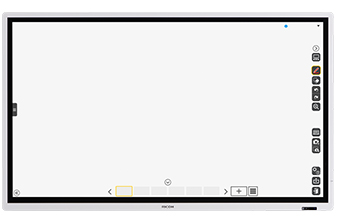

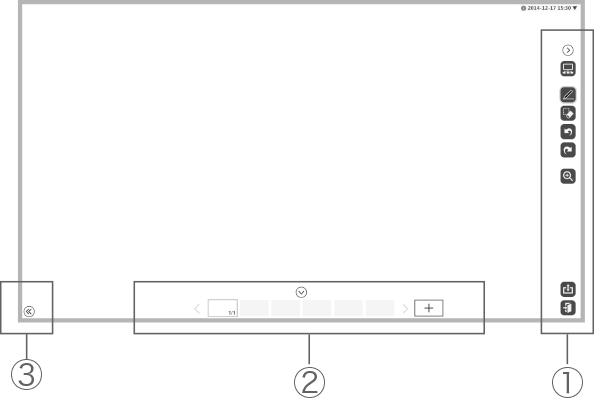

画面表示

ツールエリア
各ツールのアイコンが表示されます。
ページエリア
アイコンを操作してホワイトボード画面に表示されたページを切り替えます。
ツールエリア移動アイコン
アイコンにタッチしてツールエリアを移動します。通常、このアイコンは画面の左下にあります。ツールエリアを左側に移動したとき、このアイコンは右下に移動します。
