RICOH PJ WUL6590 / WUL6480（レーザー光源）（本製品は販売終了しております）
主な仕様
| 製品名 | RICOH PJ WUL6590 |
RICOH PJ WUL6480 |
|
|---|---|---|---|
| 品種コード | 513989 | 513990 | |
| JANコード | 496131192980 9 | 496131192981 6 | |
| 型番 | PJWUL6590 | PJWUL6480 | |
| 方式 | 単板DLP®方式 | ||
| 画素数 | 2,304,000画素(1,920×1,200) | ||
| パネル形状 | サイズ | 0.67型 | |
| アスペクト比 | 16:10 | ||
| 出力光束(明るさ)*1 | 10,000lm | 8,500lm | |
| 色再現性 | 約10億7,300万色 | ||
| コントラスト比*1 | 2,500,000:1 | ||
| 投写画面サイズ | 60-600型*2 | ||
| 投写距離 | 0.98～114.12m*2 | ||
| 光源 | レーザーダイオード | ||
| RGB対応信号 (アナログ、デジタル) |
リアル解像度 | WUXGA、FullHD、WXGA、XGA、SVGA、VGA | |
| 圧縮表示 | - | ||
| コンポジット信号 | NTSC、PAL、PAL-M、PAL-N、PAL-60、SECAM、NTSC4.43 | ||
| アナログRGB対応走査周波数*3 | 水平 | 31.47～98.96kHz | |
| 垂直 | 56～120Hz | ||
| USBメモリー対応ファイル形式 | - | ||
| 投写レンズ | 明るさ：F値 | F: 1.6-2.0*4 | |
| 焦点距離：f値 | f: 24.1-35.8mm*4 | ||
| 倍率 | 1.5倍*4 | ||
| ズーム | 電動*4 | ||
| フォーカス | 電動*4 | ||
| レンズシフト | 垂直：最大±0.6V*4 水平：最大±0.1H*4 | ||
| インターフェース | コンピューター入力 | ミニD-sub15ピン×1、5BNC端子×1、HDMI®タイプA/MHL®×1、DVI-D×1 | |
| コンピューター出力 | ミニD-sub15ピン×1 | ||
| ビデオ入力 | RCAピンジャック×1、S-VIDEO端子ミニDIN-4pin×1 | ||
| ビデオ出力 | - | ||
| 音声入力 | - | ||
| 音声出力 | - | ||
| USB | Type-A×1(給電用) | ||
| 有線LAN | HDBaseT™×1、RJ45(10BASE-T/100BASE-TX)×1(プロジェクター制御用) | ||
| 無線LAN | - | ||
| RS232C | D-sub9pin×2(プロジェクター制御用:入力端子×1/出力端子×1) | ||
| 対応OS | プロジェクター管理ユーティリティー | Windows Vista®(SP2以降)(Ultimate/Bussiness/Home Premium/Home Basic)、Windows® 7(Ultimate/Enterprise/Professional/Home Premium)、Windows® 8、Windows® 8(Pro/Enterprise)、Windows® 8.1、Windows® 10(Home/Pro/Enterprise/Education)、Windows Server™ 2008/2008R2 | |
| 内蔵スピーカー | - | ||
| 寸法(W×D×H) | 548×552.5×179mm(突起部含まず) | ||
| 質量 | 約26.5kg | ||
| 消費電力 | 稼動時 | 標準モード：1,320W エコモード：1,050W | 標準モード：1,115W エコモード：865W |
| 待機時 | 通常待機モード：0.5W以下 | ||
| 使用環境 | 温度0～40℃、湿度10～90%(非結露) | ||
| 電源 | 100V、50Hz/60Hz | ||
| 本体同梱品 | ケーブル | RGBケーブル 1.8m、電源ケーブル(3pin)3m | |
| CD-ROM | 取扱説明書、プロジェクター管理ユーティリティー | ||
| キャリングケース | - | ||
| リモコン | ワイヤレスリモコン | ||
| その他 | 取扱説明書、リコーテクニカルコールセンターシール、保証書、マイバンク＆QA登録票、リモコン用単3乾電池×2 | ||
| 保守サービス証書 | - | ||
| 本体保証期間*4 | 3年間無償保証 | ||
| 本体標準価格 | オープン価格 | ||
解像度のサイズ表
4K…3,840×2,160ドット WQXGA…2,560×1,600ドット WQHD…2,560×1,440ドット WUXGA…1,920×1,200ドット FHD…1,920×1,080ドット WSXGA…1,680×1,050ドット UXGA…1,600×1,200ドット WXGA+…1440×900ドット SXGA…1,280×1,024ドット WXGA…1,280×800ドット XGA…1,024×768ドット SVGA…800×600ドット VGA…640×480ドット
- *1出荷時における本製品の全体的な平均値で、JIS X6911：2003データプロジェクターの仕様書様式に則って記載しており、測定方法・測定条件については、附属書2に基づいています。
- *2交換用投写レンズを使用した場合の最大値。
- *3この範囲の対応信号にプリセットされています。プリセット以外の信号の場合、対応範囲内であっても表示できない場合があります。
- *4RICOH PJ 交換用レンズ タイプC3装着時。
［使用上の留意点］
- ●この機械の上や近くに花瓶、植木鉢、コップ、化粧品、薬品、水などの入った容器または小さな金属物を置かないでください。こぼれたり、中に入ったりすると、火災や感電の原因になります。
- ●本製品とその付属品を幼児・子供の手の届かないところに設置・保管してください。落ちてけがの原因になります。
- ●表示された電源電圧以外では使用しないでください。火災や感電の原因になります。
- ●電源コードを傷つけたり、破損したり、加工しないでください。また、重いものを乗せたり、引っぱったり、無理に曲げたりすると電源コードを傷め、火災や感電の原因になります。
- ●万一、煙が出ている、変なにおいがするなど異常状態が見られるときは、すぐに電源を切ってください。その後必ず電源プラグをコンセントから抜いてサービス実施店に連絡してください。そのまま使用すると火災や感電の原因になります。
- ●万一、金属、水、液体などの異物が機械内部に入ったときは、すぐに電源を切ってください。その後必ず電源プラグをコンセントから抜いてサービス実施店に連絡してください。そのまま使用すると火災や感電の原因になります。
- ●近くで落雷が発生しているときは、本機に触らないでください。感電の原因になります。
- ●本製品に使用しているポリ袋などを乳幼児の近くに放置しないでください。口や鼻をふさぎ、窒息する恐れがあります。
- ※会社名および製品名・ロゴマークはそれぞれ各社の商号・商標または登録商標です。
安全にお使いいただくために…
- ●ご使用の前に「取扱説明書」をよくお読みの上、正しくお使いください。
- ●表示された正しい電源・電圧でお使いください。
- ●水、湿気、湯気、ほこり、油煙等の多い場所での使用や設置はしないでください。
- ●アース接続を行なってください。故障や漏電の場合、感電するおそれがあります。

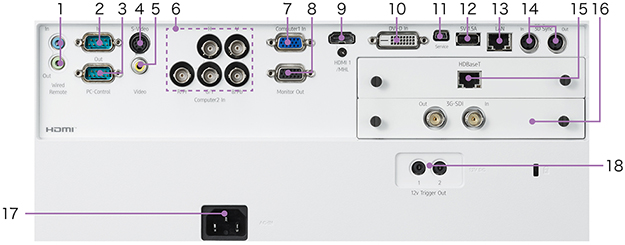

インターフェース
<インターフェース端子>
- 1：リモート端子（入力・出力）
- 2：PCコントロール入力端子
- 3：PCコントロール出力端子
- 4：S-ビデオ入力端子
- 5：ビデオ入力端子
- 6：コンピューター2入力端子（5-BNC端子）
- 7：コンピューター1入力端子
- 8：モニター出力端子*1
- 9：HDMI®1/MHL®入力端子
- 10：DVI-D入力端子
- 11：サービス用端子
- 12：5V 1.5A出力端子
- 13：有線LAN端子（プロジェクター制御用）
- 14：3Dエミッター接続端子（IN/OUT）
- 15：HDBaseT™ 端子/オプションスロット1
- 16：3G-SDI端子*2（IN/OUT）/オプションスロット2
- 17：AC INソケット
- 18：スクリーントリガー端子
- *1モニター出力はComputer Inの信号のみ対応します。
- *2RICOH PJ WUL6590のみに搭載されています。

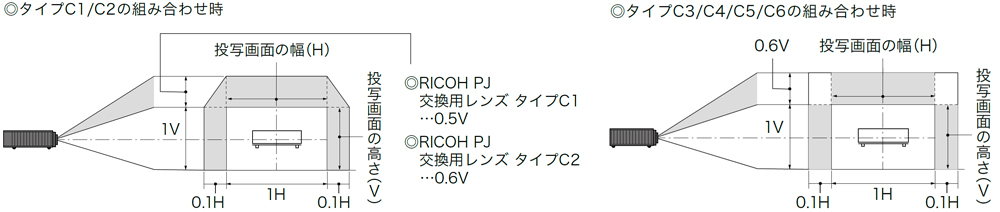

投写距離と画面サイズ
下図と下表を参考にして、画面サイズと投写距離を決めてください。
画面サイズは、フルサイズの映像を台形補正なしで投影したときのおよその値です。
- ※グレーの部分はレンズシフトによって投影可能な範囲を表示しています。
- ※タイプC0はレンズシフト機能はありません。
RICOH PJ WUL6590 / WUL6480
| 画面サイズ(型) | 投写距離D(m) | オフセットHd(m) | 投写距離D(m) | |||||
|---|---|---|---|---|---|---|---|---|
| RICOH PJ 交換用 レンズ タイプC0 |
RICOH PJ 交換用 レンズ タイプC1 |
RICOH PJ 交換用 レンズ タイプC2 |
RICOH PJ 交換用 レンズ タイプC3 |
RICOH PJ 交換用 レンズ タイプC4 |
RICOH PJ 交換用 レンズ タイプC5 |
RICOH PJ 交換用 レンズ タイプC6 |
||
| 60 | - | - | 0.98-1.22 | 1.47-2.20 | 2.08-3.12 | 3.06-4.65 | 4.56-7.30 | 7.13-11.41 |
| 70 | 0.59 | 0.24 | 1.14-1.43 | 1.71-2.57 | 2.43-3.64 | 3.57-5.43 | 5.32-8.51 | 8.32-13.31 |
| 80 | 0.67 | 0.28 | 1.31-1.63 | 1.96-2.94 | 2.78-4.16 | 4.08-6.20 | 6.08-9.73 | 9.51-15.22 |
| 90 | 0.74 | 0.32 | 1.47-1.84 | 2.20-3.31 | 3.12-4.68 | 4.59-6.98 | 6.84-10.95 | 10.70-17.12 |
| 100 | 0.82 | 0.37 | 1.63-2.04 | 2.45-3.67 | 3.47-5.20 | 5.10-7.76 | 7.60-12.16 | 11.89-19.02 |
| 120 | 0.97 | 0.46 | 1.96-2.45 | 2.94-4.41 | 4.16-6.24 | 6.12-9.31 | 9.12-14.60 | 14.27-22.82 |
| 150 | 1.20 | 0.59 | 2.45-3.06 | 3.67-5.51 | 5.20-7.81 | 7.65-11.63 | 11.40-18.24 | 17.83-28.53 |
| 180 | 1.42 | 0.73 | 2.94-3.67 | 4.41-6.61 | 6.24-9.37 | 9.18-13.96 | 13.68-21.89 | 21.40-34.24 |
| 200 | 1.57 | 0.82 | 3.27-4.08 | 4.90-7.35 | 6.94-10.41 | 10.20-15.51 | 15.20-24.33 | 23.78-38.04 |
| 250 | 1.95 | 1.04 | 4.08-5.10 | 6.12-9.18 | 8.67-13.01 | 12.76-19.39 | 19.01-30.41 | 29.72-47.55 |
| 300 | 2.33 | 1.26 | 4.90-6.12 | 7.35-11.02 | 10.41-15.61 | 15.31-23.27 | 22.81-36.49 | 35.66-57.06 |
| 350 | 2.71 | 1.49 | 5.71-7.14 | 8.57-12.86 | 12.14-18.21 | 17.86-27.14 | 26.61-42.57 | 41.61-66.57 |
| 400 | - | - | 6.53-8.16 | 9.80-14.69 | 13.88-20.82 | 20.41-31.02 | 30.41-48.65 | 47.55-76.08 |
| 450 | - | - | 7.35-9.18 | 11.02-16.53 | 15.61-23.42 | 22.96-34.90 | 34.21-54.73 | 53.49-85.59 |
| 500 | - | - | 8.16-10.20 | 12.24-18.37 | 17.35-26.02 | 25.51-38.78 | 38.01-60.82 | 59.44-95.10 |
| 550 | - | - | 8.98-11.22 | 13.47-20.20 | 19.08-28.62 | 28.06-42.65 | 41.81-66.90 | 65.38-104.61 |
| 600 | - | - | 9.80-12.24 | 14.69-22.04 | 20.82-31.22 | 30.61-46.53 | 45.61-72.98 | 71.33-114.12 |
オプションレンズの仕様一覧
| 商品名 | RICOH PJ交換用レンズ タイプC0 | RICOH PJ交換用レンズ タイプC1 | RICOH PJ交換用レンズ タイプC2 | RICOH PJ交換用レンズ タイプC3 | RICOH PJ交換用レンズ タイプC4 | RICOH PJ交換用レンズ タイプC5 | RICOH PJ交換用レンズ タイプC6 | RICOH PJブレンディング用拡張ボード | |
|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
||
| 品種コード | 513991 | 513780 | 513781 | 513782 | 513783 | 513784 | 513785 | 513778 | |
| JANコード | 4961311929823 | 496131192165 0 | 496131192166 7 | 496131192167 4 | 496131192168 1 | 496131192169 8 | 496131192170 4 | 496131192163 6 | |
| 標準価格 | オープン価格 | ||||||||
| レンズタイプ | 折り返しミラー式*4 | ズーム | - | ||||||
| ズーム/フォーカス | 固定/電動 | 電動/電動 | - | ||||||
| ズーム比 | - | 1.25 | 1.5 | 1.5 | 1.52 | 1.6 | 1.6 | - | |
| 投写距離比*1 | 0.38:1 | 0.76-0.95:1 | 1.14-1.71:1 | 1.61-2.42:1 | 2.37-3.6:1 | 3.53-5.65:1 | 5.52-8.83:1 | - | |
| 画面サイズ(型) | 70-350 | 60-600 | - | ||||||
| 出力光束(明るさ)*2 | WUL6590 | 9,000lm | 9,500lm | 9,500lm | 10,000lm | 9,000lm | 9,000lm | 9,500lm | - |
| WUL6480 | 7,600lm | 8,000lm | 8,000lm | 8,500lm | 7,600lm | 7,600lm | 8,000lm | - | |
| 質量 | 3.1kg | 1.68kg | 1.93kg | 1.93kg | 1.822kg | 1.93kg | 1.72kg | 0.01kg | |
| 備考 | 補強金具の質量は2.5㎏です。 | - | ※ | ※ | 機能拡張用オプション*3 | ||||
- *1スクリーン投写距離：スクリーン横幅寸法
- *2レーザーモード「標準」時。
- *3専用ソフトウェアを使ったマルチスクリーン投影や幾何学補正が可能です。
RICOH PJ WUL6590での装着時は「HDBaseT™端子」もしくは「3G-SDI端子」のどちらかのスロットと入れ替えての装着となります。 - *4本機を設置する際は、排気口（背面）側に充分な排気スペースを確保してください。
- ※RICOH PJ
WUL6590に装着した場合の投写光は、IEC62471-5:2015に基づくリスクグループ 3に分類されます。
投写光をのぞきこまないようご注意ください。 - ※2019年3月20日以前の出荷分の機器にはC5/C6レンズは装着できません。
