RICOH Interactive Whiteboard D5510

インタラクティブホワイトボード（電子黒板）の、これまで発売された製品の主な仕様と消耗品を掲載しています。
掲載内容は販売当時のものであり、販売終了となっているオプション、消耗品等を掲載しているものもありますので、あらかじめご了承ください。

サービス＆サポート料金（販売終了品）

現在発売中のインタラクティブホワイトボード（電子黒板）につきましては「インタラクティブホワイトボード（電子黒板）」商品ページをご覧ください。

インタラクティブホワイトボード（電子黒板）

主な仕様
製品構成

主な仕様

主な仕様
複数台共有における各共有時間目安
使用上の留意点

主な仕様

商品名		リコーインタラクティブホワイトボード D5510
品種コード		799343
JANコード		4961311899546
型番		IWBD5510
液晶パネル	画面サイズ	55v型ワイド（対角1,387mm）
	有効表示領域	1,209.6(W)×680.4（H）mm
	表示方式	VA型液晶方式
	バックライト	LED方式
	最大解像度	1,920×1,080ドット
	アスペクト比	16：9
	表示色	約1,677万色
	画素ピッチ	水平0.63×垂直0.63mm
	最大輝度	300cd/m²^*1
	コントラスト比	2,670：1
	視野角	左右160°/上下160°（コントラスト比≧10）
	応答速度	6.5ms（Gray to Gray,Ave.）
タッチパネル	電子ペン検出方式	光遮断方式
タッチパネル	保護ガラス	厚さ:約2.0mm（ARコートあり）
外部インターフェース	入力コネクタ	アナログミニD-Sub15ピン×1
		アナログミニD-Sub15ピン×1（2画面表示用）
		DisplayPort^™端子（著作権保護コンテンツ非対応）×1^*2
		デジタル映像入力（著作権保護コンテンツ対応）×1^*2
		デジタル映像入力（著作権保護コンテンツ非対応）×1^*2
	出力コネクタ	デジタルDVI-D24ピン×1 音声出力端子（スピーカー端子：スピーカー出力／ステレオ：10W×10W／8Ω）音声出力端子（RCA1pin×2：ライン出力／ステレオ）
	USB^*3	USB 2.0 TypeA×2、USB 3.0 TypeA×2
	通信コネクタ	10BASE-T/100BASE-TX/1000BASE-T
使用電源		100V（±10%）、50Hz/60Hz
消費電力	最大消費電力	180W
消費電力	スタンバイ時消費電力	58W
質量（本体のみ）		約45kg
寸法（W×D×H）		1,360mm（W）×125mm（D）×830mm（H）
使用環境	温度	10～32℃
	湿度	15～80%（結露なきこと）^*4
	高度	0～2,000m
関連規格		RoHS指令対応
本体同梱品		電子ペン×1、電子ペントレイ×1、ペントレイ取付け用ねじ×2、取扱い説明書（はじめにお読みください）×1、単四型乾電池×1、電源コード（約3.0m）×1、Mini D-Sub15 ピンケーブル（約5.0m）×1、保証書×1、お客様登録はがき×1、マイバンク&QA登録票×1
本体保証期間		1年間無償保証

*1

輝度は、入力モードの映像調整の設定などにより変わります。また、輝度は経年により劣化します。一定の輝度を維持するものではありません。
*2

著作権の保護および不正コピー防止のため、動画・映像にはHDCPと呼ばれる著作権保護技術を用いている場合があります。著作権保護コンテンツ非対応の入力端子では動画・映像を投影できない場合があります。予めご確認の上、ご使用ください。
*3

暗号化ソフトやセキュリティ対策プログラム等がインストールされたUSBメモリでは動作しません。
*4

設置場所が高温環境の場合、低湿環境（60％以下）での動作をおすすめします。

複数台共有における各共有時間目安

（単位：秒）
接続台数	開始時		遠隔共有中		ブラウザ閲覧^*2
	全拠点の参加が完了するまでの時間^*1		スクリーンページ更新時間 ^*1		画質：低	画質：高
	画質：低	画質：高	画質：低	画質：高	画質：低	画質：高
4台	0.7	1.1	0.4	0.8	0.5	1.6
8台	1.5	2.6	0.9	1.8	1.0	3.1
12台	2.4	4.1	1.4	2.9	1.6	4.7
16台	3.3	5.6	2.0	3.9	2.1	6.3
20台	4.1	7.1	2.5	5.0	2.6	7.9

*1

高画質（ページあたり262KB）、低画質（ページあたり131KB）でそれぞれ実施した際の目安となります。
*2

高画質（ページあたり393KB）、低画質（ページあたり131KB）でそれぞれ実施した際の目安となります。
※

上記共有時間は、8Mbpsでの目安の時間となります。

使用上の留意点

液晶パネルは、非常に精密度の高い技術で作られていますが、画面の一部に点灯しない画素や常時点灯する画素が存在する場合がございます。インタラクティブホワイトボードの動作に影響を与える故障ではありませんので、あらかじめご了承ください。
製品の設置場所は、床面または壁面が不安定な場所や振動のあるところは避けてください。また、製品を15°以上傾けてのご使用はお控えください。
壁掛け設置は、壁面が本体重量に耐えうることをご確認の上、必ず専門の取り付け工事業者にご依頼ください。
本体の上にモノを置かないでください。
スタンド設置時には、幅：1,500mm以上、高さ：2,000mm以上、奥行き：1,000mm以上のスペースが確保できる場所に設置してください。
壁掛け設置時には、設置後に正面から見て左：100mm以上、右：150mm以上、上：200mm以上、下：200mm以上のスペースが確保できる場所に設置してください。
本体には通風孔がございます。定期的に埃を取り除くなどの清掃をお勧めします。
通風孔などから異物を入れないでください。また、通風孔をふさがないでください。
通気の悪い状態や、油煙やたばこの煙が多い場所では使用しないでください。本体の寿命を縮める原因となります。
電源プラグのアース端子は、必ずアースに接続して使用してください。
遠隔地とのリアルタイム共有機能、パソコンやタブレットでの画面共有閲覧を使用する際は、別途「リコーインタラクティブホワイトボードリモートライセンスタイプ１」が必要です。また、本機能の使用はイントラネット内での接続に限ります。端末間に必要な帯域は上り/下り最低200kbps、推奨512kbps以上が必要です。なお本帯域は４台接続までの必要帯域の目安です。5台以上接続する場合はさらに帯域が必要な場合があります、別途対応表をご参照ください。
WebブラウザからのD5510の表示内容の閲覧、一時保存ファイルのダウンロード機能の使用はイントラネット内での接続に限ります。利用速度はお使いの環境に依拠します。
WebブラウザからのD5510の表示内容の閲覧、一時保存ファイルのダウンロード機能の推奨ブラウザは次の通りです。Internet Explorer^® 8～11、Firefox^® 21～33、Safari for OS X 6～8、Safari for iOS 6～8（iPadのみ）、Google Chrome^™ for Windows^® 36～38、Google Chrome^™ forAndroid 27～38（タブレットのみ）
製品改良のため仕様の一部を予告なく変更することがあります。また、商品の色調は印刷のため実物と異なる場合もありますので、あらかじめご了承ください。
画面はすべてハメコミ合成です。実際の表示とは異なります。
Windows、Internet Explorerは、米国Microsoft Corporationの米国およびその他の国における商標または登録商標です。
Android、Google ChromeはGoogle Inc.の登録商標です。
iPad、iPhone、Macintosh、Mac OS、OS X、Safariは、Apple Inc.の商標です。
iOSは、米国およびその他の国における商標またはシスコの登録商標であり、ライセンスのもとに使用されます。
Adobe PDFはアドビシステムズ社の米国ならびに他の国における商標または登録商標です。
HDMIは、HDMI Licensing, LLC.の米国およびその他の国における登録商標または商標です。
Firefoxは、MozillaFoundationの登録商標です。
DisplayPort^™は、the Video Electronics Standard Association （VESA^®）の米国およびその他の国の商標です。
その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。

本体・オプション

	イメージ	商品名	標準価格（消費税別）	品種コード	備考
本体		リコーインタラクティブホワイトボード D5510	オープン価格	799343	RoHS指令対応
オプション		リコーインタラクティブホワイトボードペンタイプ1	16,800円	799243	RoHS指令対応 ※本体に1本同梱されています。

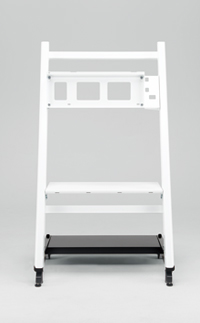

オプション		リコーインタラクティブホワイトボードスタンドタイプ2	オープン価格	799338	RoHS指令対応
オプション	-	リコーインタラクティブホワイトボードリモートライセンスタイプ1	100,000円	799244	※遠隔地とのリアルタイム共有機能の使用及びパソコンかタブレットで画面共有を閲覧する際に必要。

無償ソフトウェア

ソフトウェア名		概要	ダウンロード方法
タブレット、PCから本体画面を閲覧・書き込み	RICOH Interactive Whiteboard Client for iPad / Android^™/Windows^®	ホワイトボードの画面を、iPad/Android^™/Windows^® から閲覧できます。 iPad/Android^™/Windows^® からホワイトボードへ書込みを行うことができます。機能詳細については、こちらをご確認ください。	RICOH Interactive Whiteboard Client for iPad RICOH Interactive Whiteboard Client for Android^™ RICOH Interactive Whiteboard Client for Windows^® こちらからダウンロードしてください。パソコンのWEBブラウザからホワイトボード本体へアクセスすることでも、ダウンロードが可能です。
PC画面を、ワイヤレス投影	IWB Remote Desktop Software	パソコンの画面をワイヤレスで投影できます。ホワイトボードのディスプレイ上で、パソコンの画面を操作できます。機能詳細については、こちらをご確認ください。	こちらからダウンロードしてください。パソコンのWEBブラウザからホワイトボード本体へアクセスすることでも、ダウンロードが可能です。
簡易ホワイトボードアプリケーション	RICOH Interactive Whiteboard Lt for Windows^®	パソコン上で稼動する簡易ホワイトボードアプリケーションです。 ※コントローラーを搭載していないインタラクティブホワイトボードでご利用いただけます。機能詳細については、こちらをご確認ください。	こちらからダウンロードしてください。パソコンのWEBブラウザからホワイトボード本体へアクセスすることでも、ダウンロードが可能です。

寸法・インターフェース

本体

寸法

画面表示

ツールエリア
各ツールのアイコンが表示されます。
ページエリア
アイコンを操作してホワイトボード画面に表示されたページを切り替えます。
ツールエリア移動アイコン
アイコンにタッチしてツールエリアを移動します。通常、このアイコンは画面の左下にあります。ツールエリアを左側に移動したとき、このアイコンは右下に移動します。
