RICOH PJ WUL6280 / WXL6280

こちらでは販売終了品の基本情報を掲載しています。
掲載内容は、販売当時のものであり、記載内容が変更になっている場合や提供を終了しているものもありますので、あらかじめご了承ください。

仕様

ー：非対応
製品名		RICOH PJ WUL6280	RICOH PJ WXL6280
品種コード		512912	512913
JANコード		496131190464 6	496131190465 3
型番		PJWUL6280	PJWXL6280
方式		単板DLP^®方式
画素数		2,304,000画素（1,920×1,200）	1,024,000画素（1,280×800）
パネル形状	サイズ	0.67型	0.65型
パネル形状	アスペクト比	16:10
出力光束（明るさ）^*1		6,000lm
色再現性		約10億7,300万色
コントラスト比^*1		100,000:1
投写画面サイズ		50～300型^*4
投写距離		0.81～35.53m^*4	0.79～34.75m^*4
台形補正のタイプ		手動
台形補正の方向		上下左右（上下±20度、左右±20度）
光源		レーザーダイオード
RGB対応信号（アナログ、デジタル）	リアル解像度	WUXGA、FullHD、UXGA、SXGA、WXGA、XGA、SVGA、VGA	WXGA、XGA、SVGA、VGA
RGB対応信号（アナログ、デジタル）	圧縮表示	－	WUXGA、FullHD、UXGA、SXGA
入力信号/コンポーネント対応信号		NTSC、PAL、PAL-M、PAL-N、PAL-60、SECAM、NTSC4.43
アナログRGB対応走査周波数^*2	水平	15～91.1kHz
アナログRGB対応走査周波数^*2	垂直	24～85Hz
投写レンズ	明るさ：F値	Ｆ:2.30～3.39^*5
	焦点距離：f値	f:22.56～42.87mm^*5	f:22.56～42.86mm^*5
	倍率	1.25倍^*5
	ズーム	電動
	フォーカス	電動
	レンズシフト	垂直:最大-0.5～+0.5V　水平:最大-0.15～+0.15H^*5
インターフェース	コンピューター入力	ミニD-sub 15 ピン×1、BNC端子 ×1、HDMI^®タイプA×1、DVI-D ×1
	コンピューター出力	ミニD-sub 15 ピン×1
	ビデオ入力	－
	ビデオ出力	－
	音声入力	－
	音声出力	－
	USB	Mini-B×1（メンテナンス用）
	有線LAN	RJ45（10Base-T/100Base-TX）×1、HD-BaseT^™×1
	無線LAN	－
	RS232C	D-sub9pin×1（プロジェクター制御用）
対応OS
対応OS	プロジェクター管理ユーティリティー	Windows Vista^®（SP2以降）（Ultimate、Bussiness、Home Premium、Home Basic）、Windows^®7（Ultimate、Enterprise、Professional、Home Premium）、Windows^®8、Windows^®8（Pro、Enterprise）、Windows^®8.1、Windows^®10（Home、Pro、Enterprise、Education）、Windows Server^™ 2008/2008R2
寸法（W×D×H）		484×509×184mm（突起部含まず）
質量		約18.0kg（レンズユニット含まず）
消費電力	稼動時	標準モード：560W、エコモード：340W
消費電力	待機時	通常待機モード：0.5W
使用環境		温度5～40℃、湿度35～75%（非結露）
電源		100V、50Hz/60Hz
本体同梱品	ケーブル	RGBケーブル 1.8m、電源ケーブル（3pin） 3.0m
	CD-ROM	取扱説明書
	キャリングケース	－
	リモコン	ワイヤレスリモコン
	その他	取扱説明書、リコーテクニカルコールセンターシール、保証書、お客様登録はがき、マイバンク＆QA登録票、個人情報保護確認書、リモコン用単4乾電池×2、防塵キャップ
	保守サービス証書	－
本体保証期間^*3		3年間無償保証
本体標準価格		オープン価格

*1

出荷時における本製品の全体的な平均値で、JIS X6911：2015データプロジェクターの仕様書様式に則って記載しており、測定方法・測定条件については、附属書に基づいています。
*2

この範囲の対応信号にプリセットされています。プリセット以外の信号の場合、対応範囲内であっても表示できない場合があります。
*3

ランプ、フィルターは消耗品となるため、本体保証期間の対象とはなりません。
*4

交換用投写レンズを使用した場合の最大値。
*5

RICOH PJ 交換用レンズタイプA3装着時。

［使用上の留意点］

この機械の上や近くに花瓶、植木鉢、コップ、化粧品、薬品、水などの入った容器または小さな金属物を置かないでください。こぼれたり、中に入ったりすると、火災や感電の原因になります。
本製品とその付属品を幼児・子供の手の届かないところに設置・保管してください。落ちてけがの原因になります。
表示された電源電圧以外では使用しないでください。火災や感電の原因になります。
電源コードを傷つけたり、破損したり、加工しないでください。また、重いものを乗せたり、引っぱったり、無理に曲げたりすると電源コードを傷め、火災や感電の原因になります。
万一、煙が出ている、変なにおいがするなど異常状態が見られるときは、すぐに電源を切ってください。その後必ず電源プラグをコンセントから抜いてサービス実施店に連絡してください。そのまま使用すると火災や感電の原因になります。
万一、金属、水、液体などの異物が機械内部に入ったときは、すぐに電源を切ってください。その後必ず電源プラグをコンセントから抜いてサービス実施店に連絡してください。そのまま使用すると火災や感電の原因になります。
近くで落雷が発生しているときは、本機に触らないでください。感電の原因になります。
本製品に使用しているポリ袋などを乳幼児の近くに放置しないでください。口や鼻をふさぎ、窒息する恐れがあります。

※

会社名および製品名・ロゴマークは各社の商標または登録商標です。

ご使用の前に「取扱説明書」をよくお読みの上、正しくお使いください。
表示された正しい電源・電圧でお使いください。
水、湿気、湯気、ほこり、油煙等の多い場所での使用や設置はしないでください。
アース接続を行なってください。故障や漏電の場合、感電するおそれがあります。

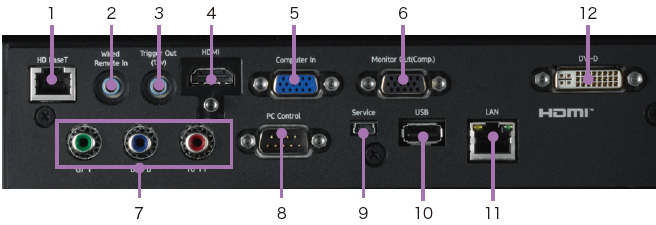

活用の場を拡大する豊富な入出力端子を装備。
様々な機器と接続することによって、プレゼンテーションの可能性がさらに広がります。

1：HDBaseT^™ 端子

2：リモート入力端子

3：リモート出力端子

4：HDMI^®端子

5：コンピューター入力端子

6：モニター出力端子

7：BNC 入力端子

8：PC コントロール端子

9：サービス用端子

10：USB 端子*

11：有線LAN 端子

12：DVI-D 端子

*

USBメモリからの投写は行えません。

図と下表を参考にして、画面サイズと投写距離を決めてください。

画面サイズは、フルサイズの映像を台形補正なしで投写したときのおよその値です。

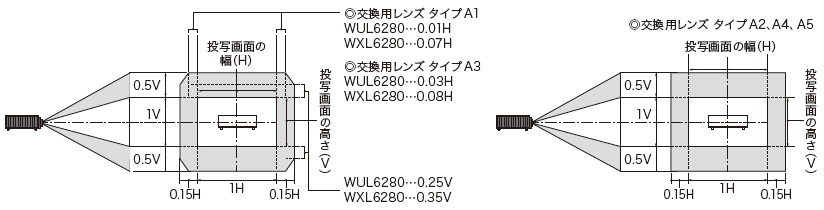

投写画面の周囲にレンズシフトによって投写可能な範囲があります*。
レンズシフトによって投写可能な範囲を説明します。投写画面の幅1に対し画面中心では左右に0.15ずつ。上辺、下辺では交換用レンズタイプA1とWUL6280の場合左右0.01ずつ、WXL6280の場合左右0.07ずつ。交換用レンズタイプA3とWUL6280の場合左右0.03ずつ、WXL6280の場合左右0.08ずつ。投写画面の高さ1に対し画面中心では上下に0.5ずつ。左辺、右辺ではWUL6280の場合上下0.25ずつ、WXL6280の場合上下0.35ずつです。交換用レンズタイプA2、A4、A5の場合、投写画面の幅1に対し左右に0.15ずつ、高さ1に対して上下に0.5ずつです。

RICOH PJ WUL6280

画面サイズ（型）	投写距離（m）
画面サイズ（型）	RICOH PJ 交換用レンズタイプA1	RICOH PJ 交換用レンズタイプA2	RICOH PJ 交換用レンズタイプA3	RICOH PJ 交換用レンズタイプA4	RICOH PJ 交換用レンズタイプA5
50	0.81-1.03	1.03-1.32	1.32-1.65	1.65-3.15	3.13-5.94
60	0.97-1.23	1.23-1.57	1.57-1.97	1.97-3.77	3.74-7.10
70	1.13-1.43	1.43-1.84	1.84-2.31	2.31-4.41	4.38-8.31
80	1.29-1.63	1.63-2.10	2.10-2.63	2.63-5.02	4.99-9.46
90	1.46-1.84	1.84-2.37	2.37-2.97	2.97-5.66	5.63-10.67
100	1.61-2.04	2.04-2.62	2.62-3.29	3.29-6.28	6.24-11.83
110	1.78-2.25	2.25-2.89	2.89-3.63	3.63-6.92	6.87-13.04
120	1.94-2.45	2.45-3.15	3.15-3.95	3.95-7.53	7.48-14.19
130	2.10-2.66	2.66-3.42	3.42-4.28	4.28-8.18	8.12-15.40
140	2.27-2.87	3.87-3.68	3.68-4.62	4.62-8.82	8.76-16.61
150	2.42-3.07	3.07-3.94	3.94-4.94	4.94-9.43	9.37-17.77
160	2.59-3.28	3.28-4.21	4.21-5.28	5.28-10.07	10.01-18.98
170	2.75-3.48	3.48-4.47	4.47-5.60	5.60-10.69	10.61-20.13
180	2.91-3.69	3.69-4.73	4.73-5.94	5.94-11.33	11.25-21.34
190	3.07-3.89	3.89-4.99	4.99-6.26	6.26-11.94	11.86-22.50
200	3.23-4.09	4.09-5.26	5.26-6.59	6.59-12.59	12.50-23.71
250	4.04-5.11	5.11-6.56	6.56-8.23	8.23-15.71	15.60-29.59
300	4.85-6.14	6.14-7.88	7.88-9.88	9.88-18.86	18.73-35.53

RICOH PJ WXL6280

画面サイズ（型）	投写距離（m）
画面サイズ（型）	RICOH PJ 交換用レンズタイプA1	RICOH PJ 交換用レンズタイプA2	RICOH PJ 交換用レンズタイプA3	RICOH PJ 交換用レンズタイプA4	RICOH PJ 交換用レンズタイプA5
50	0.85-1.08	1.08-1.38	1.38-1.74	1.73-3.32	3.28-6.24
60	1.02-1.29	1.29-1.65	1.65-2.08	2.06-3.96	3.92-7.46
70	1.19-1.51	1.51-1.93	1.93-2.43	2.42-4.64	4.59-8.73
80	1.36-1.72	1.72-2.20	2.20-2.77	2.75-5.28	5.23-9.94
90	1.53-1.94	1.94-2.48	2.48-3.12	3.10-5.96	5.90-11.21
100	1.70-2.15	2.15-2.75	2.75-3.46	3.44-6.60	6.54-12.43
110	1.87-2.37	2.37-3.03	3.03-3.82	3.79-7.28	7.20-13.70
120	2.04-2.58	2.58-3.30	3.30-4.15	4.13-7.92	7.84-14.91
130	2.21-2.80	2.80-3.58	3.58-4.51	4.48-8.60	8.51-16.18
140	2.39-3.02	3.02-3.87	3.87-4.86	4.83-9.27	9.18-17.46
150	2.55-3.23	3.23-4.13	4.13-5.20	5.17-9.92	9.82-18.67
160	2.73-3.45	3.45-4.42	4.42-5.55	5.52-10.59	10.49-19.94
170	2.89-3.66	3.66-4.68	4.68-5.89	5.86-11.24	11.13-21.15
180	3.07-3.88	3.88-4.97	4.97-6.25	6.21-11.91	11.80-22.43
190	3.23-4.09	4.09-5.24	5.24-6.58	6.54-12.56	12.43-23.64
200	3.40-4.31	4.31-5.52	5.52-6.94	6.90-13.23	13.10-24.91
250	4.25-5.38	5.38-6.89	6.89-8.66	8.61-16.52	16.36-31.10
300	5.10-6.46	6.46-8.27	8.27-10.40	10.34-19.83	19.64-37.34
