RICOH PJ WUL6590 / WUL6480

こちらでは販売終了品の基本情報を掲載しています。
掲載内容は、販売当時のものであり、記載内容が変更になっている場合や提供を終了しているものもありますので、あらかじめご了承ください。

仕様

ー：非対応
製品名		RICOH PJ WUL6590	RICOH PJ WUL6480
品種コード		513989	513990
JANコード		496131192980 9	496131192981 6
型番		PJWUL6590	PJWUL6480
方式		単板DLP^®方式
画素数		2,304,000画素（1,920×1,200）
パネル形状	サイズ	0.67型
パネル形状	アスペクト比	16:10
出力光束（明るさ）^*1		10,000lm	8,500lm
色再現性		約10億7,300万色
コントラスト比^*1		2,500,000:1
投写画面サイズ		60-600型^*2
投写距離		0.98～114.12m^*2
光源		レーザーダイオード
RGB対応信号（アナログ、デジタル）	リアル解像度	WUXGA、FullHD、WXGA、XGA、SVGA、VGA
RGB対応信号（アナログ、デジタル）	圧縮表示	－
コンポジット信号		NTSC、PAL、PAL-M、PAL-N、PAL-60、SECAM、NTSC4.43
アナログRGB対応走査周波数^*3	水平	31.47～98.96kHz
アナログRGB対応走査周波数^*3	垂直	56～120Hz
USBメモリー対応ファイル形式		－
投写レンズ	明るさ：F値	F: 1.6-2.0^*4
	焦点距離：f値	f: 24.1-35.8mm^*4
	倍率	1.5倍^*4
	ズーム	電動^*4
	フォーカス	電動^*4
	レンズシフト	垂直：最大±0.6V^4　水平：最大±0.1H^4
インターフェース	コンピューター入力	ミニD-sub15ピン×1、5BNC端子×1、HDMI^®タイプA/MHL^®×1、DVI-D×1
	コンピューター出力	ミニD-sub15ピン×1
	ビデオ入力	RCAピンジャック×1、S-VIDEO端子ミニDIN-4pin×1
	ビデオ出力	－
	音声入力	－
	音声出力	－
	USB	Type-A×1（給電用）
	有線LAN	HDBaseT^™×1、RJ45（10BASE-T/100BASE-TX）×1（プロジェクター制御用）
	無線LAN	－
	RS232C	D-sub9pin×2（プロジェクター制御用:入力端子×1/出力端子×1）
対応OS
対応OS	プロジェクター管理ユーティリティー	Windows Vista^®（SP2以降）（Ultimate/Bussiness/Home Premium/Home Basic）、Windows^® 7（Ultimate/Enterprise/Professional/Home Premium）、Windows^® 8、Windows^® 8（Pro/Enterprise）、Windows^® 8.1、Windows^® 10（Home/Pro/Enterprise/Education）、Windows Server^™ 2008/2008R2
内蔵スピーカー		－
寸法（W×D×H）		548×552.5×179mm（突起部含まず）
質量		約26.5kg
消費電力	稼動時	標準モード：1,320W　エコモード：1,050W	標準モード：1,115W　エコモード：865W
消費電力	待機時	通常待機モード：0.5W以下
使用環境		温度0～40℃、湿度10～90%（非結露）
電源		100V、50Hz/60Hz
本体同梱品	ケーブル	RGBケーブル 1.8m、電源ケーブル（3pin）3m
	CD-ROM	取扱説明書、プロジェクター管理ユーティリティー
	キャリングケース	－
	リモコン	ワイヤレスリモコン
	その他	取扱説明書、リコーテクニカルコールセンターシール、保証書、マイバンク＆QA登録票、リモコン用単3乾電池×2
	保守サービス証書	－
本体保証期間^*4		3年間無償保証
本体標準価格		オープン価格

解像度のサイズ表

4K…3,840×2,160ドット

WQXGA…2,560×1,600ドット

WQHD…2,560×1,440ドット

WUXGA…1,920×1,200ドット

FHD…1,920×1,080ドット

WSXGA…1,680×1,050ドット

UXGA…1,600×1,200ドット

WXGA+…1,440×900ドット

SXGA…1,280×1,024ドット

WXGA…1,280×800ドット

XGA…1,024×768ドット　

SVGA…800×600ドット

VGA…640×480ドット

*1

出荷時における本製品の全体的な平均値で、JIS X6911：2003データプロジェクターの仕様書様式に則って記載しており、測定方法・測定条件については、附属書2に基づいています。
*2

交換用投写レンズを使用した場合の最大値。
*3

この範囲の対応信号にプリセットされています。プリセット以外の信号の場合、対応範囲内であっても表示できない場合があります。
*4

RICOH PJ 交換用レンズタイプC3装着時。

［使用上の留意点］

この機械の上や近くに花瓶、植木鉢、コップ、化粧品、薬品、水などの入った容器または小さな金属物を置かないでください。こぼれたり、中に入ったりすると、火災や感電の原因になります。
本製品とその付属品を幼児・子供の手の届かないところに設置・保管してください。落ちてけがの原因になります。
表示された電源電圧以外では使用しないでください。火災や感電の原因になります。
電源コードを傷つけたり、破損したり、加工しないでください。また、重いものを乗せたり、引っぱったり、無理に曲げたりすると電源コードを傷め、火災や感電の原因になります。
万一、煙が出ている、変なにおいがするなど異常状態が見られるときは、すぐに電源を切ってください。その後必ず電源プラグをコンセントから抜いてサービス実施店に連絡してください。そのまま使用すると火災や感電の原因になります。
万一、金属、水、液体などの異物が機械内部に入ったときは、すぐに電源を切ってください。その後必ず電源プラグをコンセントから抜いてサービス実施店に連絡してください。そのまま使用すると火災や感電の原因になります。
近くで落雷が発生しているときは、本機に触らないでください。感電の原因になります。
本製品に使用しているポリ袋などを乳幼児の近くに放置しないでください。口や鼻をふさぎ、窒息する恐れがあります。

※

会社名および製品名・ロゴマークは各社の商標または登録商標です。

ご使用の前に「取扱説明書」をよくお読みの上、正しくお使いください。
表示された正しい電源・電圧でお使いください。
水、湿気、湯気、ほこり、油煙等の多い場所での使用や設置はしないでください。
アース接続を行なってください。故障や漏電の場合、感電するおそれがあります。

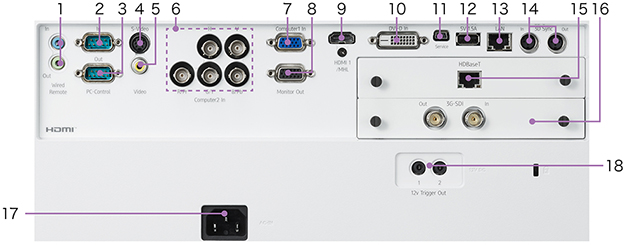

活用の場を拡大する豊富な入出力端子を装備。
様々な機器と接続することによって、プレゼンテーションの可能性がさらに広がります。

1：リモート端子（入力・出力）

2：PCコントロール入力端子

3：PCコントロール出力端子

4：S-ビデオ入力端子

5：ビデオ入力端子

6：コンピューター2入力端子（5-BNC端子）

7：コンピューター1入力端子

8：モニター出力端子^*1

9：HDMI^®1/MHL^®入力端子

10：DVI-D入力端子

11：サービス用端子

12：5V 1.5A出力端子

13：有線LAN端子（プロジェクター制御用）

14：3Dエミッター接続端子（IN/OUT）

15：HDBaseT^™ 端子/オプションスロット1

16：3G-SDI端子^*2（IN/OUT）/オプションスロット2

17：AC INソケット

18：スクリーントリガー端子

*1

モニター出力はComputer Inの信号のみ対応します。
*2

RICOH PJ WUL6590のみに搭載されています。

右図と下表を参考にして、画面サイズと投写距離を決めてください。

画面サイズは、フルサイズの映像を台形補正なしで投影したときのおよその値です。

※

グレーの部分はレンズシフトによって投影可能な範囲を表示しています。
※

タイプC0はレンズシフト機能はありません。

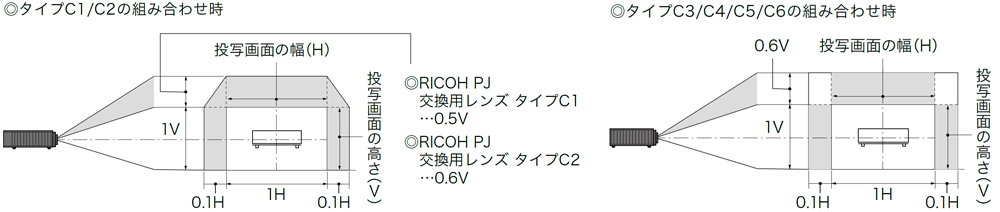

投写画面の周囲にレンズシフトによって投写可能な範囲があります。
レンズシフトによって投写可能な範囲を説明します。交換用レンズタイプC1/C2の組み合わせ時は投写画面の幅1に対し左右に0.1ずつ。高さ方向はタイプC1の場合、高さ1に対して上方に0.5、タイプC2の場合、上方に0.6となります。交換用レンズタイプC3/C4/C5/C6/の場合、投写画面の幅1に対し左右に0.1ずつ、高さ1に対して上方に0.6です。

ー：非対応
画面サイズ（型）	RICOH PJ 交換用レンズタイプC0		投写距離D（m）
画面サイズ（型）	投写距離D（m）	オフセットHd（m）	RICOH PJ 交換用レンズタイプC1	RICOH PJ 交換用レンズタイプC2	RICOH PJ 交換用レンズタイプC3	RICOH PJ 交換用レンズタイプC4	RICOH PJ 交換用レンズタイプC5	RICOH PJ 交換用レンズタイプC6
60	－	－	0.98-1.22	1.47-2.20	2.08-3.12	3.06-4.65	4.56-7.30	7.13-11.41
70	0.59	0.24	1.14-1.43	1.71-2.57	2.43-3.64	3.57-5.43	5.32-8.51	8.32-13.31
80	0.67	0.28	1.31-1.63	1.96-2.94	2.78-4.16	4.08-6.20	6.08-9.73	9.51-15.22
90	0.74	0.32	1.47-1.84	2.20-3.31	3.12-4.68	4.59-6.98	6.84-10.95	10.70-17.12
100	0.82	0.37	1.63-2.04	2.45-3.67	3.47-5.20	5.10-7.76	7.60-12.16	11.89-19.02
120	0.97	0.46	1.96-2.45	2.94-4.41	4.16-6.24	6.12-9.31	9.12-14.60	14.27-22.82
150	1.20	0.59	2.45-3.06	3.67-5.51	5.20-7.81	7.65-11.63	11.40-18.24	17.83-28.53
180	1.42	0.73	2.94-3.67	4.41-6.61	6.24-9.37	9.18-13.96	13.68-21.89	21.40-34.24
200	1.57	0.82	3.27-4.08	4.90-7.35	6.94-10.41	10.20-15.51	15.20-24.33	23.78-38.04
250	1.95	1.04	4.08-5.10	6.12-9.18	8.67-13.01	12.76-19.39	19.01-30.41	29.72-47.55
300	2.33	1.26	4.90-6.12	7.35-11.02	10.41-15.61	15.31-23.27	22.81-36.49	35.66-57.06
350	2.71	1.49	5.71-7.14	8.57-12.86	12.14-18.21	17.86-27.14	26.61-42.57	41.61-66.57
400	－	－	6.53-8.16	9.80-14.69	13.88-20.82	20.41-31.02	30.41-48.65	47.55-76.08
450	－	－	7.35-9.18	11.02-16.53	15.61-23.42	22.96-34.90	34.21-54.73	53.49-85.59
500	－	－	8.16-10.20	12.24-18.37	17.35-26.02	25.51-38.78	38.01-60.82	59.44-95.10
550	－	－	8.98-11.22	13.47-20.20	19.08-28.62	28.06-42.65	41.81-66.90	65.38-104.61
600	－	－	9.80-12.24	14.69-22.04	20.82-31.22	30.61-46.53	45.61-72.98	71.33-114.12
