RICOH PJ WU6480 / X6480（本製品は販売終了しております）

RICOH PJ WU6480 / X6480（本製品は販売終了しております）

こちらでは販売終了製品の主な仕様・保守サービス・消耗品・オプション品を掲載しています。
掲載内容は、販売当時のものであり、記載内容が変更になっている場合や一部販売を終了しているものもありますので、あらかじめご了承ください。

主な仕様
安全にお使いいただくために…
インターフェース
投写距離と画面サイズ
オプションレンズの仕様一覧

主な仕様

製品名		RICOH PJ WU6480	RICOH PJ X6480
品種コード		513776	513777
JANコード		496131192161 2	496131192162 9
型番		PJWU6480	PJX6480
方式		単板DLP^®方式
画素数		2,304,000画素（1,920×1,200）	786,432画素（1,024×768）
パネル形状	サイズ	0.67型	0.70型
パネル形状	アスペクト比	16:10	4:3
出力光束（明るさ）^*1		7,500lm	8,800lm
色再現性		約10億7,300万色
コントラスト比^*1		1,000:1	750:1
投写画面サイズ^*2		60-600型
投写距離^*2		0.98～114.12m	0.96～111.84m
光源		365W高圧水銀ランプ×2
RGB対応信号（アナログ、デジタル）	リアル解像度	WUXGA、FullHD、WXGA、XGA、SVGA、VGA	XGA、SVGA、VGA
RGB対応信号（アナログ、デジタル）	圧縮表示	-	WUXGA、FullHD、WXGA
入力信号/コンポーネント対応信号		NTSC、PAL、PAL-M、PAL-N、PAL-60、SECAM、NTSC4.43
アナログRGB対応走査周波数^*3	水平	31.47～101.6kHz
アナログRGB対応走査周波数^*3	垂直	56～120Hz
USBメモリー対応ファイル形式		-
投写レンズ	明るさ：F値	F: 1.6‒2.0^*4
	焦点距離：f値	f:24.1‒35.8mm^*4
	倍率	1.5倍^*4
	ズーム	電動^*4
	フォーカス	電動^*4
	レンズシフト	垂直：最大＋0.6V 水平：最大-0.1～＋0.1H^*4	垂直：最大＋0.55V 水平：最大-0.1～＋0.1H^*4
インターフェース	コンピューター入力	ミニD-sub15ピン×1、5BNC端子×1、HDMI^®タイプA/MHL^®×1、DVI-D×1
	コンピューター出力	ミニD-sub15ピン×1
	ビデオ入力	RCAピンジャック×1、S-VIDEO端子ミニDIN-4pin×1
	ビデオ出力	-
	音声入力	-
	音声出力	-
	USB	Type-A×1（給電用）
	有線LAN	HDBaseT^™×1、RJ45（10BASE-T/100BASE-TX）×1（プロジェクター制御用）	RJ45（10BASE-T/100BASE-TX）×1（プロジェクター制御用）
	無線LAN	-
	RS232C	D-sub9pin×2（プロジェクター制御用:入力端子×1/出力端子×1）
対応OS	プロジェクター管理ユーティリティー	Windows Vista^®（SP2以降）（Ultimate/Bussiness/Home Premium/Home Basic）、Windows^® 7（Ultimate/Enterprise/Professional/Home Premium）、Windows^® 8、Windows^® 8（Pro/Enterprise）、Windows^® 8.1、Windows^® 10（Home/Pro/Enterprise/Education）、Windows Server^™ 2008/2008R2
内蔵スピーカー		-
寸法（W×D×H）		548×552.5×179mm（脚部含まず）
質量		約21.0 kg（レンズユニット含まず）
消費電力	稼動時	標準モード：890W　エコモード：740W
消費電力	待機時	通常待機モード：0.5W以下
使用環境		温度0～40℃、湿度10～90%（非結露）
電源		100V、50Hz/60Hz
本体同梱品	ケーブル	RGBケーブル 1.8m、電源ケーブル（2pin）3m
	CD-ROM	取扱説明書、プロジェクター管理ユーティリティー
	キャリングケース	-
	リモコン	ワイヤレスリモコン
	その他	取扱説明書、リコーテクニカルコールセンターシール、保証書、お客様登録はがき、マイバンク&QA登録票、個人情報保護確認書、リモコン用単3乾電池×2
	保守サービス証書	-
本体保証期間		3年間無償保証
本体標準価格		オープン価格

解像度のサイズ表
4K…3,840×2,160ドット　WQXGA…2,560×1,600ドット　WQHD…2,560×1,440ドット　WUXGA…1,920×1,200ドット　FHD…1,920×1,080ドット　WSXGA…1,680×1,050ドット　UXGA…1,600×1,200ドット　WXGA+…1440×900ドット　SXGA…1,280×1,024ドット　WXGA…1,280×800ドット　XGA…1,024×768ドット　SVGA…800×600ドット　VGA…640×480ドット

*1出荷時における本製品の全体的な平均値で、JIS X6911：2015データプロジェクターの仕様書様式に則って記載しており、測定方法・測定条件については、附属書に基づいています。
*2交換用投写レンズを使用した場合の最大値。
*3この範囲の対応信号にプリセットされています。プリセット以外の信号の場合、対応範囲内であっても表示できない場合があります。
*4RICOH PJ交換用レンズタイプC3装着時。

［使用上の留意点］

●この機械の上や近くに花瓶、植木鉢、コップ、化粧品、薬品、水などの入った容器または小さな金属物を置かないでください。こぼれたり、中に入ったりすると、火災や感電の原因になります。
●本製品とその付属品を幼児・子供の手の届かないところに設置・保管してください。落ちてけがの原因になります。
●表示された電源電圧以外では使用しないでください。火災や感電の原因になります。
●電源コードを傷つけたり、破損したり、加工しないでください。また、重いものを乗せたり、引っぱったり、無理に曲げたりすると電源コードを傷め、火災や感電の原因になります。
●万一、煙が出ている、変なにおいがするなど異常状態が見られるときは、すぐに電源を切ってください。その後必ず電源プラグをコンセントから抜いてサービス実施店に連絡してください。そのまま使用すると火災や感電の原因になります。
●万一、金属、水、液体などの異物が機械内部に入ったときは、すぐに電源を切ってください。その後必ず電源プラグをコンセントから抜いてサービス実施店に連絡してください。そのまま使用すると火災や感電の原因になります。
●近くで落雷が発生しているときは、本機に触らないでください。感電の原因になります。
●本製品に使用しているポリ袋などを乳幼児の近くに放置しないでください。口や鼻をふさぎ、窒息する恐れがあります。

※会社名および製品名・ロゴマークはそれぞれ各社の商号・商標または登録商標です。

ページトップへ

安全にお使いいただくために…

●ご使用の前に「取扱説明書」をよくお読みの上、正しくお使いください。
●表示された正しい電源・電圧でお使いください。
●水、湿気、湯気、ほこり、油煙等の多い場所での使用や設置はしないでください。
●アース接続を行なってください。故障や漏電の場合、感電するおそれがあります。

ページトップへ

インターフェース

<インターフェース端子>

画像：インターフェース端子

1：リモート端子（入力・出力）
2：PCコントロール入力端子
3：PCコントロール出力端子
4：S-ビデオ入力端子
5：ビデオ入力端子
6：コンピューター2入力端子（5-BNC端子）
7：コンピューター1入力端子
8：モニター出力端子^*1
9：HDMI^®1/MHL^®入力端子
10：DVI-D入力端子
11：サービス用端子
12：5V 1.5A出力端子
13：有線LAN端子（プロジェクター制御用）
14：3Dエミッター接続端子
15：HDBaseT^™ 端子^*2/オプションスロット1
16：オプションスロット2
17：AC INソケット
18：スクリーントリガー端子

*1モニター出力はComputer Inの信号のみ対応します。
*2RICOH PJ WU6480のみに搭載されています。

ページトップへ

投写距離と画面サイズ

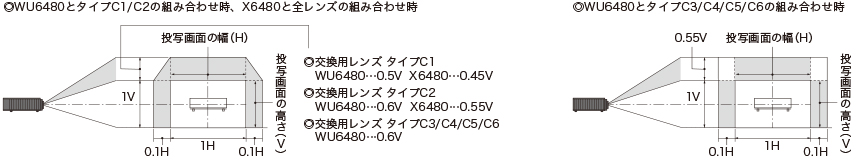

下図と下表を参考にして、画面サイズと投写距離を決めてください。
画面サイズは、フルサイズの映像を台形補正なしで投影したときのおよその値です。

※グレーの部分はレンズシフトによって投影可能な範囲を表示しています。
※タイプC0はレンズシフト機能はありません。

拡大

■ RICOH PJ WU6480

画面サイズ（型）	投写距離a（m）	オフセットHd（m）	投写距離a（m）
画面サイズ（型）	RICOH PJ 交換用レンズタイプC0 ^*		RICOH PJ 交換用レンズタイプC1	RICOH PJ 交換用レンズタイプC2	RICOH PJ 交換用レンズタイプC3	RICOH PJ 交換用レンズタイプC4	RICOH PJ 交換用レンズタイプC5	RICOH PJ 交換用レンズタイプC6
60	-	-	0.98-1.22	1.47-2.20	2.08-3.12	3.06-4.65	4.56-7.30	7.13-11.41
70	0.59	0.24	1.14-1.43	1.71-2.57	2.43-3.64	3.57-5.43	5.32-8.51	8.32-13.31
80	0.67	0.28	1.31-1.63	1.96-2.94	2.78-4.16	4.08-6.20	6.08-9.73	9.51-15.22
90	0.74	0.32	1.47-1.84	2.20-3.31	3.12-4.68	4.59-6.98	6.84-10.95	10.70-17.12
100	0.82	0.37	1.63-2.04	2.45-3.67	3.47-5.20	5.10-7.76	7.60-12.16	11.89-19.02
120	0.97	0.46	1.96-2.45	2.94-4.41	4.16-6.24	6.12-9.31	9.12-14.60	14.27-22.82
150	1.20	0.59	2.45-3.06	3.67-5.51	5.20-7.81	7.65-11.63	11.40-18.24	17.83-28.53
180	1.42	0.73	2.94-3.67	4.41-6.61	6.24-9.37	9.18-13.96	13.68-21.89	21.40-34.24
200	1.57	0.82	3.27-4.08	4.90-7.35	6.94-10.41	10.20-15.51	15.20-24.33	23.78-38.04
250	1.95	1.04	4.08-5.10	6.12-9.18	8.67-13.01	12.76-19.39	19.01-30.41	29.72-47.55
300	2.33	1.26	4.90-6.12	7.35-11.02	10.41-15.61	15.31-23.27	22.81-36.49	35.66-57.06
350	2.71	1.49	5.71-7.14	8.57-12.86	12.14-18.21	17.86-27.14	26.61-42.57	41.61-66.57
400	-	-	6.53-8.16	9.80-14.69	13.88-20.82	20.41-31.02	30.41-48.65	47.55-76.08
450	-	-	7.35-9.18	11.02-16.53	15.61-23.42	22.96-34.90	34.21-54.73	53.49-85.59
500	-	-	8.16-10.20	12.24-18.37	17.35-26.02	25.51-38.78	38.01-60.82	59.44-95.10
550	-	-	8.98-11.22	13.47-20.20	19.08-28.62	28.06-42.65	41.81-66.90	65.38-104.61
600	-	-	9.80-12.24	14.69-22.04	20.82-31.22	30.61-46.53	45.61-72.98	71.33-114.12

*RICOH PJ WU6480/X6480へのC0レンズ装着には、プロジェクター本体のファームアップが必要です。（RICOH PJ WU6480/X6480用本体ファームは後日リリース予定）

■ RICOH PJ X6480

画面サイズ（型）	投写距離a（m）	オフセットHd（m）	投写距離a（m）
画面サイズ（型）	RICOH PJ 交換用レンズタイプC0 ^*		RICOH PJ 交換用レンズタイプC1	RICOH PJ 交換用レンズタイプC2	RICOH PJ 交換用レンズタイプC3	RICOH PJ 交換用レンズタイプC4	RICOH PJ 交換用レンズタイプC5	RICOH PJ 交換用レンズタイプC6
60	-	-	0.96-1.20	1.44-2.16	2.04-3.06	3.00-4.56	4.47-7.15	6.99-11.18
70	0.58	0.15	1.12-1.40	1.68-2.52	2.38-3.57	3.50-5.32	5.22-8.34	8.16-13.05
80	0.65	0.19	1.28-1.60	1.92-2.88	2.72-4.08	4.00-6.08	5.96-9.54	9.32-14.91
90	0.73	0.22	1.44-1.80	2.16-3.24	3.06-4.59	4.50-6.84	6.71-10.73	10.49-16.78
100	0.80	0.25	1.60-2.00	2.40-3.60	3.40-5.10	5.00-7.60	7.45-11.92	11.65-18.64
120	0.95	0.32	1.92-2.40	2.88-4.32	4.08-6.12	6.00-9.12	8.94-14.30	13.98-22.37
150	1.17	0.42	2.40-3.00	3.60-5.40	5.10-7.65	7.50-11.40	11.18-17.88	17.48-27.96
180	1.39	0.52	2.88-3.60	4.32-6.48	6.12-9.18	9.00-13.68	13.41-21.46	20.97-33.55
200	1.54	0.59	3.20-4.00	4.80-7.20	6.80-10.20	10.00-15.20	14.90-23.84	23.30-37.28
250	1.91	0.75	4.00-5.00	6.00-9.00	8.50-12.75	12.50-19.00	18.63-29.80	29.13-46.60
300	2.28	0.92	4.80-6.00	7.20-10.80	10.20-15.30	15.00-22.80	22.35-35.76	34.95-55.92
350	2.65	1.09	5.60-7.00	8.40-12.60	11.90-17.85	17.50-26.60	26.08-41.72	40.78-65.24
400	-	-	6.40-8.00	9.60-14.40	13.60-20.40	20.00-30.40	29.80-47.68	46.60-74.56
450	-	-	7.20-9.00	10.80-16.20	15.30-22.95	22.50-34.20	33.53-53.64	52.43-83.88
500	-	-	8.00-10.00	12.00-18.00	17.00-25.50	25.00-38.00	37.25-59.60	58.25-93.20
550	-	-	8.80-11.00	13.20-19.80	18.70-28.05	27.50-41.80	40.98-65.56	64.08-102.52
600	-	-	9.60-12.00	14.40-21.60	20.40-30.60	30.00-45.60	44.70-71.52	69.90-111.84

*RICOH PJ WU6480/X6480へのC0レンズ装着には、プロジェクター本体のファームアップが必要です。（RICOH PJ WU6480/X6480用本体ファームは後日リリース予定）

ページトップへ

オプションレンズの仕様一覧

商品名		RICOH PJ交換用レンズタイプC0 ^*5	RICOH PJ交換用レンズタイプC1	RICOH PJ交換用レンズタイプC2	RICOH PJ交換用レンズタイプC3	RICOH PJ交換用レンズタイプC4	RICOH PJ交換用レンズタイプC5	RICOH PJ交換用レンズタイプC6	RICOH PJブレンディング用拡張ボード

品種コード		513991	513780	513781	513782	513783	513784	513785	513778
JANコード		4961311929823	496131192165 0	496131192166 7	496131192167 4	496131192168 1	496131192169 8	496131192170 4	496131192163 6
標準価格		オープン価格
レンズタイプ		折り返しミラー式^*4	ズーム						-
ズーム/フォーカス		固定/電動	電動						-
ズーム比		-	1.25	1.5	1.5	1.52	1.6	1.6	-
投写距離比^*1	WU6480	0.381	0.76-0.95:1	1.14-1.71:1	1.61-2.42:1	2.37-3.6:1	3.53-5.65:1	5.52-8.83:1	-
投写距離比^*1	X6480	0.381	0.79-0.98:1	1.18-1.77:1	1.67-2.5:1	2.45-3.73:1	3.66-5.85:1	5.72-9.15:1	-
画面サイズ（型）		70-350	60-600						-
出力光束（明るさ）^*2	WU6480	6,700lm	7,100lm	7,100lm	7,500lm	6,700lm	6,700lm	7,100lm	-
出力光束（明るさ）^*2	X6480	7,900lm	8,300lm	8,300lm	8,800lm	7,900lm	7,900lm	8,300lm	-
質量		3.1kg	1.68kg	1.93kg	1.93kg	1.822kg	1.93kg	1.72kg	0.01kg
備考		補強金具の質量は2.5㎏です。	-						機能拡張用オプション^*3

*1スクリーン投写距離：スクリーン横幅寸法
*2ランプパワー「標準」時。
*3専用ソフトウェアを使ったマルチスクリーン投影や幾何学補正が可能です。
*4本機を設置する際は、排気口（背面）側に充分な排気スペースを確保してください。
*5RICOH PJ WU6480/X6480へのC0レンズ装着には、プロジェクター本体のファームアップが必要です。（RICOH PJ WU6480/X6480用本体ファームは後日リリース予定）
