RICOH Interactive Whiteboard D6510

インタラクティブホワイトボード（電子黒板）の、これまで発売された製品の主な仕様と消耗品を掲載しています。
掲載内容は販売当時のものであり、販売終了となっているオプション、消耗品等を掲載しているものもありますので、あらかじめご了承ください。

サービス＆サポート料金（販売終了品）

現在発売中のインタラクティブホワイトボード（電子黒板）につきましては「インタラクティブホワイトボード（電子黒板）」商品ページをご覧ください。

インタラクティブホワイトボード（電子黒板）

主な仕様
製品構成

主な仕様

主な仕様
コントローラー有で使用できる機能一覧
複数台共有における各共有時間目安
グリーン購入法適合／化学物質含有状況
使用上の留意点

主な仕様

－：非対応
商品名			RICOH Interactive Whiteboard D6510	RICOH Interactive Whiteboard Controller Type2
品種コード			799173	799391
JANコード			4961311918155	4961311926082
型番			D6510	-
液晶パネル	画面サイズ		65v型ワイド(対角1,651mm)	-
	有効表示領域		水平1428.48mm×垂直803.52mm	-
	表示方式		VA型液晶方式	-
	バックライト		LED方式	-
	最大解像度		1,920×1,080ドット	-
	アスペクト比		0.672916667	-
	表示色		約10.7億色	-
	画素ピッチ		0.744mm x 0.744mm	-
	最大輝度		350cd/m²^*1	-
	コントラスト比		4,000：1	-
	視野角		左右178°/上下178°	-
	応答速度		12ms(Gray to Gray)	-
タッチパネル	マルチタッチ		最大10点^*2	最大1点^*3
タッチパネル	保護ガラス		強化ガラス(t=3mm)AG処理	-
外部インターフェース	映像入力	VGA	1系統	1系統
		HDMI®	1系統	1系統
		DVI-D	1系統	-
		DisplayPort™	1系統	1系統
	映像出力	HDMI®	-	1系統
	映像出力	DisplayPort™	1系統	-
	内蔵スピーカー出力		12W+12W(インピーダンス8Ω)	-
	音声入力	ステレオミニジャック (φ3.5mm)	1系統	1系統
	音声出力	スピーカーアウト	1系統	1系統
	制御入力	RS-232C^*4	1系統	-
	制御出力	RS-232C^*4	1系統	-
	USB2.0	TypeA	2系統	-
	USB2.0	TypeB	-	-
	USB3.0	TypeA	4系統	3系統
		TypeB	1系統	-
		TypeA(給電専用)	1系統	-
	LANポート		-	1系統（10BASE-T/100BASE-TX /1000BASE-T）
	通信コネクタ	無線	-	IEEE802.11a/b/g/n/ac準拠(2.4GHz, 5GHz)
内蔵マイク			集音距離最大5m	-
Bluetooth®			BT 3.0/4.0 対応(HS除く)	BluetoothV4.1,V4.0LE, V3.0 ＋HS,V2.1＋EDR
使用電源			100V(±10%)、50Hz/60Hz	-
消費電力	使用時消費電力		260W以下	65W以下
	スタンバイ時消費電力		1W以下	-
	パワーセーブ状態		1W以下	-
	オフモード状態		0.5W以下	-
質量(本体のみ)			57kg未満	2kg未満
寸法(本体のみ)			1,546mm(W)×154mm(D)×888mm(H)	コントローラモジュール：200mm(W)×30mm(H)×119mm(D) キャプチャモジュール：191(W)×36mm(H)×138mm(D)(接続コード、突起部除く)
設置 (W×H)			4点留め (ピッチ400mm×400mm, ネジM8)	-
騒音			40dB以下	30dB以下(パネルとの組み合わせ時、本体1m、高さ1.5m位置にて)
使用環境	温度		0～32℃	0～32℃
	湿度		10～80%(結露なきこと)^*5	10～80%(結露なきこと)^*5
	高度		0～2,500m	0～2,500m
関連規格			RoHS指令対応	RoHS指令対応
本体同梱品			タッチペン×1、ペントレイ×1、ペントレイネジ×４、はじめにお読みください(日本語)×1、電池(単四形)×2、電源コード(2p、アース付)×1、VGAケーブル×1、保証書(日本語)×1、お客様登録カード(日本語)×1、マイバンクQA登録票×1、リモコン、USBケーブル、クイックガイド、コールセンターデカル、個人情報シート、HDMI®ケーブル×1、Bluetooth®アダプター×1	コントローラモジュール×1、キャプチャモジュール×1、はじめにお読みください×1、無線アンテナ×2、個人情報の取扱いについて×1、マイバンクQA登録票×1、Microsoft EULA（日本語）×1、シリアルナンバーシール×1、他書類
本体保証期間			1年間無償保証	1年間無償保証

*1

輝度は、入力モードの映像調整の設定などにより変わります。また、輝度は経年により劣化します。一定の輝度を維持するものではありません。
*2

コントローラー装着時は最大1点。
*3

タッチペンモード時は、最大4人まで同時書き込み可能
*4

センターコントロール用。
*5

設置場所が高温環境の場合、低湿環境(60%以下)での動作をおすすめします。
※

著作権保護及び不正コピー防止のため、動画・映像にはHDCPと呼ばれる著作権保護技術を用いている場合があります。著作権保護コンテンツ非対応の入力端子では動画・映像を投影できない場合があります。予めご確認の上、ご使用ください。
※

暗号化ソフトやセキュリティ対策プログラム等がインストールされたUSBメモリでは動作しません。
※

Pen Sensor Kitを装着するには、ControllerのUSBポートのうち1ポートが必要になります。

コントローラー有で使用できる機能一覧

本体			IWB本体のみ	IWB本体＋コントローラー＋電子ペン
複数同時書込み			10	1
無線LAN			なし	1系統
内蔵ソフト機能	遠隔共有	ホワイトボード遠隔共有接続台数	不可	20
		ホワイトボードの画面を RICOH UCSで画面共有	不可	可
		Webブラウザ閲覧	不可	可
		iPadとの相互書き込み	不可	可
	手書き操作	OCR処理によるテキスト入力	不可	可
		図形入力	不可	可
		コピー＆ペースト	不可	可
	保存、メール送信	保存ファイルの暗号化	不可	可
		メールアドレス制限機能	不可	可
		Active Directory^®対応	不可	可
	管理機能	リモート管理機能	不可	可
	管理機能	複数台一括設定	不可	可

複数台共有における各共有時間目安

（単位：秒）
接続台数	開始時		遠隔共有中		ブラウザ閲覧^*2
	全拠点の参加が完了するまでの時間^*1		スクリーンページ更新時間 ^*1		画質：低	画質：高
	画質：低	画質：高	画質：低	画質：高	画質：低	画質：高
4台	0.7	1.1	0.4	0.8	0.5	1.6
8台	1.5	2.6	0.9	1.8	1.0	3.1
12台	2.4	4.1	1.4	2.9	1.6	4.7
16台	3.3	5.6	2.0	3.9	2.1	6.3
20台	4.1	7.1	2.5	5.0	2.6	7.9

*1

高画質（ページあたり262KB）、低画質（ページあたり131KB）でそれぞれ実施した際の目安となります。
*2

高画質（ページあたり393KB）、低画質（ページあたり131KB）でそれぞれ実施した際の目安となります。
※

上記共有時間は、8Mbpsでの目安の時間となります。

グリーン購入法適合／化学物質含有状況

グリーン購入法の2017年度基本方針に対応しています。詳細は下記をご覧ください。

JIS C0950
大枠分類	化学物質記号
大枠分類	Pb	Hg	Cd	Cr(Ⅵ)	PBB	PBDE
プラスチック部品	○	○	○	○	○	○
金属部品	除外項目	○	○	○	○	○
実装基板	除外項目	○	○	○	○	○
LCDパネル	除外項目	○	○	○	○	○
電力線	○	○	○	○	○	○
内部配線	○	○	○	○	○	○
外部配線	○	○	○	○	○	○
タッチスクリーン	除外項目	○	○	○	○	○
Bluetoothアダプタ	除外項目	○	○	○	○	○
スピーカー	○	○	○	○	○	○
ファン	除外項目	○	○	○	○	○
リモコン（電池含む）	除外項目	○	○	○	○	○

※

"除外項目"は、算出対象物質が除外項目に該当していることを示す。

使用上の留意点

液晶パネルは、非常に精密度の高い技術で作られていますが、画面の一部に点灯しない画素や常時点灯する画素が存在する場合がございます。インタラクティブホワイトボードの動作に影響を与える故障ではありませんので、あらかじめご了承ください。
設置の際には「はじめにお読みください」に記載された事を守ること
製品の設置場所は、床面または壁面が不安定な場所や振動のあるところは避けてください。また、製品は水平に設置してください。
壁掛け設置は、壁面が本体重量に耐えうることをご確認の上、必ず専門の取り付け工事業者にご依頼ください。
本体の上にモノを置かないでください。
D5520スタンド設置時には、幅:1,400mm以上、高さ:2,000mm以上、奥行き:830mm以上のスペースが確保できる場所に設置してください。
D6510スタンド設置時には、幅:1,600mm以上、高さ:2,000mm以上、奥行き:830mm以上のスペースが確保できる場所に設置してください。
壁掛け設置時には、設置後に正面から見て左：100mm以上、右：150mm以上、上：200mm以上、下：200mm以上のスペースが確保できる場所に設置してください。
本体には通風孔がございます。定期的に埃を取り除くなどの清掃をお勧めします。
通風孔などから異物を入れないでください。また、通風孔をふさがないでください。
通気の悪い状態や、油煙やたばこの煙が多い場所、湿度の高い場所では使用しないでください。本体の寿命を縮める原因となります。
電源プラグのアース端子は、必ずアースに接続して使用してください。
本機を移動させる場合は、必ず機器をシャットダウンし、電源プラグ・外部との接続線を外してください。又ディスプレイ本体に備えられた取っ手を持って移動してください。
外光が差し込む窓際や強い照明光源直下では、タッチ位置検出センサが正常に動作しないことがあります。
遠隔地とのリアルタイム共有機能、パソコンやタブレットでの画面共有閲覧を使用する際は、別途「リコーインタラクティブホワイトボードリモートライセンスタイプ１」が必要です。また、本機能の使用はイントラネット内での接続に限ります。端末間に必要な帯域は上り/下り最低200kbpsが必要です。なお本帯域は2台接続までの必要帯域の目安です。3台以上接続する場合はさらに帯域が必要な場合があります、別途対応表をご参照ください。
WebブラウザからのIWBの表示内容の閲覧、一時保存ファイルのダウンロード機能の使用はイントラネット内での接続に限ります。利用速度はお使いの環境に依拠します。
WebブラウザからのIWBの表示内容の閲覧、一時保存ファイルのダウンロード機能の推奨環境
以下のOSとWebブラウザの組み合わせとなります。
- Windows 10 32bit/64bit版 (無印 / Pro / Enterprise)
  - Internet Explorer 11.805.17763.0以降
  - FireFox 69.0.3以降
  - Google Chrome 78.0.3904.70以降
  - Microsoft Edge 44.17763.771.0以降
- Android 7.1.1
  - Google Chrome 77.0.3865.116以降
- Android 8.1.0/9.0.0
  - Google Chrome 77.0.3865.92以降
- iOS (*1) 12.4.1
  - Safari for iOS 12.1.2以降
- iPadOS 13.1.3
  - Safari for iPadOS 13.0.1以降
- macOS 10.14
  - Safari for macOS 12.1.2 (14607.3.9)以降
- macOS 10.15
  - Safari for macOS 13.0.2 (15608.2.30.1.1)以降
製品改良のため仕様の一部を予告なく変更することがあります。また、商品の色調は印刷のため実物と異なる場合もありますので、あらかじめご了承ください。
画面はすべてハメコミ合成です。実際の表示とは異なります。
その他の会社名および製品名は、それぞれ各社の商号、商標または、登録商標です。

※

iPadのみ、iPhoneは対象外

本体・オプション

	イメージ	商品名	標準価格 (消費税別)	品種コード	備考
本体		RICOH Interactive Whiteboard D6510	オープン価格	799173	65インチタッチディスプレイ本体です。 ※ホワイトボード機能をご利用の場合はコントローラーを装着してください。
オプション		RICOH Interactive Whiteboard Pen Sensor Kit Type3	オープン価格	799192	55/65インチ用の電子ペンです。ペン尻で文字を消去するなどの機能を有しています。
	-	RICOH Interactive Whiteboard スタンドタイプ3	オープン価格	799377	65インチ用スタンドです。 ※Aパーツ、Bパーツで構成されます。
	-	RICOH Interactive Whiteboard Controller Type2	オープン価格	799391	共通のコントローラーです。ホワイトボード機能、社内ネットワークに参加させる場合などに必要です。
	-	RICOH Interactive Whiteboard リモートライセンスタイプ1	100,000円	799244	共通ライセンスです。 ※遠隔地との相互書き込み、ブラウザで共有画面を閲覧する場合などに必要です。
	-	RICOH Interactive Whiteboard アプリケーションライセンスタイプ1	50,000円	799195	個人認証システムAE2と連携する場合に必要なライセンスです。
		RICOH Interactive Whiteboard Camera Unit Type1	オープン価格	799193	55/65インチ用カメラユニットです。 Web会議のカメラとして利用できます。

アドオンサービス

サービス名		概要
Office 365^®との連携	RICOH Interactive Whiteboard Add-on Service for Office 365^®	RICOH Interactive Whiteboard上でMicrosoft Office 365^®の各種サービスをRICOHのクラウド基盤（EMPOWERING DIGITAL WORKPLACES プラットフォーム）を通じて利用することが可能となる、アドオン型のクラウドサービスです。Microsoft Office 365^®と連携することで、一歩進んだミーティングをスタイルを実現します。詳細はこちらをご確認ください。
RICOH Digital Signageとの連携	RICOH Digital Signage	RICOH Interactive Whiteboard上で、RICOH Digital Signageを表示することができます。ミーティングで電子白板として利用していないすきま時間に、自動でオフィスサイネージを流すことで、１台２役の使い方が可能になります。詳細はこちらをご確認ください。

無償ソフトウェア

ソフトウェア名		概要	ダウンロード方法
タブレット、PCから本体画面を閲覧・書き込み	RICOH Interactive Whiteboard Client for iPad / Android^™/Windows^®	ホワイトボードの画面を、iPad/Android^™/Windows^® から閲覧できます。 iPad/Android^™/Windows^® からホワイトボードへ書込みを行うことができます。機能詳細については、こちらをご確認ください。	RICOH Interactive Whiteboard Client for iPad RICOH Interactive Whiteboard Client for Android^™ RICOH Interactive Whiteboard Client for Windows^® こちらからダウンロードしてください。パソコンのWEBブラウザからホワイトボード本体へアクセスすることでも、ダウンロードが可能です。
PC画面を、ワイヤレス投影	IWB Remote Desktop Software	パソコンの画面をワイヤレスで投影できます。ホワイトボードのディスプレイ上で、パソコンの画面を操作できます。機能詳細については、こちらをご確認ください。	こちらからダウンロードしてください。パソコンのWEBブラウザからホワイトボード本体へアクセスすることでも、ダウンロードが可能です。
簡易ホワイトボードアプリケーション	RICOH Interactive Whiteboard Lt for Windows^®	パソコン上で稼動する簡易ホワイトボードアプリケーションです。 ※コントローラーを搭載していないインタラクティブホワイトボードでご利用いただけます。機能詳細については、こちらをご確認ください。	こちらからダウンロードしてください。パソコンのWEBブラウザからホワイトボード本体へアクセスすることでも、ダウンロードが可能です。

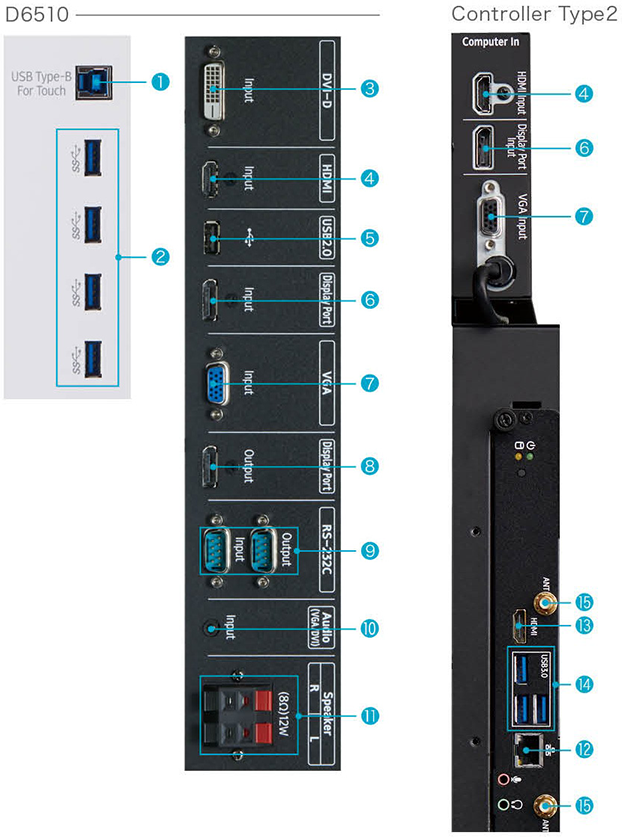

寸法・インターフェース

本体

寸法

画面表示

ツールエリア
各ツールのアイコンが表示されます。
ページエリア
アイコンを操作してホワイトボード画面に表示されたページを切り替えます。
ツールエリア移動アイコン
アイコンにタッチしてツールエリアを移動します。通常、このアイコンは画面の左下にあります。ツールエリアを左側に移動したとき、このアイコンは右下に移動します。
