RICOH PJ UHL3660 主な仕様

主な仕様

●：対応、ー：非対応
					RICOH PJ UHL3660
品種コード					896462
JANコード					496131198680 2
光学系	方式				単板DLP^®方式
	最大表示解像度^*3				4K UHD（3,840×2,160）
	パネル		サイズ		0.65型（16:9）
	パネル		画素数		2,073,600画素
	出力光束（明るさ）^*1		標準モード		6,500lm
	出力光束（明るさ）^*1		エコモード		標準モードの約50%
	コントラスト比（全白／全黒）^12				2,500,000:1
	投写レンズ		ズーム／フォーカス		デジタルズーム^*4/電動フォーカス
			投写距離比		0.241
			レンズシフト		固定
	光源				レーザーダイオード
			光出力半減時間（目安）		20,000時間
	画面サイズ（投写距離）				85～140型（0.01～0.28m、本体背面から）
電気系	色再現性				約10億7,300万色
	台形歪み補正機能				タテ、ヨコ：手動
			補正角度		タテ：-20°〜+5°、ヨコ：±15°
	最大入力解像度		アナログ信号		ー
	最大入力解像度		デジタル信号		4,096×2,160（60Hz）^*6
入出力端子	映像端子	入力	アナログRGB信号（ミニD-Sub15pin）		ー
			HDMI^®信号（Type-A）	HDMI^®2.0、HDCP2.2	●×2
			HDMI^®信号（Type-A）	HDMI^®1.4、HDCP1.4	ー
			HDBaseT^™（RJ45）		●（HDCP2.2、4K 60Hzは非対応）
		出力	HDMI^®2.0、HDCP2.2（Type-A）		●
	音声端子	入力	ステレオミニ		ー
	音声端子	出力	ステレオミニ		●
	メモリー		USB Type-A		●
	USBポート（電源出力）		電源供給 5.0V		USB Type-A（2A）
	ネットワーク投映端子		有線LAN（RJ45）		－
	ネットワーク投映端子		無線LAN		Miracast^®
	制御端子		有線LAN（RJ45）		●（PJLink^®対応）
			PCコントロール（D-Sub9pin）		●
			無線LAN		●
			有線リモコン入力（ステレオミニ）		●
	スピーカー				11W（ステレオ）
一般	使用環境		動作温度／動作湿度		温度0～40°C^*5／湿度20～85%（非結露）
	使用環境		保存温度／保存湿度		温度-10～60°C／湿度20～85%（非結露）
	電源				100V±10%、50Hz/60Hz
	消費電力	稼働時	光源設定：標準		最大 460W
		稼働時	光源設定：エコ		最大 225W
		待機時			0.3W（ネットワークスタンバイ「切り」時、100V）
	外形寸法	突起部含まず			530×470×139mm
	質量				約11.9kg
	設置方法				床置き前面、床置き背面、天吊り前面、天吊り背面
	360°設置				上下／左右
	騒音		標準		36dB（A）
	騒音		エコ		32dB（A）
付属品	本体同梱品	ケーブル	HDMI^®ケーブル		1.5m
		ケーブル	電源ケーブル		1.8m
		リモコン			●（有線・ID対応）
		リモコン用電池			単3乾電池×2
		その他			はじめにお読みください、リコーテクニカルコールセンターシール、マイバンク＆QA登録票、保証書
	本体保証期間	無償保証			3年間
オプション		壁掛け金具			RICOH PJ 天吊り金具タイプ3（品種コード：896464）

*1

出荷時における本製品の全体的な平均値で、JIS X6911：2021データプロジェクターの仕様書様式に則って記載しており、測定方法・測定条件については、附属書に基づいています。
*2

「映像モード」が「高輝度」、「レーザー電力」が「標準」、「ハイコントラストモード」を「LDオフ」に設定時
*3

ピクセルシフト、「4Kシフト」を「入」に設定時
*4

デジタルズームのため、画面サイズは0.8～1.0倍となります。
*5

エコモード時は0～45°C
*6

HDMI^®入力、「HDMI^®モード」を「高速モード」に設定時

画像

拡張子	最大画素数	備考
JPEG（.jpg、.jpeg、.JPG、.JPEG）	8,192×8,192	ベースライン形式に対応
BMP（.bmp、.BMP）	9,600×6,400
PNG（.png、.PNG）	9,600×6,400	ノンインターレース方式に対応

動画

拡張子	最大画素数	最大フレームレート	最大ビットレート
MOV（.mov）	1,920×1,080	60fps	40Mbps
MP4（.mp4）	1,920×1,080	60fps	40Mbps
MPG（.mpeg、.mpg）	1,920×1,080	30fps	40Mbps
TS（.m2ts、.ts）	1,920×1,080	30fps	40Mbps

対応フォーマット	FAT、FAT32、 NTFS
対応USBバージョン	USB 2.0
表示できるフォルダー/ ファイル最大数	500

※

デジタル著作権管理（DRM）でプロテクトされたファイルは再生できません。

ご使用の前に「取扱説明書」をよくお読みの上、正しくお使いください。
表示された正しい電源・電圧でお使いください。
水、湿気、湯気、ほこり、油煙等の多い場所での使用や設置はしないでください。
アース接続を行なってください。故障や漏電の場合、感電するおそれがあります。

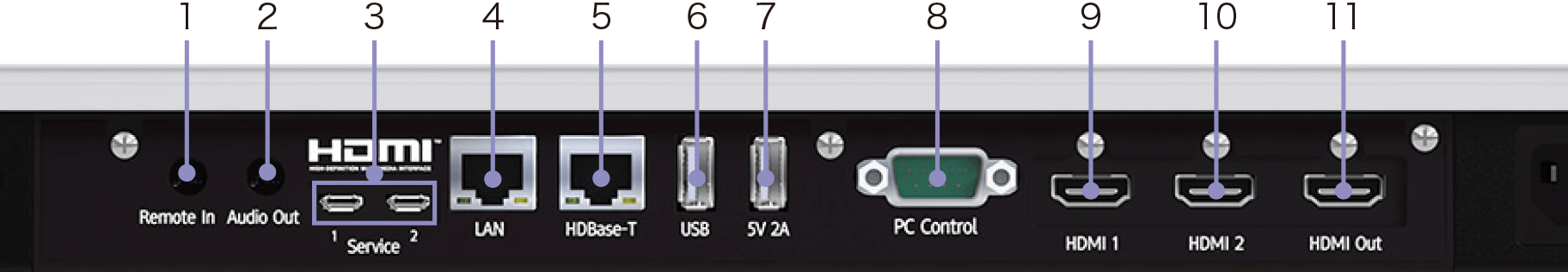

1：有線リモコン入力端子

2：音声出力端子

3：サービス端子

4：LAN端子

5：HDBaseT^™端子

6：USB Type-A端子

7：5V/2.0A端子

8：PCコントロール端子

9：HDMI^®1入力端子

10：HDMI^®2入力端子

11：HDMI^®出力端子

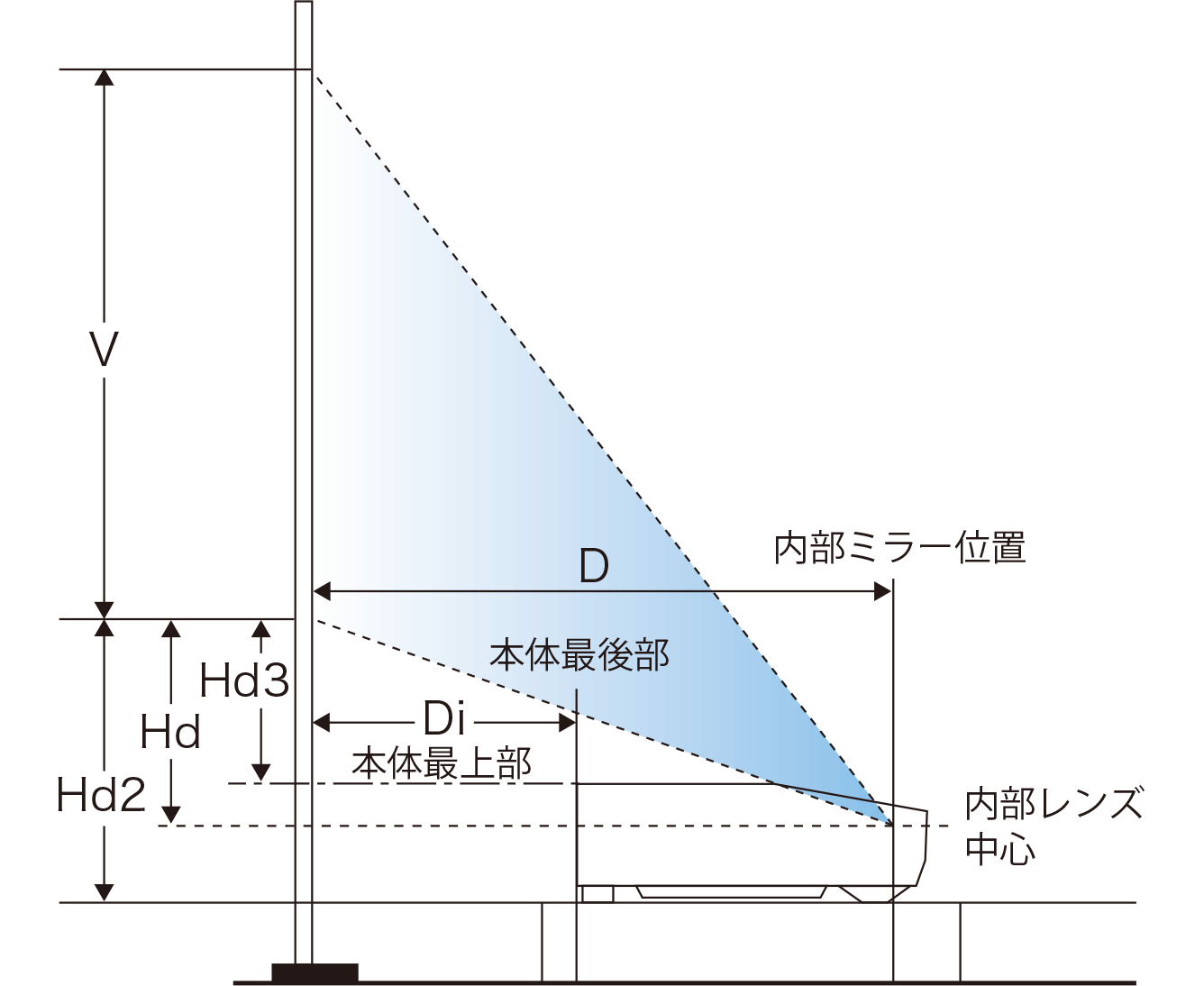

下図と下表を参考にして、画面サイズと投写距離を決めてください。

画面サイズは、フルサイズの映像を台形補正なしで投映したときのおよその値です。

RICOH PJ UHL3660
画面サイズ	D （m）	Di （m）	Hd （m）	Hd2 （m）	Hd3 （m）
85	0.46	0.01	0.20	0.29	0.14
90	0.49	0.03	0.21	0.31	0.15
100	0.54	0.08	0.23	0.33	0.17
110	0.58	0.13	0.26	0.35	0.20
120	0.63	0.18	0.28	0.38	0.22
130	0.68	0.23	0.30	0.40	0.24
140	0.73	0.28	0.33	0.42	0.27
