RICOH Pro 8420Y/8420HT/8410Y/8410HT 寸法図
RICOH Pro 8420Y/8420HT/8410Y/8410HT 外形寸法
構成例1（単位：㎜）
【排紙オプション】
-
◆
4500枚フィニッシャー SR5110GH
【本体】
-
◆
RICOH Pro 8420Y/8420HTまたは8410Y/8410HT
【給紙オプション】
-
◆
A3LCT RT5170GH
-
◆
リコー 手差しトレイ BY5020GH
リコー 設置プレート タイプ5000（2枚組）を3セット（6枚）使用します。
構成例2（単位：㎜）
【排紙オプション】
-
◆
4500枚フィニッシャー SR5110GH
【本体】
-
◆
RICOH Pro 8420Y/8420HTまたは8410Y/8410HT
【給紙オプション】
-
◆
A4LCT RT5160GH
リコー 設置プレート タイプ5000（2枚組）を3セット（6枚）使用します。
構成例1（単位：㎜）
【排紙オプション】
-
◆
4500枚フィニッシャー SR5110GH
-
◆
5000枚スタッカー SK5040GH
【本体】
-
◆
RICOH Pro 8420Y/8420HTまたは8410Y/8410HT
【給紙オプション】
-
◆
A3LCT RT5170GH
-
◆
リコー 手差しトレイ BY5020GH
リコー 設置プレート タイプ5000（2枚組）を4セット（8枚）使用します。
構成例2（単位：㎜）
【排紙オプション】
-
◆
4500枚フィニッシャー SR5110GH
-
◆
5000枚スタッカー SK5040GH ×2台
【本体】
-
◆
RICOH Pro 8420Y/8420HTまたは8410Y/8410HT
【給紙オプション】
-
◆
A3LCT RT5170GH
-
◆
リコー 手差しトレイ BY5020GH
リコー 設置プレート タイプ5000（2枚組）を5セット（10枚）使用します。
構成例3（単位：㎜）
【排紙オプション】
-
◆
5000枚スタッカー SK5040GH ×2台
【本体】
-
◆
RICOH Pro 8420Y/8420HTまたは8410Y/8410HT
【給紙オプション】
-
◆
エアピック式A3LCT RT5150GH ×2台
-
◆
A3LCT中継ユニット BU5010GH
-
◆
リコー 手差しトレイ BY5020GH
リコー 設置プレート タイプ5000（2枚組）を6セット（12枚）使用します。
（単位：㎜）

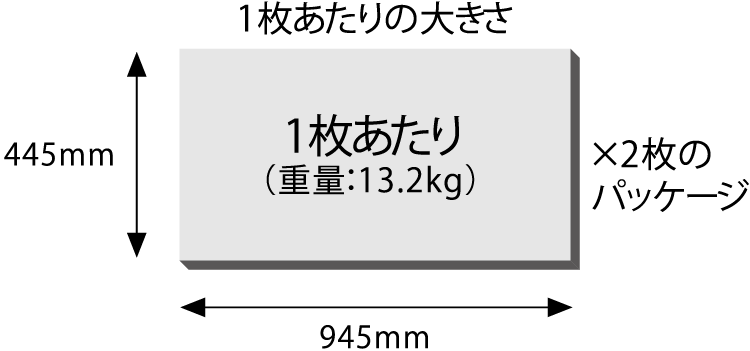

リコー 設置プレート タイプ5000（2枚組） 設置の目的
①床の水平度を保ち、用紙の搬送性を確保します。
②床の耐荷重量を均一化し、マシンの傾き等を防ぎます。
