RICOH MH5320/5340の概要
ステンレスハウジングによる高耐久性に加え、インク対応力をさらに強化。幅広い用途に、高精細印刷・高生産性で応えるインクジェットヘッドです。
特長
高精細印刷、高生産性
1280ノズル・150dpi×4列のノズル配置と、最小液滴量5plおよび従来ヘッドから向上した着弾位置精度により、粒状感の少ない高精細な印刷を実現します。大滴吐出時最大50kHzの駆動周波数により、高生産性をご提供します。
インク対応力強化
インク対応力を強化し、UV／水性／溶剤のすべてのインクに対応しました。特に水性インクは、RICOH MH5421/5441の2倍以上の長寿命化（当社比）＊を実現しました。
-
＊当社指定の水性インク・評価方法による結果
システムへの適合性向上
新たにヘッド側面金属部でのアライメントを採用し、取り付け精度と並べやすさを向上。ヘッド搭載時・交換時の位置調整が容易となります。また汎用コネクタを採用した分離ケーブル構造により、標準品以外にもケーブル長を自由に設計可能。お客様の印刷システムへの適合性を向上しました。
仕様・外形寸法図
最大4色／4ポートタイプ・最大2色／2ポートタイプ・最大2色／ポート無しタイプの3モデルからお選びいただけます

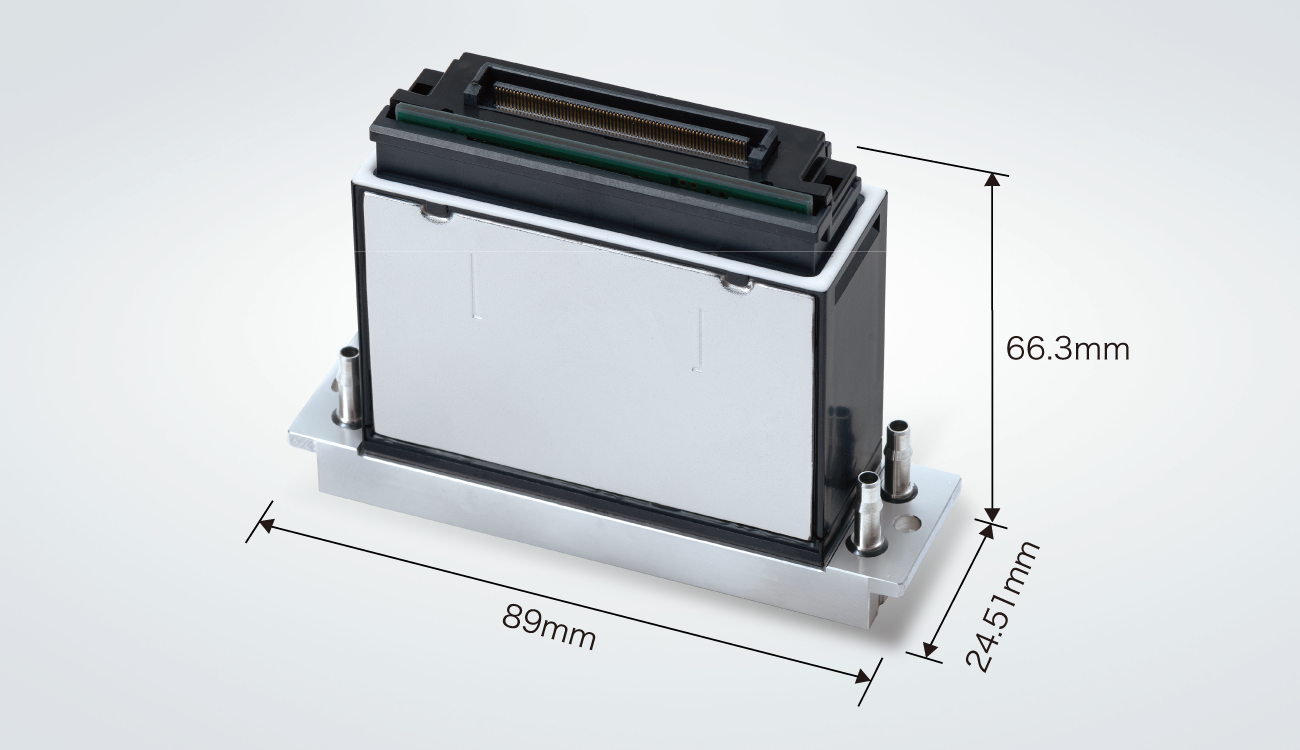

RICOH MH5320/5340
- ※写真はRICOH MH5320です
仕様
| RICOH MH5320 | RICOH MH5340 | RICOH MH5320 Type A | |
|---|---|---|---|
| 方式 |
積層ピエゾプッシュモード方式
|
||
| 印刷幅 |
54.1mm
|
||
| ノズル数 |
1,280 千鳥配列（320×4列）
|
||
| ノズルピッチ |
1／150インチ／列（約0.1693mm／列）
|
||
| ノズル列間オフセット |
A：1.101mm B：11.811mm
|
||
| 対応インク |
UVインク、溶剤インク、水性インクなど
|
||
| 外形寸法 |
|
||
| 重量 |
228g（45 C ケーブルを含む）
|
||
| 最大使用可能インク色 |
2色
|
4色
|
2色
|
| 最大使用インク温度 |
60℃
|
||
| 温度制御 |
ヒーター・サーミスタ：標準装備
|
||
| 最大駆動周波数 |
50kHz（3階調）
40kHz（4階調） |
||
階調
|
4階調
|
||
平均液滴量
|
5p（シングルドロップ）
5～15p（マルチドロップ） |
||
| 粘度 |
10～12mPa・s
|
||
| 表面張力 |
28～35mN／m
|
||
| インクポート |
有
|
有
|
無し
|
| ケーブル |
分割ケーブル（別売り）
|
||
-
※当社標準テストインクによる連続吐出試験結果

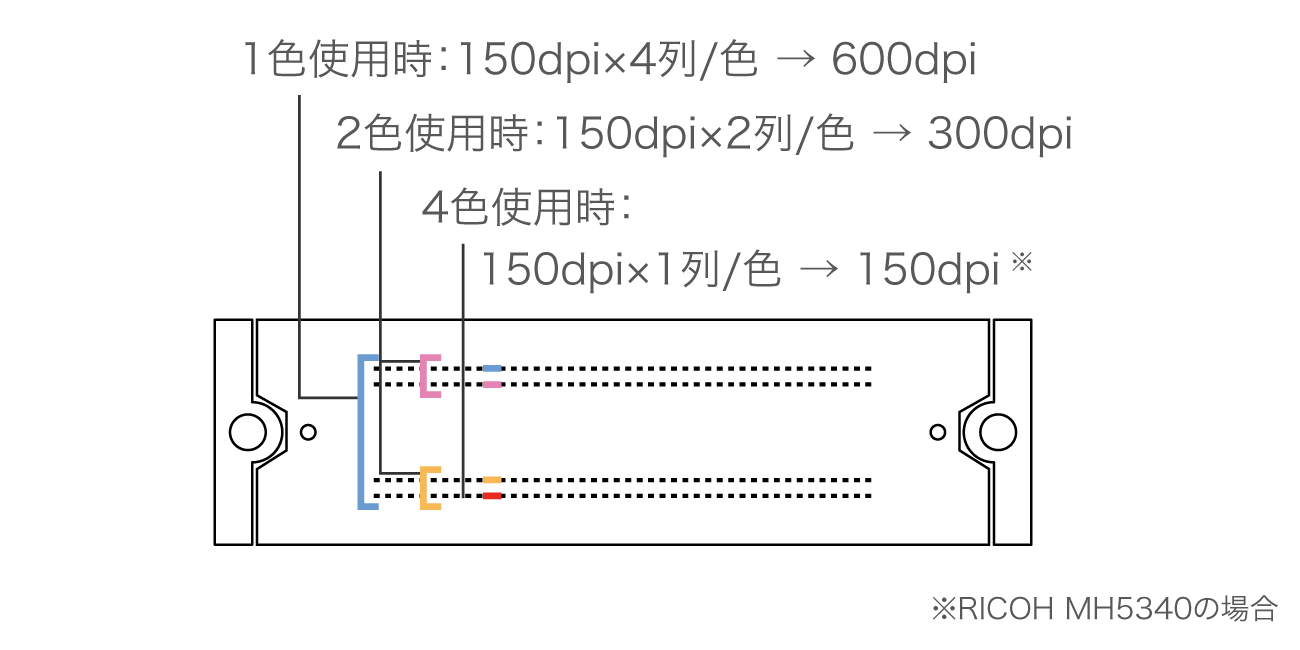

ノズル
外形寸法（専用ヘッドケーブルが接続されたRICOH MH5320/5340）
