RICOH TH6310Fの概要
MEMS技術による精細吐出とノズル配置最適化で、高ギャップでも高画質印刷を実現。インク循環構造により、マルチパスに加えシングルパスにも高信頼性で応えます。

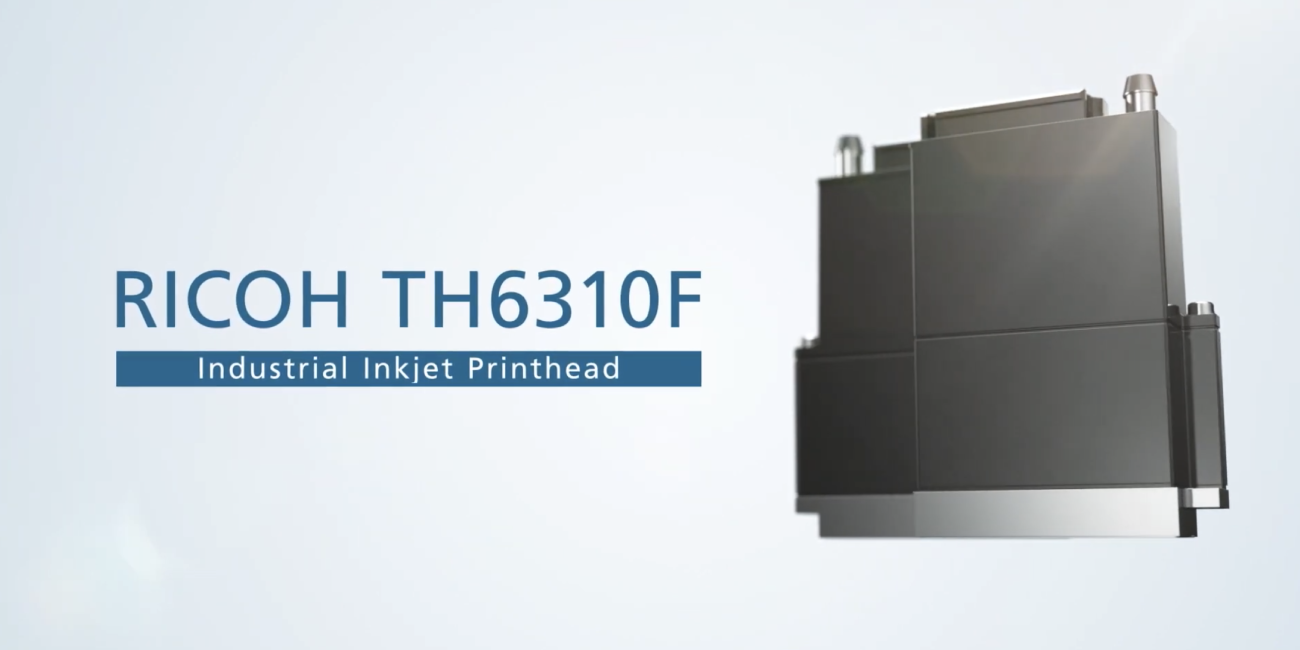

紹介動画
RICOH TH6310Fはマルチパス・シングルパス印刷の両方に対応した産業用インクジェットプリントヘッドです。最適化されたノズル設計により、最大4mmの印字ギャップでも高精度な着弾を実現します。高速駆動による高生産性と、インク循環構造による安定した吐出で、テキスタイルやパッケージ、ラベル印刷に最適です。
（再生時間 2:03） ※再生時に音声が流れるので音量にご注意ください。
特長

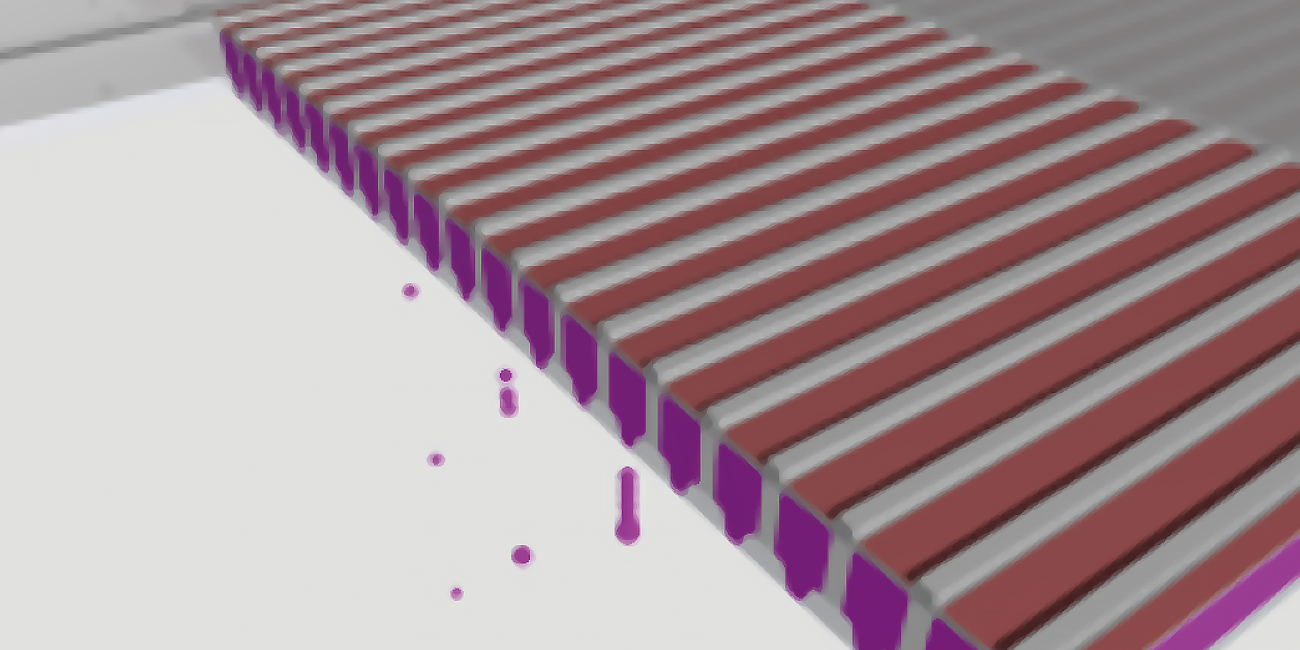

高ギャップ時にも高精度でインク滴着弾制御
独自のMEMS技術による高精度吐出に加え、吐出されたインク滴の周辺に発生する気流が、画質に影響しにくいノズル配置設計を追究。高ギャップ時にもインク滴が安定してメディアに着弾し、高画質印刷を実現します。

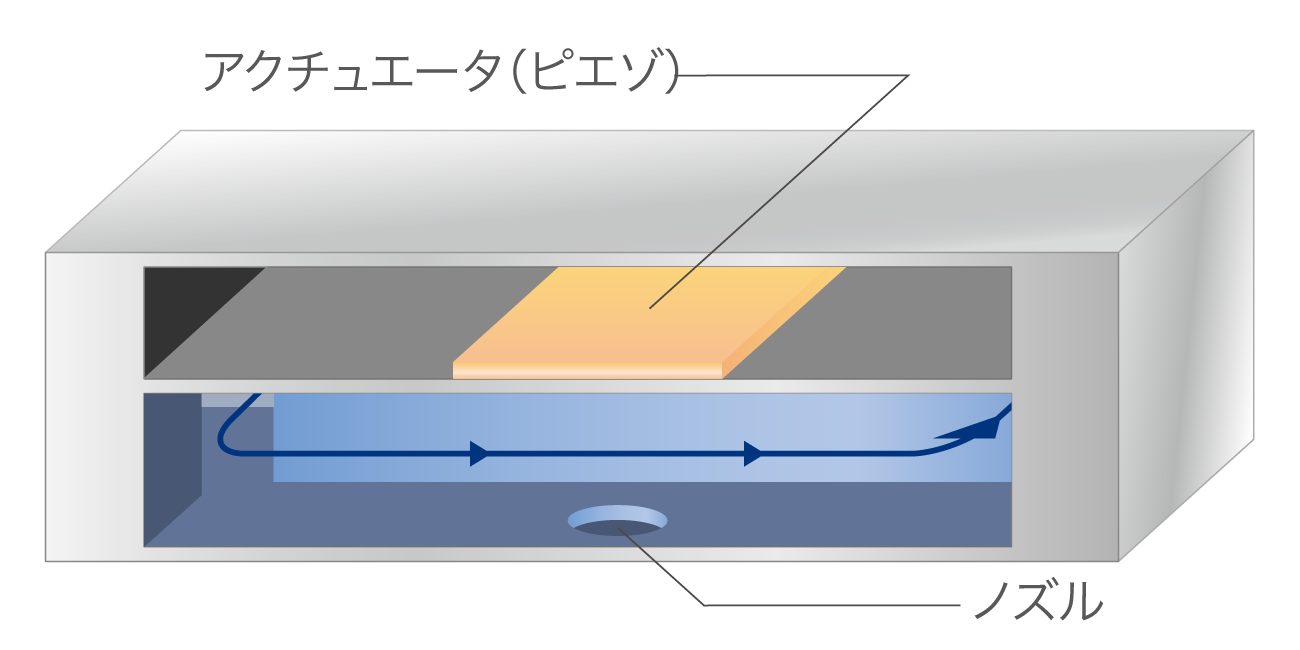

インク循環構造によりリスク低減
ノズル近傍のインクを常時循環させることで、ノズル乾燥やインク粒子の沈降などによる、吐出不良のリスクを大幅に低下します。
600dpiのマルチドロップ時も高生産性
5plのバイナリ駆動時には周波数80kHz、5/10/18plのマルチドロップ駆動には周波数40kHzでのインク吐出が可能です。600dpiのマルチドロップ駆動において、線速100m/分以上の高生産性をご提供します。
リコー独自のMEMS技術による薄膜ピエゾテクノロジー

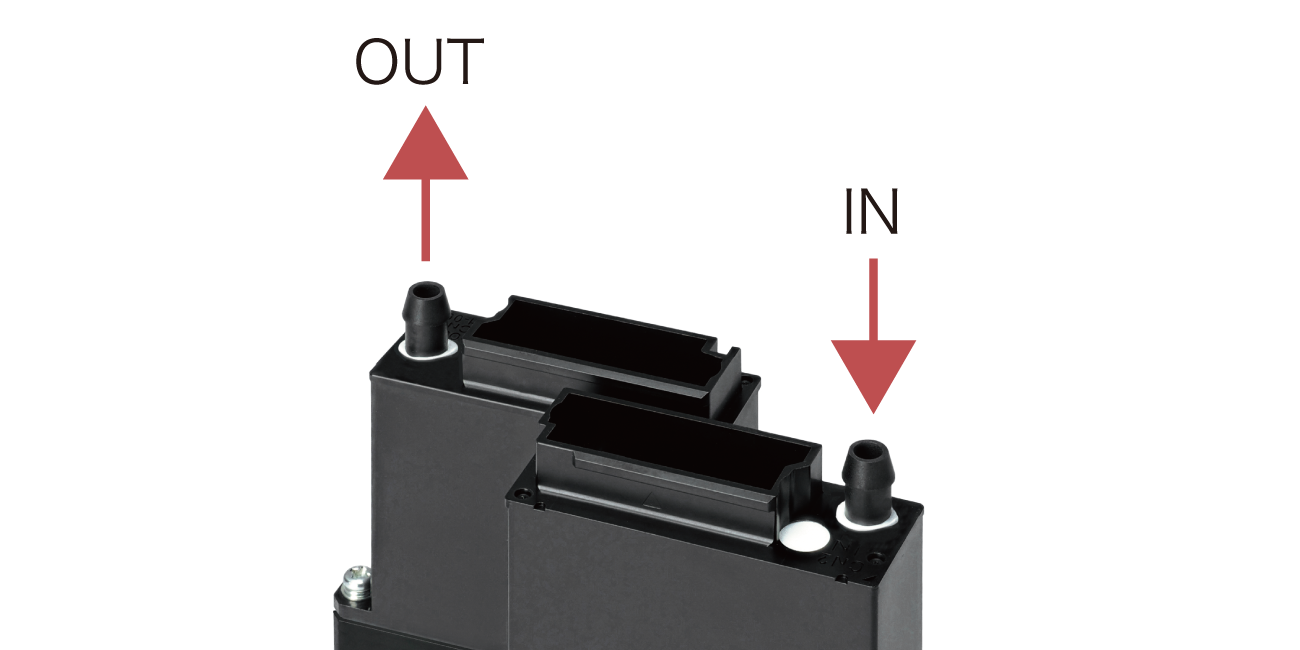

シンプル設計可能
インクチューブは、流入/流出用にそれぞれ1ポートのみの接続構造により、シンプルなインク供給系のプリンター設計が可能になります。
幅広いインクに対応
水性／UV／溶剤のすべてのインクに対応しています。テキスタイル・ラベルから、コルゲートなどのアプリケーションに幅広く応えます。
仕様・外形寸法図
RICOH TH6310F
仕様
| RICOH TH6310F | |
|---|---|
| 方式 |
薄膜ピエゾベンドモード方式
|
| 印刷幅 |
66.7mm
|
| ノズル数 |
1,600 千鳥配列（100×8列×2モジュール）（Net: 1,576）
|
| ノズル解像度 |
600npi
|
| ノズル列間オフセット |
A: 0.677mm（8 pixels of 600npi）,B: 20.909mm（494 pixels of 600npi）
|
| 対応インク |
水系インク、UVインク、溶剤インクなど
|
| 外形寸法 |
|
| 重量 |
374g
|
| 最大使用可能インク色 |
1色
|
| 最大使用インク温度 |
60℃
|
| 温度制御 |
内蔵ヒーター・サーミスタ装備
|
| 最大駆動周波数 |
80kHz（2階調）
60kHz（3階調） 40kHz（4階調） |
階調
|
4階調
|
平均液滴量
|
5pl（シングルドロップ）
5～18pl（マルチドロップ） |
| 推奨粘度 |
5.5mPa・s
|
| 表面張力 |
31.6±5mN/m
|
| インク循環対応 |
○（対応）
|
| ケーブル |
分割ケーブル（別売）
|

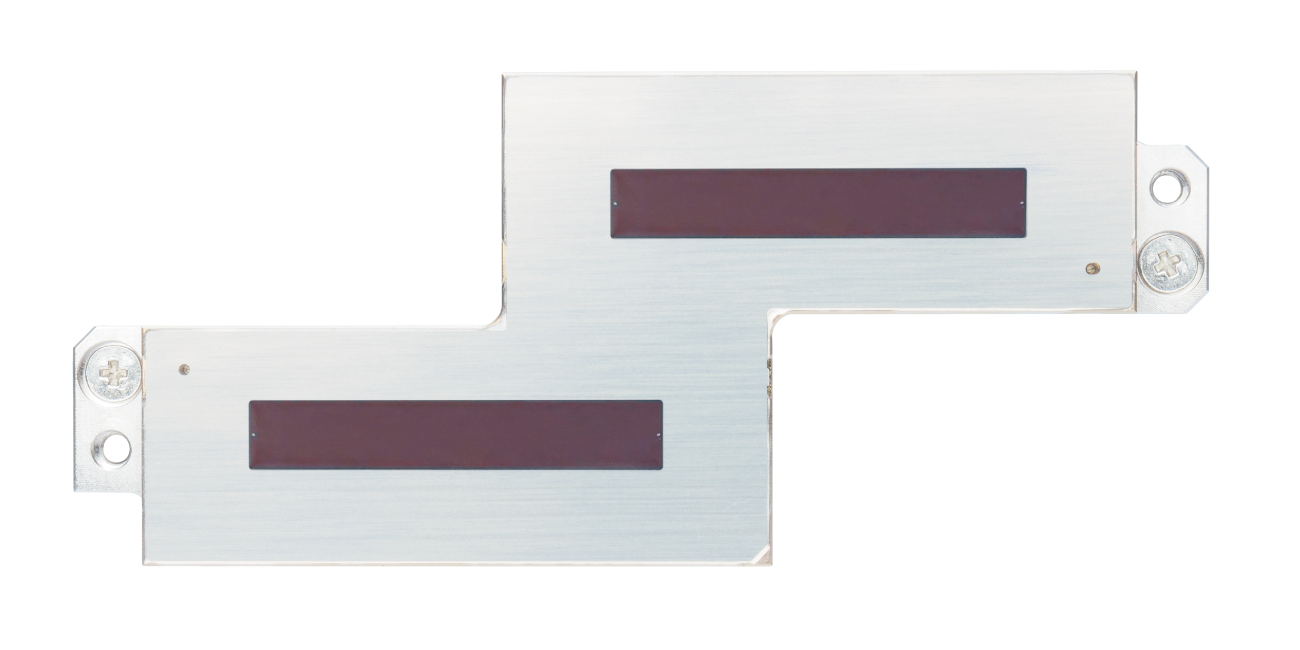

ノズル
- ※製品の外観・仕様などは、改良のため予告なく変更させていただく場合があります

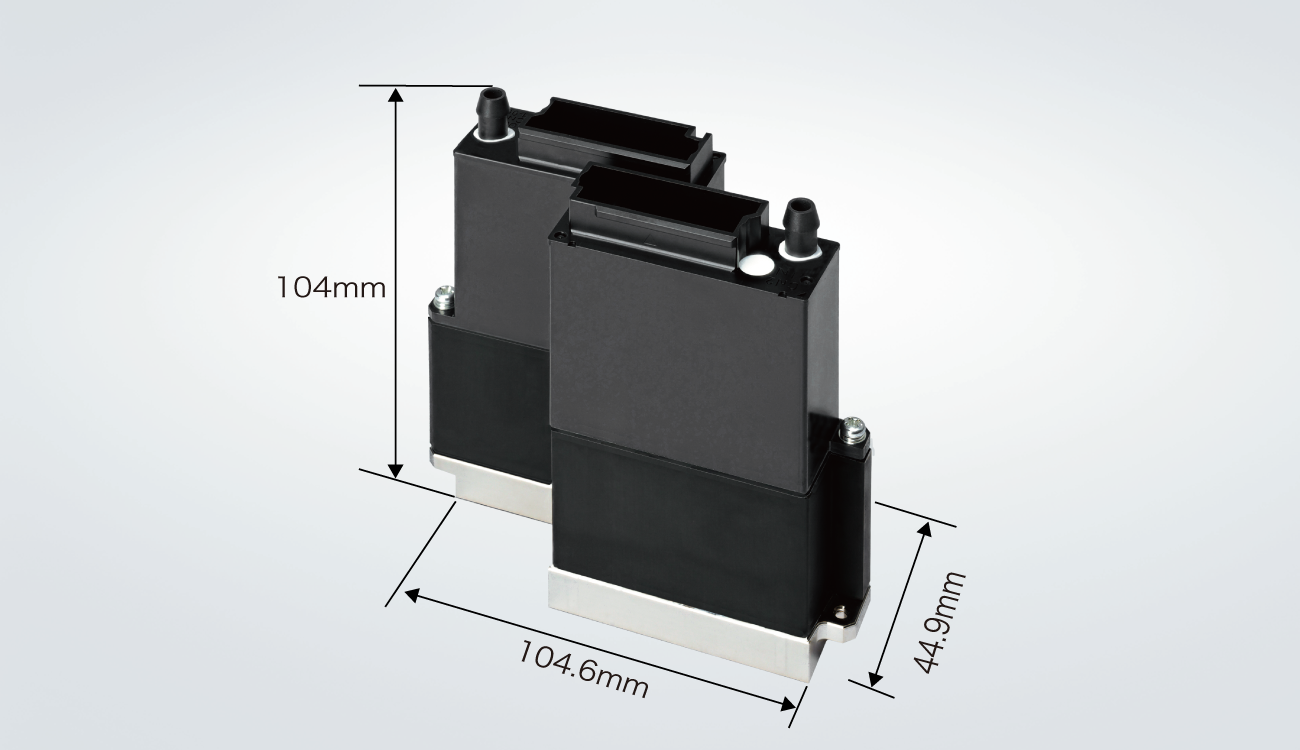

外形寸法（専用ヘッドケーブルが接続されたRICOH TH6310F）
