RICOH MH5420/5440の概要
ステンレスハウジングによる高耐久性・インク対応力に加え、
長尺・ノズル多列化による高精細印刷を実現する、多色インク対応インクジェットヘッドです。
特長
1パス600dpiの高精細印刷、多色インク対応

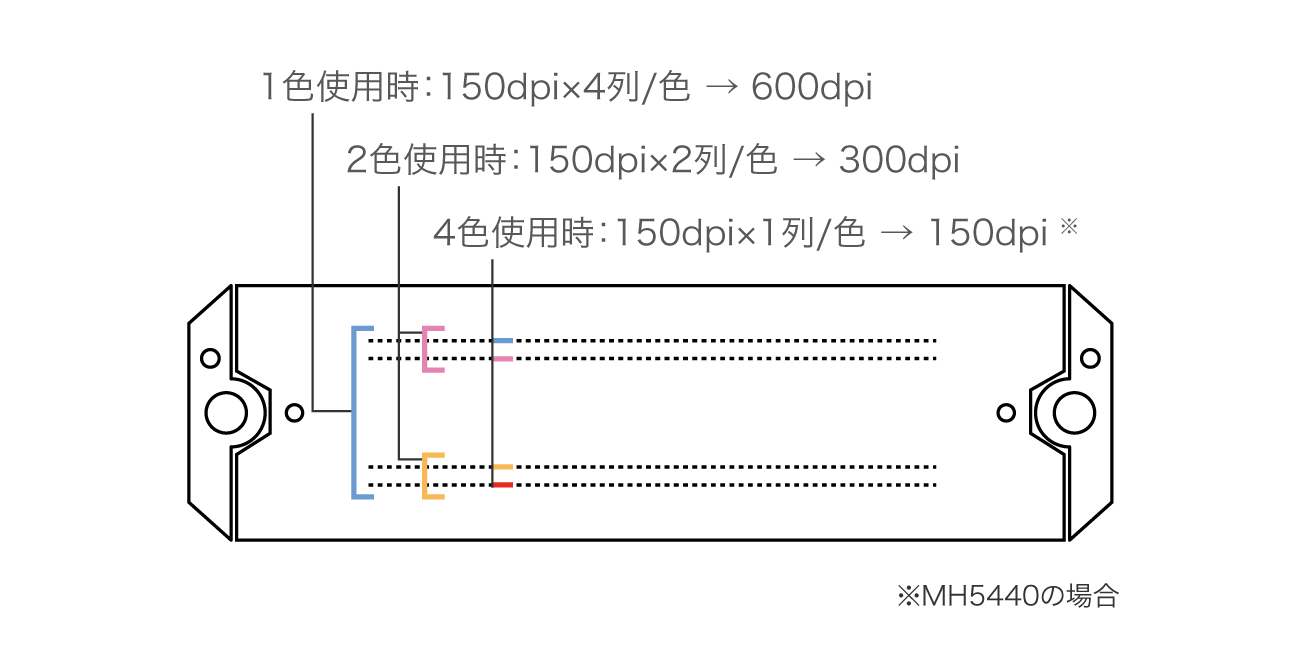

1,280ノズル、150dpi×4列のノズル配置により、1ヘッドで600dpiの高精細印刷を実現します。また、インク流路を分離することで、1ヘッドで最大4色のインクを吐出可能です。
グレースケール対応
1ドットで最大4階調の優れた階調表現を実現します。
高耐久・長寿命
リコーのインクジェットヘッドはステンレスで構成されています。剛性が高く、またインクによる耐食性に優れ、高耐久・長寿命を実現しています。
インク対応力
内蔵のヒーターによる加熱で高粘度インクの吐出が可能となります。また、インクの特性に合わせ駆動波形を自由に設定でき、さまざまなアプリケーションへの対応が可能となります。
マルチドロップによる液滴制御
ノズルから高速で吐出されたインクを、メディア表面に到着する前に瞬時に統合。液滴量をコントロールし、小液滴から大液滴まで自由な吐出を可能にします。
仕様・外形寸法図
用途に合わせて、2色対応モデルと4色対応モデルをお選びいただけます。

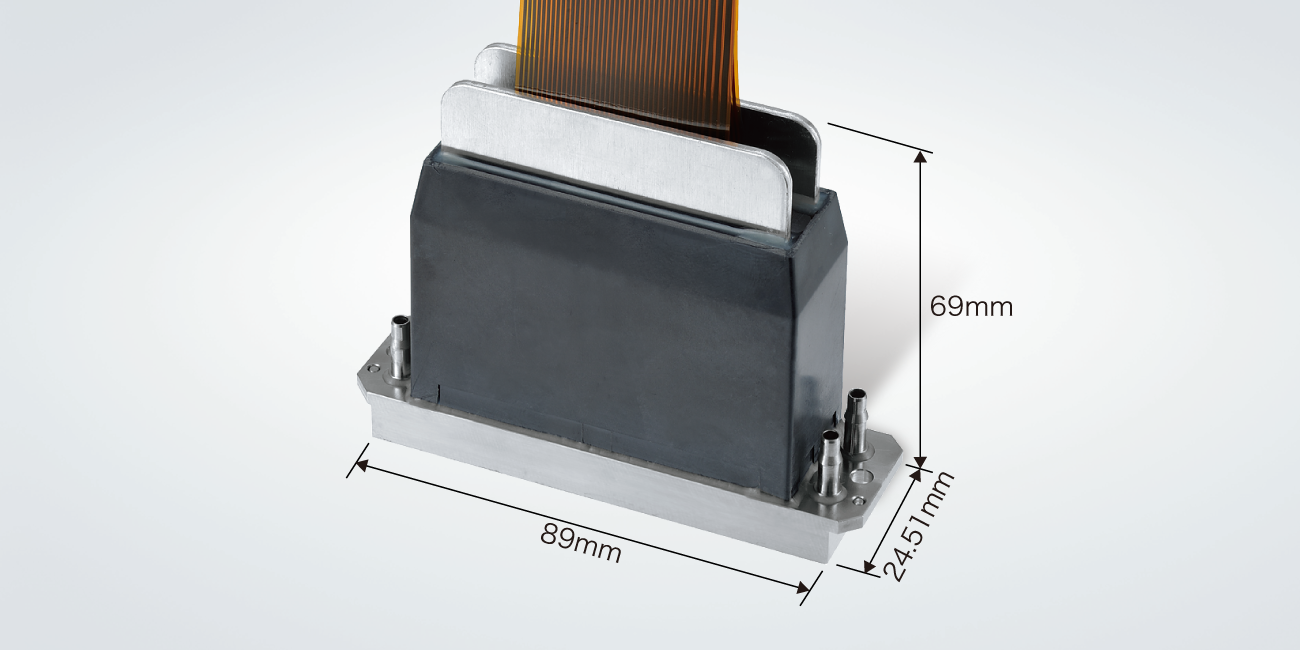

RICOH MH5420（2色対応モデル）

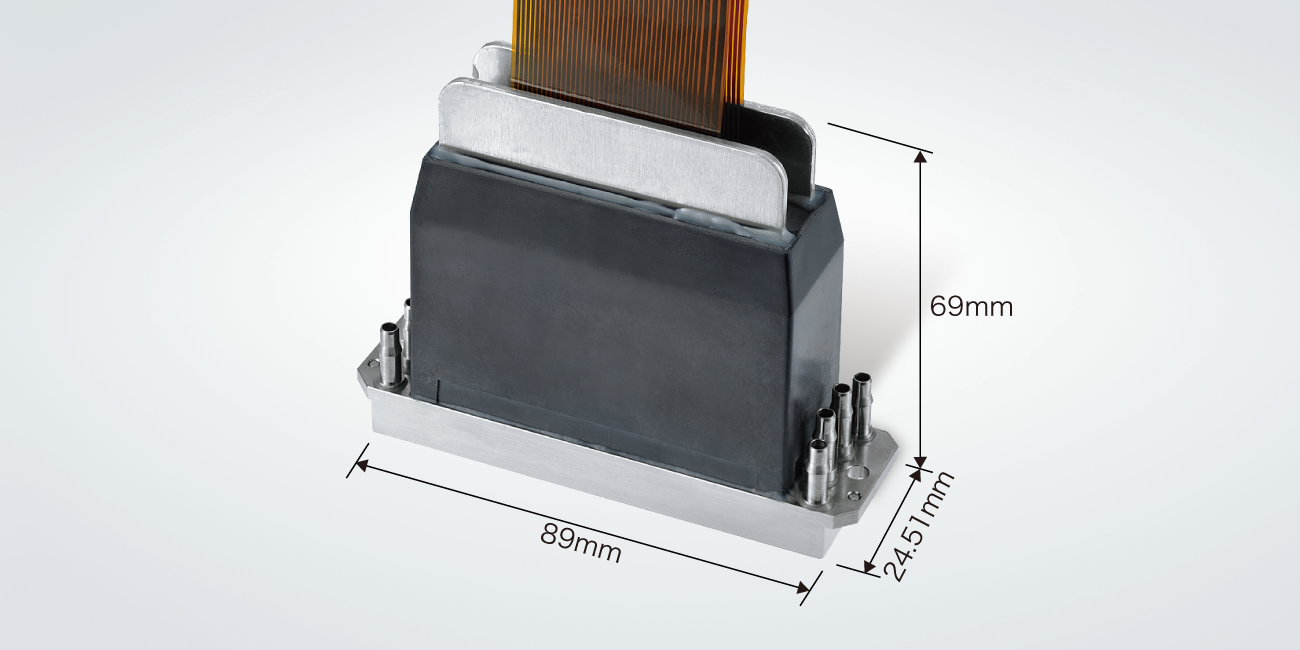

RICOH MH5440（4色対応モデル）
仕様
| RICOH MH5420 | RICOH MH5440 | |
|---|---|---|
| 方式 |
積層ピエゾプッシュモード方式
|
|
| 印刷幅 |
54.1mm
|
|
| ノズル数 |
1,280 千鳥配列（320×4列）
|
|
| ノズルピッチ |
1／150インチ／列（約0.1693mm／列）
|
|
| ノズル列間オフセット |
A：0.55mm B：11.81mm
|
|
| 対応インク |
UVインク、溶剤インク、水性インクなど
|
|
外形寸法
|
|
|
| 重量 |
155g
|
|
| 最大使用可能インク色 |
2色
|
4色
|
| 最大使用インク温度 |
60℃
|
|
| 温度制御 |
ヒーター・サーミスタ：標準装備
|
|
| 最大駆動周波数 |
30kHz（シングルドロップ）
20kHz（マルチドロップ） |
|
平均液滴量
|
7pl（シングルドロップ）
7～35pl（マルチドロップ） |
|
| 粘度 |
10～12mPa・s
|
|
| 表面張力 |
28～35mN/m
|
|
階調
|
4階調
|
|
| 全長（ケーブル含む） |
248mm（標準）
|
|
| インクポート |
有
|
|
| アライメントピン方向 |
前
|
|
-
※当社標準テストインクによる連続吐出試験結果
ノズル
外形寸法
