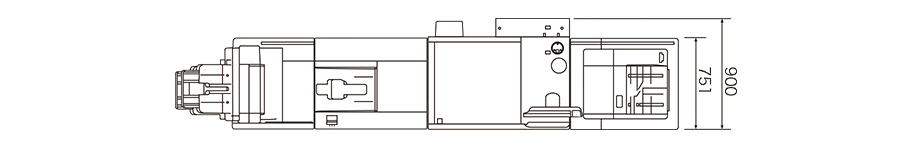

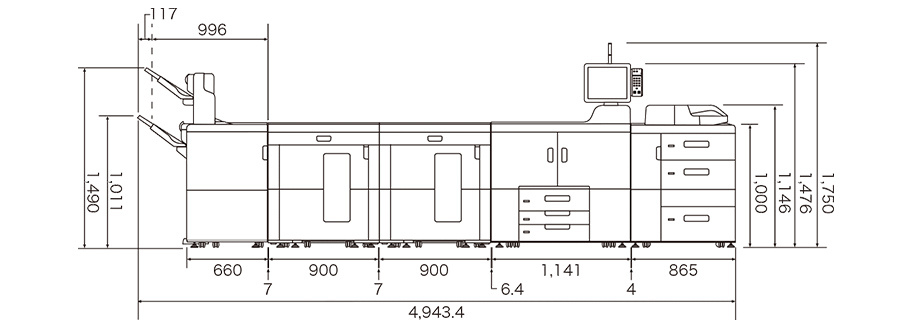

RICOH Pro 8320Y/8320HT/8310Y/8310HT 寸法図

RICOH Pro 8320Y/8320HT/8310Y/8310HT 寸法図

(単位:mm)

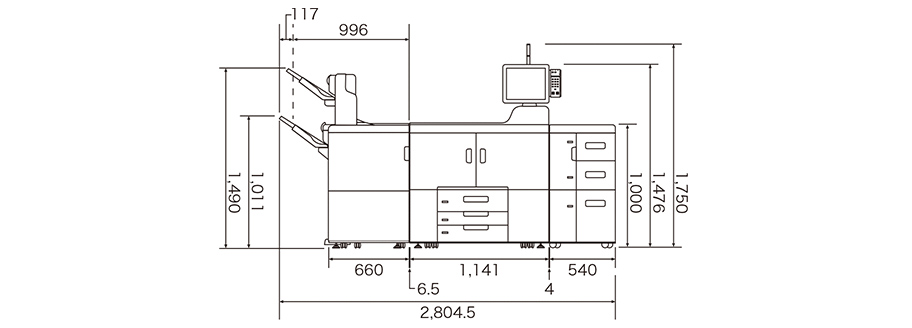

設置に必要な⼨法
  • RICOH Pro 8320Y/8320HTまたは8310Y/8310HT
  • 4500枚フィニッシャー SR5110GH
  • リコー 手差しトレイ BY5020GH
  • A3LCT RT5110GH

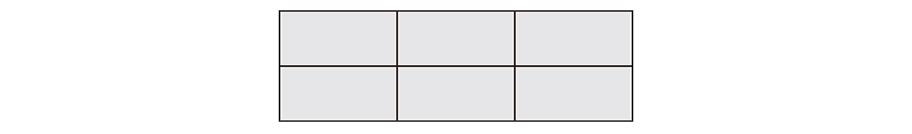

リコー 設置プレート タイプ5000(2枚組)を3セット(6枚)使用します。

(単位:mm)

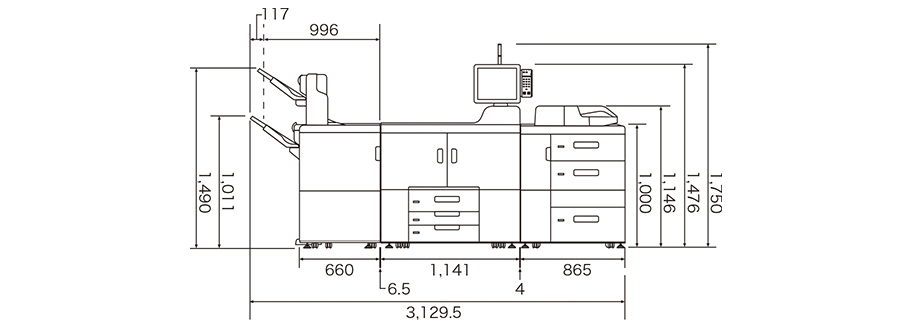

設置に必要な⼨法
  • RICOH Pro 8320Y/8320HTまたは8310Y/8310HT
  • 4500枚フィニッシャー SR5110GH
  • A4LCT RT5130GH

リコー 設置プレート タイプ5000(2枚組)を3セット(6枚)使用します。

(単位:mm)

設置に必要な⼨法

(単位:mm)

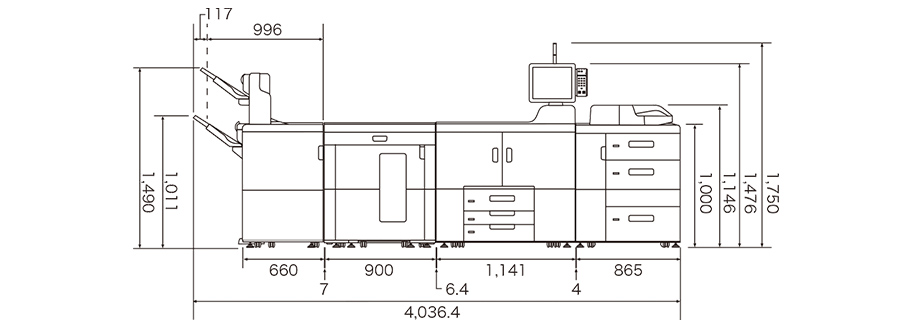

設置に必要な⼨法
  • RICOH Pro 8320Y/8320HTまたは8310Y/8310HT
  • 4500枚フィニッシャー SR5110GH
  • A3LCT RT5110GH
  • 5000枚スタッカー SK5040GH
  • リコー 手差しトレイ BY5020GH

リコー 設置プレート タイプ5000(2枚組)を4セット(8枚)使用します。

(単位:mm)

設置に必要な⼨法
  • RICOH Pro 8320Y/8320HTまたは8310Y/8310HT
  • 4500枚フィニッシャー SR5110GH
  • A3LCT RT5110GH
  • 5000枚スタッカー SK5040GH ×2台
  • リコー 手差しトレイ BY5020GH

リコー 設置プレート タイプ5000(2枚組)を5セット(10枚)使用します。

(単位:mm)

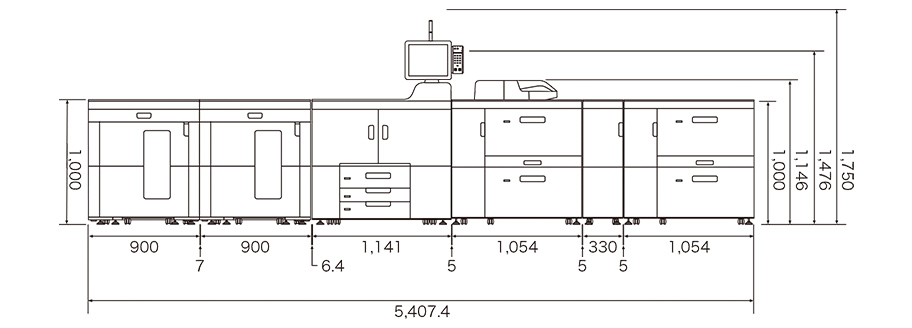

設置に必要な⼨法
  • RICOH Pro 8320Y/8320HTまたは8310Y/8310HT
  • 5000枚スタッカー SK5040GH ×2台
  • A3LCT中継ユニット BU5010GH
  • エアピック式A3LCT RT5120GH ×2台
  • リコー 手差しトレイ BY5020GH

リコー 設置プレート タイプ5000(2枚組)を6セット(12枚)使用します。

リコー 設置プレート タイプ5000(2枚組)設置の目的

  • (1)床の水平度を保ち、用紙の搬送性を確保します。
  • (2)床の耐荷重量を均一化し、マシンの傾き等を防ぎます。
設置プレート1枚あたりの寸法
